Detail produk:
|
| Bahan: | QT | Model: | SDE7" |
|---|---|---|---|
| Perbandingan gigi: | 57:1 | penguncian diri: | Ya |
| Nilai Torsi Keluaran: | 2000 Nm | Memegang Torsi: | 13500 Nm |
| Torsi Miring: | 13200 Nm | Ketepatan: | 0,15 ° |
| Menyoroti: | Penggerak Slew Torsi Tahan Tinggi,Penggerak Slew Sumbu Ganda 2000 Nm,Pelacakan Surya Penggerak Slew Sumbu Ganda |
||

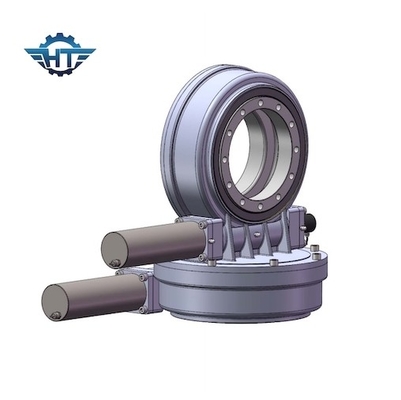

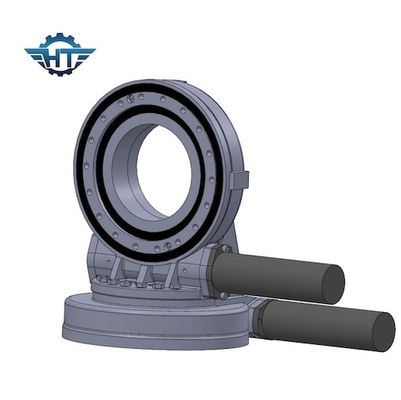

High Holding Torque Dual Axis Slew Drive Untuk Sistem Pelacakan Surya
Deskripsi Penggerak Slew Sumbu Ganda
Drive slew sumbu ganda adalah solusi sempurna dalam aplikasi pelacakan surya sumbu ganda.Drive slew sumbu ganda memiliki tiga jenis solusi dengan drive slew:
Secara umum, untuk struktur braket yang mudah, sde slew drive akan menjadi solusi sempurna, tetapi dua lainnya juga sangat populer.
Dua drive slew pelacakan horizontal
Satu drive slew pelacakan horizontal dan satu drive slew pelacakan vertikal
Parameter Kinerja Drive Slewing Model SDE
| Parameter Kinerja Model SDE | ||||||||||||
| Model | Nilai Torsi Keluaran (Nm) |
Torsi Miring (kN.m) |
Memegang Torsi (kN.m) | Beban Aksial (kN) | Beban Radial (kN) | Perbandingan | Efisiensi |
presisi (derajat) |
AKU P |
Bekerja Tep (℃) |
Mengunci sendiri | Berat (kg) |
| 3" | 600 | 1.5 | 5.8 | 10 | 15 | 31: 1 | 40% | 0.15 | 66 | -40～+80 | Ya | 25kg |
| 5" | 800 | 6 | 9.2 | 16 | 27 | 37:1 | 40% | 0.15 | 66 | -40～+80 | Ya | 34kg |
| 7" | 2000 | 7.5 | 13.2 | 34 | 58 | 57:1 | 40% | 0.15 | 66 | -40～+80 | Ya | 56kg |
| 9" | 4300 | 16 | 27.2 | 60 | 130 | 61: 1 | 40% | 0.15 | 66 | -40～+80 | Ya | 92kg |
| 12" | 5800 | 25 | 41 | 77 | 190 | 78: 1 | 40% | 0.15 | 66 | -40～+80 | Ya | 160kg |
| 14" | 6750 | 48 | 45 | 110 | 230 | 85: 1 | 40% | 0.15 | 66 | -40～+80 | Ya | 224kg |
| 17" | 9460 | 67 | 54 | 142 | 390 | 102: 1 | 40% | 0.15 | 66 | -40～+80 | Ya | 320kg |
| 21" | 16000 | 89 | 65 | 337 | 640 | 125: 1 | 40% | 0.15 | 66 | -40～+80 | Ya | 492kg |
| 25" | 21450 | 112 | 89 | 476 | 950 | 150: 1 | 40% | 0.15 | 66 | -40～+80 | Ya | 705kg |
Aplikasi
Perangkat penggerak slewing dapat digunakan dalam setiap kesempatan di mana rotasi lingkaran penuh diperlukan pada saat yang sama dengan perubahan kecepatan yang diperlukan.Ketika perlu untuk mewujudkan transmisi daya torsi yang lebih besar, transmisi gerakan dengan presisi yang lebih tinggi, atau pilihan mekanisme yang memerlukan struktur bodi kompak dan integritas tinggi, Perangkat penggerak slewing adalah solusinya.
Aplikasi yang lebih umum biasanya struktur putar lingkaran penuh dari mesin rekayasa dan konstruksi, serta energi matahari, energi angin, dan berbagai mesin pelacak otomatis jangka panjang.Sangat mudah untuk melakukan kontrol digital, sehingga memiliki banyak aplikasi di bidang robot industri.
