Detail produk:
|
| Model: | sumbu ganda 12 inci | Perbandingan gigi: | 78: 1 |
|---|---|---|---|
| Efisiensi: | 40% | kelas IP: | IP66 |
| Aplikasi: | Sistem Pelacakan PV | Layanan OEM: | Tersedia |
| Sopir: | Motor 24VDC | Reaksi: | 0,15° |
| Menyoroti: | solar tracker drive,slewing gear |
||

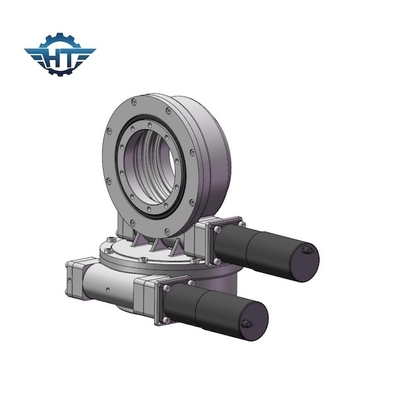

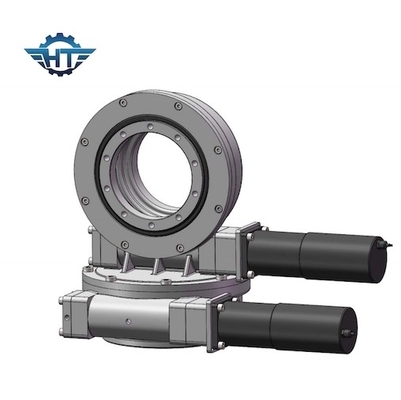

Backlash Kecil Torsi Tinggi Slew Drive Dengan Fungsi Self Locking Untuk Sistem Pelacakan PV
Deskripsi Penggerak Slew Torsi Tinggi
Ketika datang untuk memilih penggerak slewing hidrolik yang sesuai, kita biasanya perlu mengetahui hal-hal berikut:
1. Aplikasi
2. Sistem tekanan hidrolik
3. Diperlukan beban dan kecepatan putar
4. Secara umum, penggerak slewing SE dengan motor hidrolik harus dipasang secara horizontal.Jika tidak dengan cara ini, mohon beri tahu kami.
Parameter Kinerja Drive Slewing Model SDE
| Parameter Kinerja Model SDE | ||||||||||||
| Model | Nilai Torsi Keluaran (Nm) |
Torsi Miring (kN.m) |
Memegang Torsi (kN.m) | Beban Aksial (kN) | Beban Radial (kN) | Perbandingan | Efisiensi |
presisi (derajat) |
AKU P |
Bekerja Tep (℃) |
Mengunci sendiri | Berat (kg) |
| 3" | 600 | 1.5 | 5.8 | 10 | 15 | 31: 1 | 40% | 0,15 | 66 | -40～+80 | Ya | 25kg |
| 5" | 800 | 6 | 9.2 | 16 | 27 | 37:1 | 40% | 0,15 | 66 | -40～+80 | Ya | 34kg |
| 7" | 2000 | 7.5 | 13.2 | 34 | 58 | 57:1 | 40% | 0,15 | 66 | -40～+80 | Ya | 56kg |
| 9" | 4300 | 16 | 27.2 | 60 | 130 | 61: 1 | 40% | 0,15 | 66 | -40～+80 | Ya | 92kg |
| 12" | 5800 | 25 | 41 | 77 | 190 | 78: 1 | 40% | 0,15 | 66 | -40～+80 | Ya | 160kg |
| 14" | 6750 | 48 | 45 | 110 | 230 | 85: 1 | 40% | 0,15 | 66 | -40～+80 | Ya | 224kg |
| 17" | 9460 | 67 | 54 | 142 | 390 | 102: 1 | 40% | 0,15 | 66 | -40～+80 | Ya | 320kg |
| 21" | 16000 | 89 | 65 | 337 | 640 | 125: 1 | 40% | 0,15 | 66 | -40～+80 | Ya | 492kg |
| 25" | 21450 | 112 | 89 | 476 | 950 | 150: 1 | 40% | 0,15 | 66 | -40～+80 | Ya | 705kg |
Keuntungan
1. Momen guling yang kuat
2. Mengadopsi drive cacing yang menyelimuti
3. Kontak multi gigi, kapasitas beban tinggi
4. Fungsi penguncian sendiri
Lingkup aplikasi
Aplikasi yang umum termasuk pelacak surya, turbin angin, antena satelit dan radar, derek truk, lift manusia, peralatan utilitas, attachment peralatan hidrolik, peralatan peralatan oli, penangan ban, penggali, dan lift otomotif.
