Detail produk:
|
| Bahan: | 50Mn, 42CrMo | Model: | VE9 |
|---|---|---|---|
| Perbandingan gigi: | 61: 1 | Nilai Torsi Keluaran: | 6100 Nm |
| Memegang Torsi: | 36000 Nm | Torsi Miring: | 16300 Nm |
| Merek dagang: | Netral, OEM, disesuaikan | Warna standar: | RAL 9006 |
| Menyoroti: | Vertikal Slew Ring Drive 9 ",110 Tube Slew Ring Drive,Vertikal slewing bearing drive 9" |
||

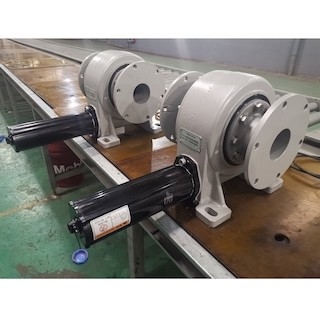

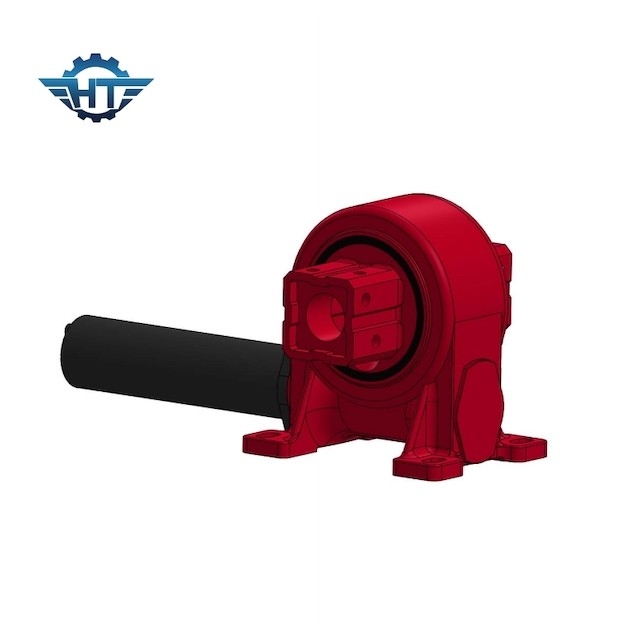

Vertikal 9 Inches Slewing Drive Dengan Ukuran Tabung 110 Untuk Sistem Pelacakan Sumbu Tunggal
Deskripsi Worm Gear Slewing Drive
Drive slewing sumbu tunggal VE9 dapat berputar di sekitar satu sumbu dan memiliki torsi nominal yang berbeda serta momen penahanan dan kemiringan.Kami dapat menyediakan tipe standar dan tipe yang disesuaikan berdasarkan kebutuhan pelanggan.Ini yang paling mudah dipasang, dan paling umum digunakan.Drive slewing VE7 menawarkan pemasangan vertikal dan drive yang sepenuhnya tertutup dalam satu unit bertenaga tinggi.
Parameter Kinerja Model VE
| Parameter Kinerja Model VE | ||||||||||||
| Model | Nilai Torsi Keluaran (Nm) | Memegang Torsi (kN.m) | Torsi Miring (kN.m) | Beban Aksial (kN) | Beban Radial (kN) | Perbandingan | Efisiensi |
presisi (Derajat) |
AKU P | Tep Kerja (℃) | Mengunci sendiri | Berat (kg) |
| 3" | 806 | 9 | 5 | 22 | 15 | 31: 1 | 40% | 0,15 | 66 | -40～+80 | Ya | 12kg |
| 5" | 962 | 30 | 6 | 16 | 27 | 37:1 | 40% | 0,15 | 66 | -40～+80 | Ya | 18kg |
| 7" | 7344 | 60 | 10 | 34 | 58 | 51:1 | 40% | 0,15 | 66 | -40～+80 | Ya | 32kg |
| 8" | 8000 | 70 | 14 | 50 | 80 | 50:1 | 40% | 0,15 | 66 | -40～+80 | Ya | 28kg |
| 9" | 8784 | 80 | 16 | 60 | 130 | 61: 1 | 40% | 0,15 | 66 | -40～+80 | Ya | 52kg |
| 12" | 11232 | 100 | 25 | 77 | 190 | 78: 1 | 40% | 0,15 | 66 | -40～+80 | Ya | 65kg |
| 14" | 12240 | 120 | 48 | 110 | 230 | 85: 1 | 40% | 0,15 | 66 | -40～+80 | Ya | 88 kg |
| 17" | 14688 | 136 | 67 | 142 | 390 | 102: 1 | 40% | 0,15 | 66 | -40～+80 | Ya | 135 kg |
| 21" | 18000 | 140 | 89 | 337 | 640 | 125: 1 | 40% | 0,15 | 66 | -40～+80 | Ya | 192 kg |
| 25" | 21600 | 150 | 112 | 476 | 950 | 150: 1 | 40% | 0,15 | 66 | -40～+80 | Ya | 251 kg |
Keunggulan Produk
1. Torsi penahan tinggi
2. Self-locking untuk meningkatkan keamanan sistem pelacakan surya
2. Berhenti keras di dalam
3. Membungkus drive worm di dalam
4. Kontak multi gigi untuk memastikan beban tinggi dan meminimalkan serangan balik
