Detail produk:
|
| Perbandingan gigi: | 37:1 | Jenis: | Diselubungi |
|---|---|---|---|
| Aplikasi: | pelacak surya sumbu ganda | Sumbu: | Sumbu Ganda |
| Kelas IP: | IP66 | Warna: | seperti yang diminta |
| efisiensi: | 40% | Reaksi: | 0,15° |
| Menyoroti: | solar tracker drive,slewing gear |
||

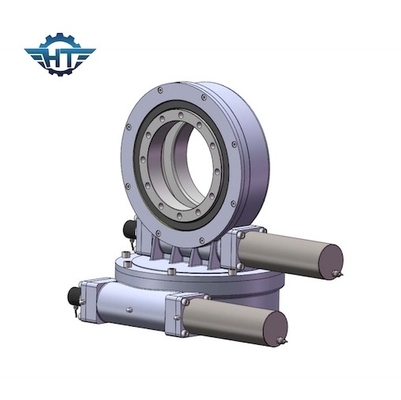

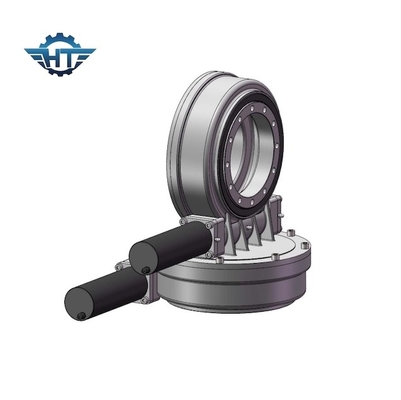

Rasio Roda Gigi 37/1 Perawatan Mudah Electric Slew Drive Untuk Pelacak Surya Sumbu Ganda
Keuntungan Penggerak Slew Listrik
1. Pelacakan 360 derajat
2. Sambungkan motor yang berbeda berdasarkan kebutuhan pelanggan
3. Akurasi tinggi
4. Perawatan yang mudah
5. Mengunci sendiri
6. Metode memulai dan berhenti yang mudah dan lancar
Parameter Kinerja Drive Slewing Model SDE
| Parameter Kinerja Model SDE | ||||||||||||
| Model | Nilai Torsi Keluaran (Nm) |
Torsi Miring (kN.m) |
Memegang Torsi (kN.m) | Beban Aksial (kN) | Beban Radial (kN) | Perbandingan | Efisiensi |
presisi (derajat) |
AKU P |
Bekerja Tep (℃) |
Mengunci sendiri | Berat (kg) |
| 3" | 600 | 1.5 | 5.8 | 10 | 15 | 31: 1 | 40% | 0,15 | 66 | -40～+80 | Ya | 25kg |
| 5" | 800 | 6 | 9.2 | 16 | 27 | 37:1 | 40% | 0,15 | 66 | -40～+80 | Ya | 34kg |
| 7" | 2000 | 7.5 | 13.2 | 34 | 58 | 57:1 | 40% | 0,15 | 66 | -40～+80 | Ya | 56kg |
| 9" | 4300 | 16 | 27.2 | 60 | 130 | 61: 1 | 40% | 0,15 | 66 | -40～+80 | Ya | 92kg |
| 12" | 5800 | 25 | 41 | 77 | 190 | 78: 1 | 40% | 0,15 | 66 | -40～+80 | Ya | 160kg |
| 14" | 6750 | 48 | 45 | 110 | 230 | 85: 1 | 40% | 0,15 | 66 | -40～+80 | Ya | 224kg |
| 17" | 9460 | 67 | 54 | 142 | 390 | 102: 1 | 40% | 0,15 | 66 | -40～+80 | Ya | 320kg |
| 21" | 16000 | 89 | 65 | 337 | 640 | 125: 1 | 40% | 0,15 | 66 | -40～+80 | Ya | 492kg |
| 25" | 21450 | 112 | 89 | 476 | 950 | 150: 1 | 40% | 0,15 | 66 | -40～+80 | Ya | 705kg |
Fitur
Perbandingan gigi
Rotasi cacing horizontal memutar roda gigi pada sumbu yang tegak lurus terhadap sumbu sekrup.Kombinasi ini mengurangi kecepatan bagian yang digerakkan dan juga melipatgandakan torsinya;meningkatkannya secara proporsional saat kecepatan berkurang. Rasio kecepatan poros tergantung pada hubungan jumlah benang pada cacing dengan jumlah gigi pada roda cacing atau roda gigi.
Cacing jam pasir
Drive slewing kami menggunakan teknologi cacing jam pasir, di mana cacing dibentuk untuk memasukkan lebih banyak gigi ke dalam roda gigi.Peningkatan keterlibatan gigi ini menghasilkan kekuatan, efisiensi, dan daya tahan yang lebih besar.
Fungsi
Slewing drive berfungsi dengan teknologi worm standar, dimana worm pada poros horizontal bertindak sebagai penggerak roda gigi, pada umumnya poros digerakkan oleh motor roda gigi listrik.
