Detail produk:
|
| Tempat asal: | Changzhou, Tiongkok (Daratan) | Sumber Daya listrik: | 24VDC |
|---|---|---|---|
| Sensor aula: | Opsional | Jenis Motor: | motor dc planet yang disikat |
| Fitur: | Benar-benar Tertutup | Bahan: | QT |
| Aplikasi: | Penyerap Panas Terkonsentrasi | penguncian diri: | Ya |
| Menyoroti: | Dual Axis Worm Gear Slew Drive,24VDC Worm Gear Slew Drive,Presisi Tinggi Worm Gear Slew Drive |
||

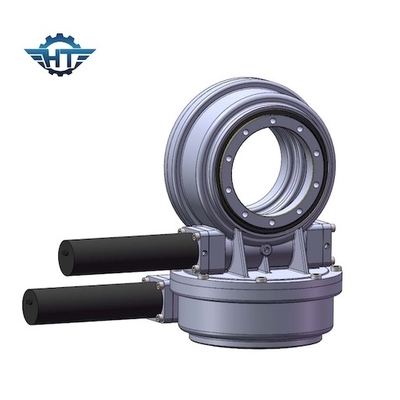

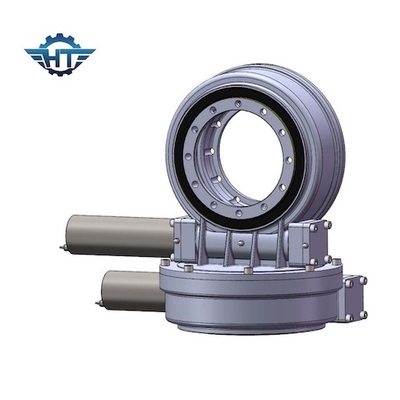

SDE3 Dual Axis Worm Gear Slew Drive, Presisi Tinggi Untuk Penyerap Panas Terkonsentrasi
Deskripsi Worm Gear Slew Drive
Bagaimana memilih perangkat transmisi untuk sistem pembangkit listrik fototermal menara
Perangkat transmisi penting untuk efisiensi pembangkit listrik Tower
Di pembangkit listrik fototermal menara, puluhan ribu cermin mengumpulkan radiasi matahari pada penyerap panas di ujung menara penyerap panas untuk mengumpulkan suhu tinggi dan mengumpulkan panas.Untuk memastikan pengumpulan panas yang berkelanjutan dan stabil, cermin harus selalu melacak posisi matahari, melalui perangkat transmisi di azimuth horizontal dan arah elevasi gerakan (sumbu ganda).
Perangkat transmisi yang paling umum adalah tower CSP-slew drive
Slew drive biasanya digerakkan oleh motor untuk menggerakkan putaran kaca spion ke arah kedua sumbu.Sebagai mesin presisi, penerapan slew drive di industri pembangkit listrik fototermal perlu mengontrol akurasi pelacakan dalam 1mrad.Roda cacing struktur amplop ganda dan area penyambungan permukaan gigi besar, akurasi transmisi lebih tinggi, ketahanan benturan kuat, tingkat keausannya yang rendah dapat memastikan penggunaan jangka panjang di bawah kondisi presisi dan kehidupan, lebih cocok untuk pembangkit listrik Fototermal di barat laut dari lingkungan yang keras.
Parameter Kinerja Drive Slewing Model SDE
| Parameter Kinerja Model SDE | ||||||||||||
| Model | Nilai Torsi Keluaran (Nm) |
Torsi Miring (kN.m) |
Memegang Torsi (kN.m) | Beban Aksial (kN) | Beban Radial (kN) | Perbandingan | Efisiensi |
presisi (derajat) |
AKU P |
Bekerja Tep (℃) |
Mengunci sendiri | Berat (kg) |
| 3" | 600 | 1.5 | 5.8 | 10 | 15 | 31: 1 | 40% | 0,15 | 66 | -40～+80 | Ya | 25kg |
| 5" | 800 | 6 | 9.2 | 16 | 27 | 37:1 | 40% | 0,15 | 66 | -40～+80 | Ya | 34kg |
| 7" | 2000 | 7.5 | 13.2 | 34 | 58 | 57:1 | 40% | 0,15 | 66 | -40～+80 | Ya | 56kg |
| 9" | 4300 | 16 | 27.2 | 60 | 130 | 61: 1 | 40% | 0,15 | 66 | -40～+80 | Ya | 92kg |
| 12" | 5800 | 25 | 41 | 77 | 190 | 78: 1 | 40% | 0,15 | 66 | -40～+80 | Ya | 160kg |
| 14" | 6750 | 48 | 45 | 110 | 230 | 85: 1 | 40% | 0,15 | 66 | -40～+80 | Ya | 224kg |
| 17" | 9460 | 67 | 54 | 142 | 390 | 102: 1 | 40% | 0,15 | 66 | -40～+80 | Ya | 320kg |
| 21" | 16000 | 89 | 65 | 337 | 640 | 125: 1 | 40% | 0,15 | 66 | -40～+80 | Ya | 492kg |
| 25" | 21450 | 112 | 89 | 476 | 950 | 150: 1 | 40% | 0,15 | 66 | -40～+80 | Ya | 705kg |
Spesifikasi Motor
Motor DC disikat 24V
Spesifikasi:
Tegangan: 24VDC
Tegangan opsional: 12V, 48V
Tidak ada arus beban: 0.6A (maks)
Kecepatan keluaran tanpa beban: 3,2 rpm
Tanpa kecepatan beban: 1300 rpm
Nilai Kecepatan: 2 rpm
Nilai Torsi: 43 Nm
Torsi Maks: 48 Nm
Nilai Arus: 1.8A (maks)
Kelas IP: IP55
Berat: 2000 g
Poros: 12mm
Tegangan, daya, dan kecepatan motor akan disesuaikan sesuai permintaan Anda di bawah keadaan dimensi yang dapat diadopsi yang diizinkan.
