Detail produk:
|
| Model: | SE14" | Sertifikat: | ISO9001, CE |
|---|---|---|---|
| Warna Lukisan: | seperti yang diminta | Memegang Torsi: | 54200 Nm |
| Torsi Miring: | 68000 Nm | Torsi keluaran: | 6550 Nm |
| Beban Aksial: | 680 kN | Beban Radikal: | 230 kN |
| Menyoroti: | long life hydraulic slew drive,spider mounted platform hydraulic slew drive,ip66 slew drive for solar tracker |
||

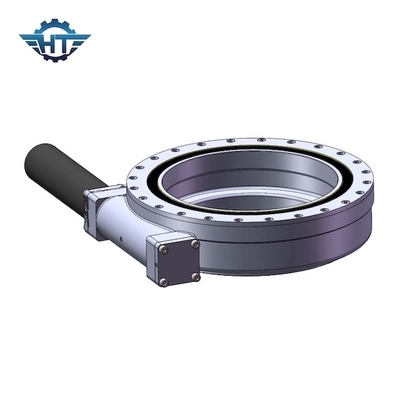

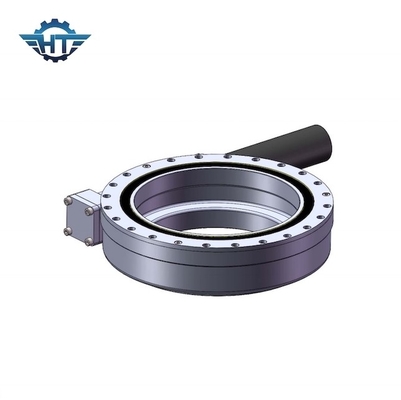

IP66 Terlampir Umur Panjang Hidrolik Worm Gear Slew Drive Untuk Platform Spider Mounted
Deskripsi Hidrolik Worm Gear Slew Drive
Slewing drive atau slewing ring dapat diperlakukan sebagai gearbox karena komponen inti adalah bantalan slewing dan poros cacing.Ini juga terdiri dari komponen tambahan seperti segel, rumah, dan motor.Motor biasanya motor roda gigi planet DC, motor roda gigi AC atau motor hidrolik.Motor hidrolik terutama digunakan dalam mesin konstruksi sebagai sistem penggerak daya.Slewing gearbox dapat dengan mudah menahan gaya aksial dan radial.
Parameter Kinerja seri SE
| Parameter Kinerja Model SE | ||||||||||||
| Model |
Nilai Keluaran Torsi (Nm) |
Memiringkan torsi (Nm) |
Memegang torsi (Nm) |
Aksial Memuat (kN) |
radial Memuat (kN) |
Perbandingan | Efisiensi |
presisi (derajat) |
AKU P |
Bekerja Tep. (℃) |
Diri sendiri- penguncian |
Bobot (kg) |
| 1" | 400 | 1000 | 1800 | 22 | 12 | 32: 1 | 40% | 0.1 | 66 | -40～+120 | Ya | 6 |
| 3" | 600 | 1500 | 3000 | 30 | 16 | 31: 1 | 40% | 0.1 | 66 | -40～+120 | Ya | 8 |
| 5" | 800 | 6000 | 9200 | 68 | 27 | 37:1 | 40% | 0.1 | 66 | -40～+120 | Ya | 12 |
| 7" | 2000 | 13500 | 13200 | 132 | 58 | 57:1 | 40% | 0.1 | 66 | -40～+120 | Ya | 21 |
| 9" | 4400 | 45000 | 30800 | 340 | 130 | 61: 1 | 40% | 0.1 | 66 | -40～+120 | Ya | 49 |
| 12" | 5800 | 54400 | 40560 | 480 | 190 | 78: 1 | 40% | 0.1 | 66 | -40～+120 | Ya | 61 |
| 14" | 6550 | 68000 | 54200 | 680 | 230 | 85: 1 | 40% | 0.1 | 66 | -40～+120 | Ya | 63 |
| 17" | 9400 | 135600 | 65040 | 980 | 390 | 102: 1 | 40% | 0.1 | 66 | -40～+120 | Ya | 105 |
| 21" | 16000 | 203400 | 81000 | 1600 | 640 | 125: 1 | 40% | 0.1 | 66 | -40～+120 | Ya | 149 |
| 25" | 21000 | 271160 | 89000 | 2400 | 950 | 150: 1 | 40% | 0.1 | 66 | -40～+120 | Ya | 204 |
Fitur
Slewing drive gearbox memiliki karakteristik self-locking terbalik yang sangat meningkatkan stabilitas sistem dan meningkatkan faktor keamanan.Dibandingkan dengan produk swing tradisional, slewing drive gearbox mudah dipasang, mudah dirawat, dan menghemat banyak ruang pemasangan.Gearbox penggerak slewing mengadopsi teknologi cacing jam pasir yang memberikan lebih banyak kontak gigi, sehingga torsi lebih tinggi.Slewing gear dan raceway hardening teknologi pemrosesan untuk meningkatkan umur lapangan drive slewing.Gearbox penggerak slewing tertutup sepenuhnya yang dapat melindungi penggerak dari berbagai kondisi lingkungan seperti debu, air, pasir, dll.
Aplikasi
Aplikasi platform yang dipasang laba-laba
Mobil bertingkat tinggi tipe laba-laba terutama dalam tipe roda tanpa tanda, jalur karet tanpa tanda tipe dua metode berjalan.
Desain struktur yang khas:
1 desain mekanisme kaki Kendaraan kerja ketinggian tinggi memiliki berbagai jenis kaki, untuk meratakan dan memastikan stabilitas seluruh peran kerja kendaraan, membutuhkan kuat dan andal, mudah dioperasikan.
2 penentuan rentang kaki Kaki kendaraan kerja ketinggian tinggi umumnya diatur bolak-balik, dan memanjang ke kedua sisi, titik penyangga kaki arah vertikal dari pemilihan posisi yang sesuai, prinsipnya adalah bahwa platform operasi dalam beban kalibrasi dan yang paling (besar) rentang operasi, stabilitas kendaraan untuk memenuhi persyaratan.
