Detail produk:
|
| Bahan: | 50Mn, 42CrMo | Model: | SE14" |
|---|---|---|---|
| Perbandingan gigi: | 85: 1 | Nilai Torsi Keluaran: | 6550 Nm |
| Memegang Torsi: | 68000 Nm | Torsi Miring: | 54200 Nm |
| Beban Aksial: | 680 kN | Beban Radial: | 230 kN |
| Menyoroti: | high load hydraulic slew drive,se14 hydraulic slew drive,hydraulic dual axis slew drive |
||

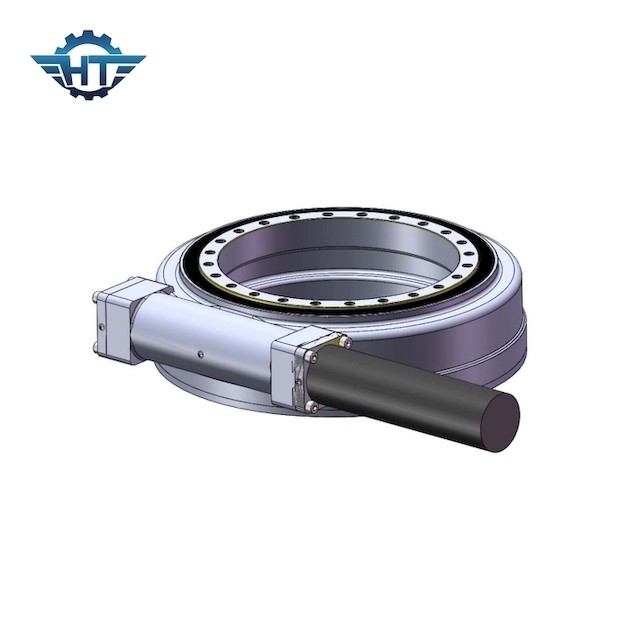

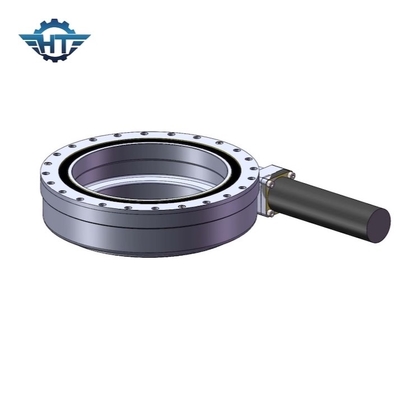

Penggerak Slew Hidraulik Beban Tinggi Untuk Pengangkut Modular Self Propelled
Deskripsi Penggerak Slew Hidraulik
Aplikasi flatbed hidrolik self-propelled
SPMT adalah kependekan dari Self-propelled modular transporter dan dikenal sebagai self-propelled modul transporter, juga dikenal sebagai self-propelled hydraulic flatbed.Terutama digunakan dalam transportasi struktur berat, besar, tinggi, khusus, keunggulannya terutama fleksibel, mudah bongkar muat, sesuai dengan volume dan berat pengangkut, kombinasi seri paralel bebas, catatan transportasi maksimum lebih dari 15.000 ton.SPMT banyak digunakan dalam pembuatan peralatan, minyak bumi, kimia, minyak lepas pantai, konstruksi jembatan dan bidang lainnya.
"Cross-car" singkatnya.Sebuah mesin khusus yang digunakan di terminal peti kemas atau di halaman.Ini dapat digunakan untuk penanganan horizontal kontainer, serta kode halaman halaman, dan sebagai berbagai kendaraan untuk penggantian, adalah mesin serbaguna.Saat mengangkut secara horizontal, kecepatan umumnya 23 km/jam;Sampai 32km.Hal ini ditandai dengan mobilitas yang baik dan radius ayunan kendaraan yang kecil;Ada kereta lintas tingkat tunggal, ganda, tiga dan empat dengan kapasitas tumpukan.Ilustrasi menunjukkan bahwa kendaraan angkut lintas satu lapis terutama digunakan untuk penanganan horizontal, tidak dapat ditumpuk kontainer, tetapi dapat diganti pada sasis mobil atau kendaraan kereta api, stabilitasnya lebih baik, kecepatannya dapat ditingkatkan.
Parameter Kinerja seri SE
| Parameter Kinerja Model SE | ||||||||||||
| Model |
Nilai Keluaran Torsi (Nm) |
Memiringkan torsi (Nm) |
Memegang torsi (Nm) |
Aksial Memuat (kN) |
radial Memuat (kN) |
Perbandingan | Efisiensi |
presisi (derajat) |
AKU P |
Bekerja Tep. (℃) |
Diri sendiri- penguncian |
Bobot (kg) |
| 1" | 400 | 1000 | 1800 | 22 | 12 | 32: 1 | 40% | 0.1 | 66 | -40～+120 | Ya | 6 |
| 3" | 600 | 1500 | 3000 | 30 | 16 | 31: 1 | 40% | 0.1 | 66 | -40～+120 | Ya | 8 |
| 5" | 800 | 6000 | 9200 | 68 | 27 | 37:1 | 40% | 0.1 | 66 | -40～+120 | Ya | 12 |
| 7" | 2000 | 13500 | 13200 | 132 | 58 | 57:1 | 40% | 0.1 | 66 | -40～+120 | Ya | 21 |
| 9" | 4400 | 45000 | 30800 | 340 | 130 | 61: 1 | 40% | 0.1 | 66 | -40～+120 | Ya | 49 |
| 12" | 5800 | 54400 | 40560 | 480 | 190 | 78: 1 | 40% | 0.1 | 66 | -40～+120 | Ya | 61 |
| 14" | 6550 | 68000 | 54200 | 680 | 230 | 85: 1 | 40% | 0.1 | 66 | -40～+120 | Ya | 63 |
| 17" | 9400 | 135600 | 65040 | 980 | 390 | 102: 1 | 40% | 0.1 | 66 | -40～+120 | Ya | 105 |
| 21" | 16000 | 203400 | 81000 | 1600 | 640 | 125: 1 | 40% | 0.1 | 66 | -40～+120 | Ya | 149 |
| 25" | 21000 | 271160 | 89000 | 2400 | 950 | 150: 1 | 40% | 0.1 | 66 | -40～+120 | Ya | 204 |
Fitur
1. Jenis gigi: Gigi heliks
2. Beban bantalan: beban ringan
3. Jenis penggerak: Penggerak motor
4. Modul: 5/3,75
5. Jumlah poros cacing: 1
6. Rasio Roda Gigi: 85: 1
7. Efisiensi: 40%
8. Roda gigi yang mengunci sendiri: YA
9 Berat: 63 kg
