Detail produk:
|
| Model: | SE1~SE25 | Perbandingan gigi: | 31:1~150:1 |
|---|---|---|---|
| Aplikasi: | Sistem Pelacakan Matahari Luar Ruangan | Tempat asal: | Changzhou, Cina |
| Sertifikat: | ISO9001 / CE | Instalasi: | Horisontal dan Vertikal |
| Pemeliharaan: | Mudah | Warna: | seperti yang diminta |
| Reaksi: | Kurang dari 0,15 derajat | ||
| Menyoroti: | solar tracker drive,solar slew drive |
||

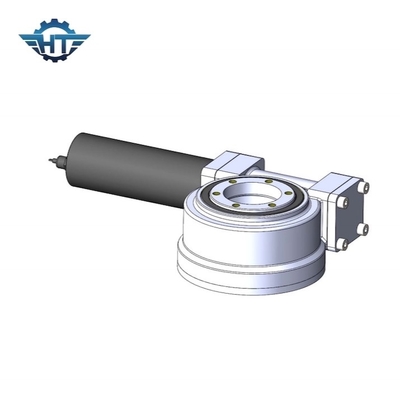

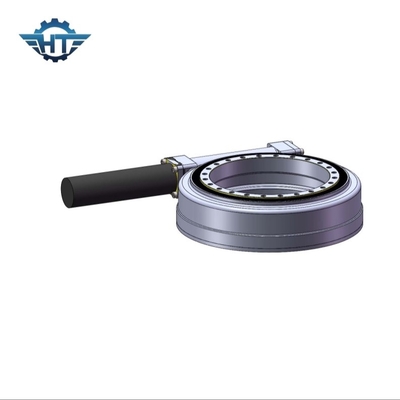

Multi Tooth Contact Small Slew Drive Untuk Sistem Pelacakan Matahari Luar Ruangan Torsi Tinggi
Deskripsi Drive Slew Kecil
Slewing drive adalah gearbox yang dapat dengan aman menahan beban radial dan aksial, serta mengirimkan torsi untuk berputar.Rotasi bisa dalam satu sumbu atau dalam beberapa sumbu bersama-sama.Slewing ring drive dibuat dengan membuat gearing, bearing, seal, housing, motor dan komponen tambahan lainnya dan merakitnya menjadi gearbox yang sudah jadi.
Penggerak slewing memiliki fitur presisi tinggi untuk menyediakan sebagian besar roda gigi satu tahap.Bantalan dan roda gigi dirakit menjadi wadah kecil, mandiri, dan siap dipasang untuk mengoptimalkan bobot dan kinerja.Produk yang sangat mudah beradaptasi ini juga memiliki ketahanan goncangan yang kuat, kinerja masa pakai yang lama, dan rotasi yang mulus, perlindungan bantalan, dan opsi penggerak yang disegel.Sebagai produsen slew drive yang berpengalaman, kami memiliki kemampuan untuk menyediakan drive slew berkualitas tinggi.
Parameter Kinerja seri SE
| Parameter Kinerja Model SE | ||||||||||||
| Model |
Nilai Keluaran Torsi (Nm) |
Memiringkan torsi (Nm) |
Memegang torsi (Nm) |
Aksial Memuat (kN) |
radial Memuat (kN) |
Perbandingan | Efisiensi |
presisi (derajat) |
AKU P |
Bekerja Tep. (℃) |
Diri sendiri- penguncian |
Bobot (kg) |
| 1" | 400 | 1000 | 1800 | 22 | 12 | 32: 1 | 40% | 0.1 | 66 | -40～+120 | Ya | 6 |
| 3" | 600 | 1500 | 3000 | 30 | 16 | 31: 1 | 40% | 0.1 | 66 | -40～+120 | Ya | 8 |
| 5" | 800 | 6000 | 9200 | 68 | 27 | 37:1 | 40% | 0.1 | 66 | -40～+120 | Ya | 12 |
| 7" | 2000 | 13500 | 13200 | 132 | 58 | 57:1 | 40% | 0.1 | 66 | -40～+120 | Ya | 21 |
| 9" | 4400 | 45000 | 30800 | 340 | 130 | 61: 1 | 40% | 0.1 | 66 | -40～+120 | Ya | 49 |
| 12" | 5800 | 54400 | 40560 | 480 | 190 | 78: 1 | 40% | 0.1 | 66 | -40～+120 | Ya | 61 |
| 14" | 6550 | 68000 | 54200 | 680 | 230 | 85: 1 | 40% | 0.1 | 66 | -40～+120 | Ya | 63 |
| 17" | 9400 | 135600 | 65040 | 980 | 390 | 102: 1 | 40% | 0.1 | 66 | -40～+120 | Ya | 105 |
| 21" | 16000 | 203400 | 81000 | 1600 | 640 | 125: 1 | 40% | 0.1 | 66 | -40～+120 | Ya | 149 |
| 25" | 21000 | 271160 | 89000 | 2400 | 950 | 150: 1 | 40% | 0.1 | 66 | -40～+120 | Ya | 204 |
Aplikasi
Aplikasi penggerak slewing yang paling umum untuk penggerak slewing sumbu ganda adalah pelacak surya sumbu ganda, seperti heliostat dan fotovoltaik terkonsentrasi (CPV), dan antena satelit atau radar.Aplikasi lain termasuk lift otomotif, positioner lengan robot, dan peralatan panggung.
