Detail produk:
|
| Perbandingan gigi: | 85: 1 | Jenis: | Diselubungi |
|---|---|---|---|
| Aplikasi: | Mesin Konstruksi | Pengemudi: | Motor Hidrolik |
| nilai ip: | IP66 | Warna: | seperti yang diminta |
| Efisiensi: | 40% | ketepatan: | 0,15 derajat |
| Menyoroti: | solar tracker drive,slewing drive for solar tracking system |
||

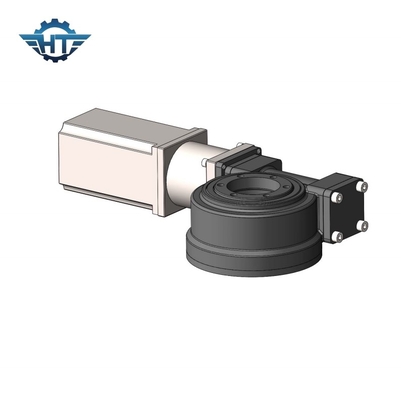

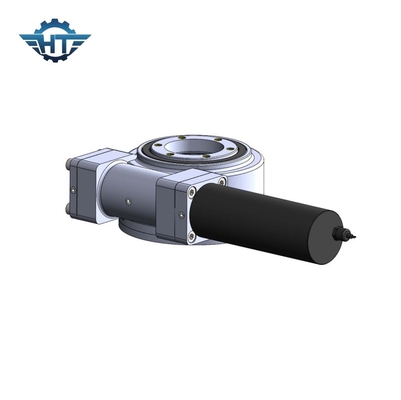

Worm Geared Enclosed Small Slew Drive Dengan Gigi yang Dipadamkan Untuk Mesin Konstruksi
Deskripsi Drive Slew Kecil Terlampir
Seri SE adalah slew drive housing tertutup dengan tingkat perlindungan enklosur IP66.Ini dirancang dengan poros cacing jam pasir dengan 5 gigi yang bersentuhan antara cincin slew dan poros cacing.Desain ini menawarkan kapasitas torsi penahan punggung yang sangat kokoh untuk beban berat.Industri pertambangan, industri semen dan banyak lagi industri dengan kontaminasi lingkungan partikel halus yang tinggi lebih menyukai penggerak ini karena keketatannya.Ini juga merupakan pilihan untuk sebagian besar instalasi luar ruangan yang terkena hujan lebat dan salju karena disegel dengan baik dibandingkan dengan desain lainnya.
Parameter Kinerja seri SE
| Parameter Kinerja Model SE | ||||||||||||
| Model |
Nilai Keluaran Torsi (Nm) |
Memiringkan torsi (Nm) |
Memegang torsi (Nm) |
Aksial Memuat (kN) |
radial Memuat (kN) |
Perbandingan | Efisiensi |
presisi (derajat) |
AKU P |
Bekerja Tep. (℃) |
Diri sendiri- penguncian |
Bobot (kg) |
| 1" | 400 | 1000 | 1800 | 22 | 12 | 32: 1 | 40% | 0.1 | 66 | -40～+120 | Ya | 6 |
| 3" | 600 | 1500 | 3000 | 30 | 16 | 31: 1 | 40% | 0.1 | 66 | -40～+120 | Ya | 8 |
| 5" | 800 | 6000 | 9200 | 68 | 27 | 37:1 | 40% | 0.1 | 66 | -40～+120 | Ya | 12 |
| 7" | 2000 | 13500 | 13200 | 132 | 58 | 57:1 | 40% | 0.1 | 66 | -40～+120 | Ya | 21 |
| 9" | 4400 | 45000 | 30800 | 340 | 130 | 61: 1 | 40% | 0.1 | 66 | -40～+120 | Ya | 49 |
| 12" | 5800 | 54400 | 40560 | 480 | 190 | 78: 1 | 40% | 0.1 | 66 | -40～+120 | Ya | 61 |
| 14" | 6550 | 68000 | 54200 | 680 | 230 | 85: 1 | 40% | 0.1 | 66 | -40～+120 | Ya | 63 |
| 17" | 9400 | 135600 | 65040 | 980 | 390 | 102: 1 | 40% | 0.1 | 66 | -40～+120 | Ya | 105 |
| 21" | 16000 | 203400 | 81000 | 1600 | 640 | 125: 1 | 40% | 0.1 | 66 | -40～+120 | Ya | 149 |
| 25" | 21000 | 271160 | 89000 | 2400 | 950 | 150: 1 | 40% | 0.1 | 66 | -40～+120 | Ya | 204 |
Aplikasi
Worm drive telah terbukti efektif di banyak mesin dan peralatan, dalam berbagai aplikasi dan berbagai kondisi operasional, seperti: platform konstruksi dan perakitan, penempatan kokpit di mesin hutan, peralatan penanganan material, penentuan posisi tata surya, kontrol suprastruktur dan aplikasi operasional mesin konstruksi, crane industri dan sebagainya.
Keuntungan
1. Gunakan segel minyak kerangka untuk menghindari kebocoran minyak secara efisien
2. Dimensi pemasangan yang dirancang dapat cocok dengan banyak aplikasi.
3. Perawatan yang mudah
4. Mengadopsi struktur roda gigi cacing yang memiliki daya rekat kuat dan torsi penggerak
