Detail produk:
|
| Model: | SE17 | Sertifikasi: | ISO, CE |
|---|---|---|---|
| Perumahan: | Diselubungi | Bahan: | mengeraskan baja |
| Torsi Miring: | 135600 Nm | Jaminan: | 5 ~ 10 Tahun |
| presisi: | 0,1 derajat | Warna: | Pelanggan diperlukan |
| Menyoroti: | 17 "Horizontal Electric Slew Drive,Slew Drive Gearbox IP66 Harden Steel,17" Horizontal slew drive motor |
||

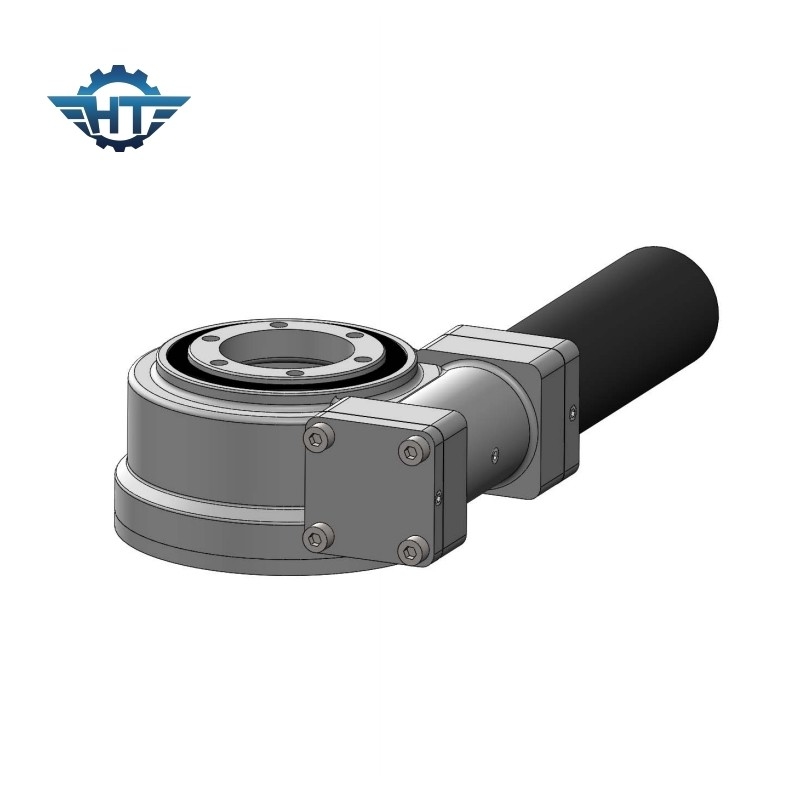

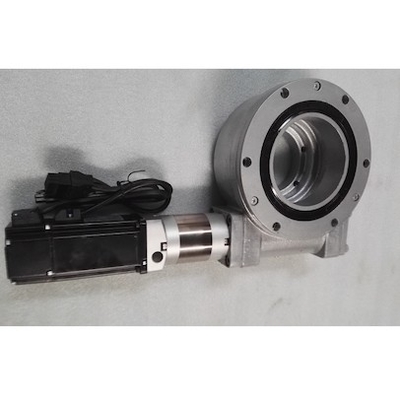

SE17 Horizontal Single Axis Worm Gearbox, Kelas IP66 Untuk Pelacak PV Lapangan Terbuka
Gearbox Worm Sumbu Tunggal
Pelacak surya memaksimalkan produksi listrik tata surya dengan menggerakkan panel mengikuti matahari sepanjang hari, yang mengoptimalkan sudut di mana panel Anda menerima radiasi matahari.Pelacak surya biasanya digunakan untuk pembangkit listrik tenaga surya besar yang dipasang di tanah.
Ada berbagai jenis kolektor surya tipe sumbu tunggal seperti pelacak surya sumbu tunggal vertikal, pelacak horizontal, pelacak surya berjudul, dll. Penggerak slewing SE banyak digunakan dalam sistem pelacakan surya sumbu tunggal karena kinerjanya yang tinggi dan pemasangan yang mudah.
Parameter Kinerja seri SE
| Parameter Kinerja Model SE | ||||||||||||
| Model |
Nilai Keluaran Torsi (Nm) |
Memiringkan torsi (Nm) |
Memegang Torsi (Nm) |
Aksial Beban (kN) |
radial Beban (kN) |
Perbandingan | Efisiensi |
presisi (derajat) |
AKU P |
Bekerja Tep. (℃) |
Mengunci sendiri |
Bobot (kg) |
| 1" | 400 | 1000 | 1800 | 22 | 12 | 32:1 | 40% | 0.1 | 66 | -40～+120 | Ya | 6 |
| 3" | 600 | 1500 | 3000 | 30 | 16 | 31: 1 | 40% | 0.1 | 66 | -40～+120 | Ya | 8 |
| 5" | 800 | 6000 | 9200 | 68 | 27 | 37:1 | 40% | 0.1 | 66 | -40～+120 | Ya | 12 |
| 7" | 2000 | 13500 | 13200 | 132 | 58 | 57:1 | 40% | 0.1 | 66 | -40～+120 | Ya | 21 |
| 9" | 4400 | 45000 | 30800 | 340 | 130 | 61: 1 | 40% | 0.1 | 66 | -40～+120 | Ya | 49 |
| 12" | 5800 | 54400 | 40560 | 480 | 190 | 78: 1 | 40% | 0.1 | 66 | -40～+120 | Ya | 61 |
| 14" | 6550 | 68000 | 54200 | 680 | 230 | 85: 1 | 40% | 0.1 | 66 | -40～+120 | Ya | 63 |
| 17" | 9400 | 135600 | 65040 | 980 | 390 | 102: 1 | 40% | 0.1 | 66 | -40～+120 | Ya | 105 |
| 21" | 16000 | 203400 | 81000 | 1600 | 640 | 125: 1 | 40% | 0.1 | 66 | -40～+120 | Ya | 149 |
| 25" | 21000 | 271160 | 89000 | 2400 | 950 | 150: 1 | 40% | 0.1 | 66 | -40～+120 | Ya | 204 |
Aplikasi
Sistem pelacakan surya sumbu tunggal miring datar
"Flat miring tunggal", atau "uniaksial datar dengan kemiringan" adalah produk dari kombinasi dua mode di atas.Faktanya, single miring datar harus termasuk dalam kategori sumbu tunggal datar, sumbu rotasinya horizontal, dan seluruh sistem pelacakannya dapat mengikuti sistem sumbu tunggal datar.Perbedaannya adalah setiap komponen pada sumbu rotasinya memiliki kemiringan tertentu ke arah selatan.
Meskipun poros tunggal miring datar menggabungkan beberapa keuntungan dari sumbu tunggal datar dan sumbu tunggal miring, dalam aplikasi praktis, karena karakteristiknya sendiri, ada juga poin yang perlu diperhatikan:
1. Karena kekurangan efisiensi penerimaan radiasi rendah uniaksial datar untuk sudut ketinggian matahari rendah lebih jelas di garis lintang menengah dan tinggi, uniaksial miring datar juga lebih cocok untuk garis lintang menengah dan tinggi;
2. Berbeda dengan sistem sumbu tunggal horizontal yang komponen-komponennya tersusun searah utara-selatan, pada sistem sumbu tunggal miring horizontal, karena komponen-komponennya condong ke selatan maka perlu dilakukan simulasi dan penentuan arah utara. -jarak selatan antara komponen;
3. Karena modul dipasang pada sudut kemiringan yang optimal, laju pertumbuhan penerimaan radiasi secara bertahap berkurang.Pada saat yang sama, karena sudut kemiringan terlalu besar, jarak antara utara dan selatan modul terlalu besar, yang meningkatkan pendudukan tanah dan biaya braket.Oleh karena itu, dalam sistem tunggal miring datar, cukup untuk menaikkan sudut kemiringan komponen dengan jumlah yang sesuai, dan sudut kemiringan tidak boleh terlalu besar.
