Detail produk:
|
| model: | SE1 | Memegang Torsi: | 1800 Nm |
|---|---|---|---|
| Torsi Miring: | 1000 Nm | Torsi keluaran: | 400 Nm |
| Beban Aksial Statis: | 22 kN | Beban Radikal Statis: | 12 kN |
| Bahan baku: | QT | Bobot: | 6 KG |
| Menyoroti: | solar slew drive,slewing drive for solar tracking system |
||
Drive Slew Ukuran Kecil Kinerja Tinggi Untuk Energi Terbarukan Surya
Deskripsi Slew Drive Ukuran Kecil

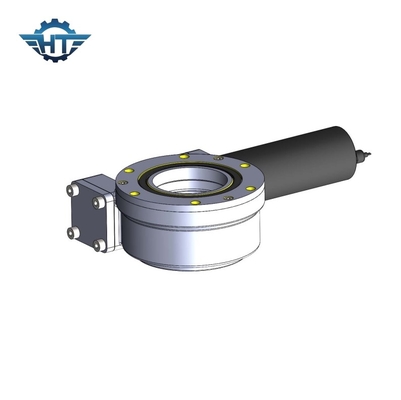

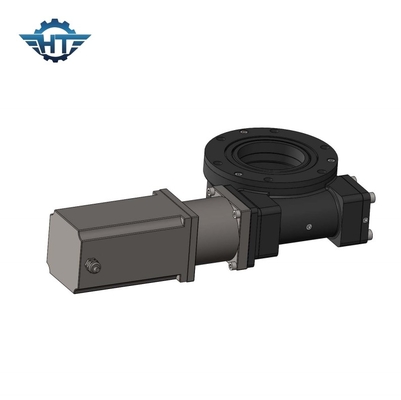

Perangkat penggerak slewing adalah mekanisme transmisi perlambatan slewing melingkar penuh yang mengintegrasikan sumber daya penggerak.Perangkat penggerak slewing menggunakan bantalan slewing sebagai pengikut transmisi dan lampiran mekanisme.Sumber penggerak dan selubung, dan cincin lainnya digunakan sebagai pengikut transmisi dan dasar sambungan dari bagian kerja yang digerakkan, sehingga bantalan slewing itu sendiri adalah sambungan slewing keliling penuh, dan sumber daya penggerak dan Utama bagian transmisi menjadikannya mekanisme transmisi deselerasi universal yang mengintegrasikan fungsi rotasi, deselerasi dan mengemudi, dan pada saat yang sama memiliki struktur sederhana dan nyaman untuk diproduksi dan dirawat.Gambar menunjukkan dua drive ayun yang khas.
Parameter Kinerja seri SE
| Parameter Kinerja Model SE | ||||||||||||
| Model |
Nilai Keluaran Torsi (Nm) |
Memiringkan torsi (Nm) |
Memegang torsi (Nm) |
Aksial Memuat (kN) |
radial Memuat (kN) |
Perbandingan | Efisiensi |
presisi (derajat) |
AKU P |
Bekerja Tep. (℃) |
Diri sendiri- penguncian |
Bobot (kg) |
| 1" | 400 | 1000 | 1800 | 22 | 12 | 32: 1 | 40% | 0.1 | 66 | -40～+120 | Ya | 6 |
| 3" | 600 | 1500 | 3000 | 30 | 16 | 31: 1 | 40% | 0.1 | 66 | -40～+120 | Ya | 8 |
| 5" | 800 | 6000 | 9200 | 68 | 27 | 37:1 | 40% | 0.1 | 66 | -40～+120 | Ya | 12 |
| 7" | 2000 | 13500 | 13200 | 132 | 58 | 57:1 | 40% | 0.1 | 66 | -40～+120 | Ya | 21 |
| 9" | 4400 | 45000 | 30800 | 340 | 130 | 61: 1 | 40% | 0.1 | 66 | -40～+120 | Ya | 49 |
| 12" | 5800 | 54400 | 40560 | 480 | 190 | 78: 1 | 40% | 0.1 | 66 | -40～+120 | Ya | 61 |
| 14" | 6550 | 68000 | 54200 | 680 | 230 | 85: 1 | 40% | 0.1 | 66 | -40～+120 | Ya | 63 |
| 17" | 9400 | 135600 | 65040 | 980 | 390 | 102: 1 | 40% | 0.1 | 66 | -40～+120 | Ya | 105 |
| 21" | 16000 | 203400 | 81000 | 1600 | 640 | 125: 1 | 40% | 0.1 | 66 | -40～+120 | Ya | 149 |
| 25" | 21000 | 271160 | 89000 | 2400 | 950 | 150: 1 | 40% | 0.1 | 66 | -40～+120 | Ya | 204 |
Lembar Data Drive Slewing SE1
| Model | SE1 |
| Perbandingan | 32: 1 |
| Nilai Torsi Keluaran (Nm) | 400 |
| Torsi Kemiringan (Nm) | 1000 |
| Memegang Torsi (Nm) | 1800 |
| Beban Aksial (kN) | 22 |
| Beban Radial (kN) | 12 |
| Efisiensi | 40% |
| presisi (°) | 0.1 |
| Mengunci sendiri | Ya |
| Berat (kg) | 6 |
| lubang instalasi | 6 * M8 |
| Diameter Lingkaran Tengah | 40 mm |
| lubang dalam | 30mm |
| Suhu Kerja | 30℃ ~＋80℃ (pelumas khusus opsional yang digunakan di tempat yang lebih dingin atau lebih panas) |
| Kebijakan garansi | 5 tahun, perpanjangan garansi tersedia |
Saat membeli drive slewing, Anda perlu mengetahui parameter berikut:
1 torsi
2 RPM
3 Peredam slewing
