Detail produk:
|
| Motor Penggerak Slew: | 24VDC | Kecepatan: | Disesuaikan |
|---|---|---|---|
| Perumahan: | Diselubungi | Jenis: | Tipe tunggal vertikal |
| Bahan: | 42CrMo atau 50Mn | Jaminan: | 5 ~ 10 Tahun |
| Aplikasi: | Sistem Pelacakan Energi Surya | Paket Transportasi: | KOTAK KAYU LAPIS |
| Menyoroti: | VE3 Enclosed Slewing Drive,Enclosed Slewing Drive Single Axis,VE3 Solar Slew Drive |
||

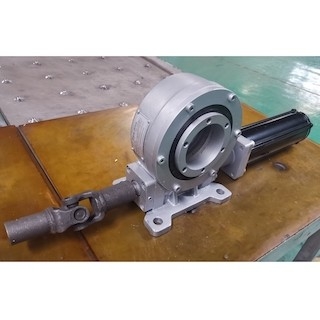

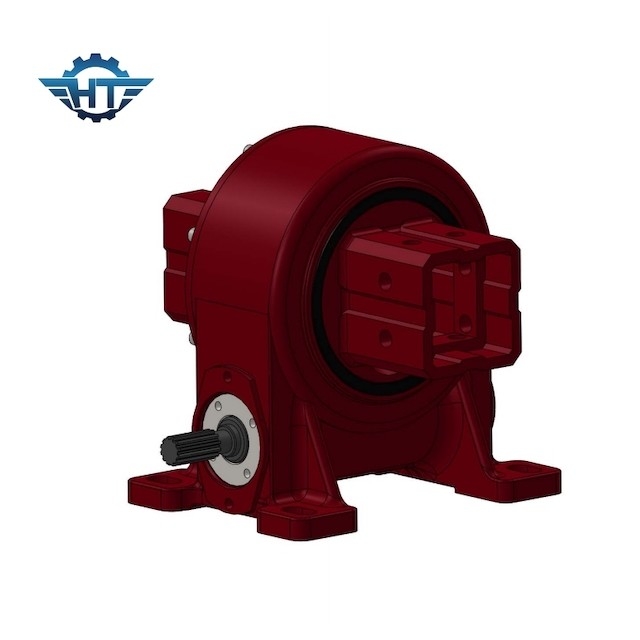

VE3 Enveloping Worm Gear Single Axis Slewing Box Untuk Sistem Pelacakan Energi Surya
Deskripsi Gearbox Slew Drive
Gearbox penggerak slewing ditenagai dengan teknologi cacing jam pasir untuk torsi gigi maksimum dan rotasi paling halus.Kami menawarkan model slew drive yang berbeda dengan kapasitas beban momen yang berbeda.Drive slew standar dilengkapi dengan housing terbuka dan poros cacing jam pasir yang dapat mengunci sendiri.Setelah input sumber daya dikembalikan ke netral, poros cacing akan mengunci beban ke posisinya tanpa memerlukan perangkat pengereman eksternal.
Parameter Kinerja Model VE
| Parameter Kinerja Model VE | ||||||||||||
| Model | Nilai Torsi Keluaran (Nm) | Memegang Torsi (kN.m) | Torsi Miring (kN.m) | Beban Aksial (kN) | Beban Radial (kN) | Perbandingan | Efisiensi |
presisi (Derajat) |
AKU P | Tep Kerja (℃) | Mengunci sendiri | Berat (kg) |
| 3" | 806 | 9 | 5 | 22 | 15 | 31: 1 | 40% | 0,15 | 66 | -40～+80 | Ya | 12kg |
| 5" | 962 | 30 | 6 | 16 | 27 | 37:1 | 40% | 0,15 | 66 | -40～+80 | Ya | 18kg |
| 7" | 7344 | 60 | 10 | 34 | 58 | 51:1 | 40% | 0,15 | 66 | -40～+80 | Ya | 32kg |
| 8" | 8000 | 70 | 14 | 50 | 80 | 50:1 | 40% | 0,15 | 66 | -40～+80 | Ya | 28kg |
| 9" | 8784 | 80 | 16 | 60 | 130 | 61: 1 | 40% | 0,15 | 66 | -40～+80 | Ya | 52kg |
| 12" | 11232 | 100 | 25 | 77 | 190 | 78: 1 | 40% | 0,15 | 66 | -40～+80 | Ya | 65kg |
| 14" | 12240 | 120 | 48 | 110 | 230 | 85: 1 | 40% | 0,15 | 66 | -40～+80 | Ya | 88 kg |
| 17" | 14688 | 136 | 67 | 142 | 390 | 102: 1 | 40% | 0,15 | 66 | -40～+80 | Ya | 135 kg |
| 21" | 18000 | 140 | 89 | 337 | 640 | 125: 1 | 40% | 0,15 | 66 | -40～+80 | Ya | 192 kg |
| 25" | 21600 | 150 | 112 | 476 | 950 | 150: 1 | 40% | 0,15 | 66 | -40～+80 | Ya | 251 kg |
Install
Persiapan Instalasi
1 Periksa peredam putar dari kerusakan fisik.Bersihkan peredam putar dan braket penghubung.Bersihkan permukaan bantalan dari kotoran (seperti serbuk besi, gerinda, cat, terak las, dll.).
2 Ikuti petunjuk di bawah ini untuk membersihkan oli anti karat pada permukaan pemasangan peredam putar.
2.1 Gunakan cairan pembersih (seperti minyak solar, bensin, dll.) untuk membersihkan bagian luar permukaan instalasi.Cairan pembersih tidak dapat merusak kinerja segel karet;
2.2 Harap patuhi peraturan penggunaan cairan pembersih (seperti peraturan pabrik, perlindungan pekerja, perlindungan lingkungan, dll.).
2.3 Baut pemosisian tidak dapat dilonggarkan selama pemasangan, dan pemasangan hanya dapat dilakukan setelah baut pengiriman dilepas.
