Detail produk:
|
| Rentang Slewing: | rentang lingkaran penuh | Bahan: | 42CRMN atau 50Mn |
|---|---|---|---|
| Aplikasi: | Sistem Pelacakan Tunggal | Masa garansi: | 10 tahun |
| Warna: | Pelanggan diperlukan | cara pengiriman: | melalui laut, udara, kereta api, ekspres |
| Motor: | Motor listrik | Fitur: | Kunci Diri |
| Menyoroti: | Double Enveloped Worm Gear Slew Drive,Worm Gear Slew Drive 50Mn,CSP slewing ring drive |
||

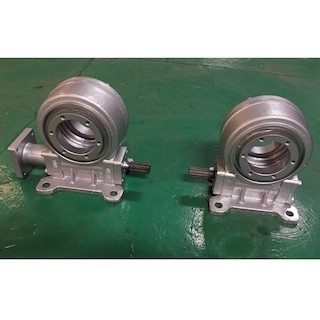

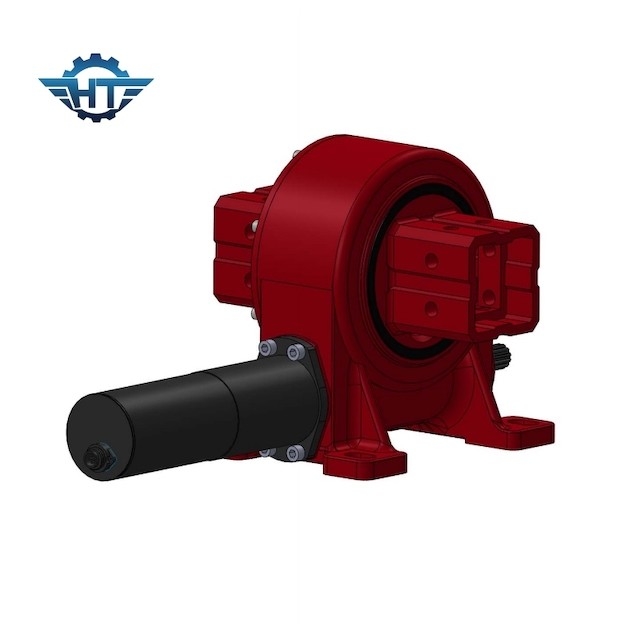

VE9 Double Enveloped Worm Gear Slew Drive Untuk Sistem Pelacakan Tunggal Panel Surya
Deskripsi Worm Gear Slew Drive
Drive ayun kami adalah produk pelacakan bebas perawatan dua amplop.Transmisi struktur amplop ganda memiliki keunggulan presisi tinggi, efisiensi mekanis tinggi, kehilangan presisi kecil, dan masa pakai lebih lama.Selain itu, dengan mempertimbangkan lingkungan yang keras seperti gurun pasir, dan memikirkan apa yang pelanggan pikirkan, penggunaan inovatif dari desain mekanisme yang sepenuhnya tertutup memungkinkan untuk bebas perawatan selama siklus hidup produk dan menghemat banyak biaya perawatan bagi pelanggan.
Parameter Kinerja Model VE
| Parameter Kinerja Model VE | ||||||||||||
| Model | Nilai Torsi Keluaran (Nm) | Memegang Torsi (kN.m) | Torsi Miring (kN.m) | Beban Aksial (kN) | Beban Radial (kN) | Perbandingan | Efisiensi |
presisi (Derajat) |
AKU P | Tep Kerja (℃) | Mengunci sendiri | Berat (kg) |
| 3" | 806 | 9 | 5 | 22 | 15 | 31: 1 | 40% | 0,15 | 66 | -40～+80 | Ya | 12kg |
| 5" | 962 | 30 | 6 | 16 | 27 | 37:1 | 40% | 0,15 | 66 | -40～+80 | Ya | 18kg |
| 7" | 7344 | 60 | 10 | 34 | 58 | 51:1 | 40% | 0,15 | 66 | -40～+80 | Ya | 32kg |
| 8" | 8000 | 70 | 14 | 50 | 80 | 50:1 | 40% | 0,15 | 66 | -40～+80 | Ya | 28kg |
| 9" | 8784 | 80 | 16 | 60 | 130 | 61: 1 | 40% | 0,15 | 66 | -40～+80 | Ya | 52kg |
| 12" | 11232 | 100 | 25 | 77 | 190 | 78: 1 | 40% | 0,15 | 66 | -40～+80 | Ya | 65kg |
| 14" | 12240 | 120 | 48 | 110 | 230 | 85: 1 | 40% | 0,15 | 66 | -40～+80 | Ya | 88 kg |
| 17" | 14688 | 136 | 67 | 142 | 390 | 102: 1 | 40% | 0,15 | 66 | -40～+80 | Ya | 135 kg |
| 21" | 18000 | 140 | 89 | 337 | 640 | 125: 1 | 40% | 0,15 | 66 | -40～+80 | Ya | 192 kg |
| 25" | 21600 | 150 | 112 | 476 | 950 | 150: 1 | 40% | 0,15 | 66 | -40～+80 | Ya | 251 kg |
Aplikasi
Drive slewing dapat digunakan dalam setiap kesempatan yang membutuhkan putaran penuh dan membutuhkan kecepatan variabel.Ketika perlu untuk mewujudkan transmisi daya torsi yang lebih besar, transmisi gerakan presisi yang lebih tinggi, atau pemilihan mekanisme yang memerlukan kekompakan tinggi dan integritas struktur bodi, penggerak slewing adalah solusi terbaik.
Aplikasi yang lebih umum umumnya adalah struktur putar lingkaran penuh dari mesin rekayasa dan konstruksi, serta energi matahari, energi angin, dan berbagai mesin pelacak otomatis jangka panjang.Sangat mudah untuk melakukan kontrol digital, sehingga memiliki banyak aplikasi di bidang robot industri.
