Detail produk:
|
| Peredam Slewing: | VE5" | Perbandingan gigi: | 37:1 |
|---|---|---|---|
| Tempat asal: | Cina | Aplikasi: | Sistem Pelacakan Surya PV |
| Efisiensi: | 40% | Warna: | seperti yang diminta |
| Jaminan: | 10 tahun | Sertifikat: | ISO9001, CE |
| Menyoroti: | VE5 Vertical Slewing Drive,37 1 Rasio Slewing Drive Gearbox,VE5 electric slew drive |
||

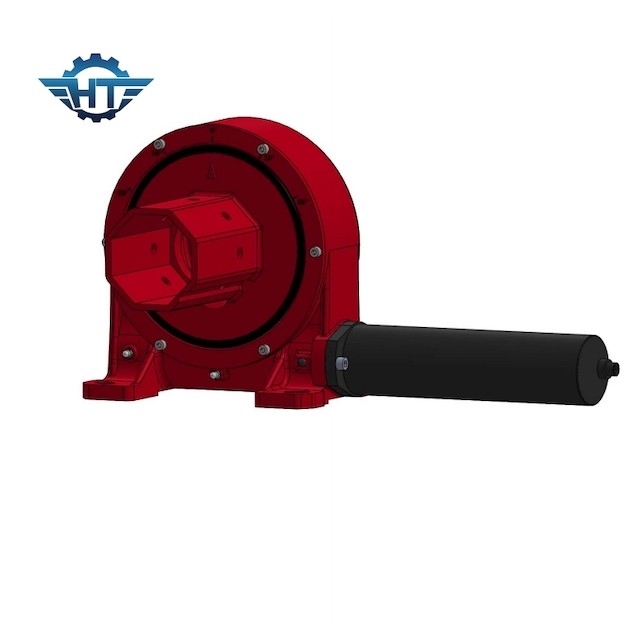

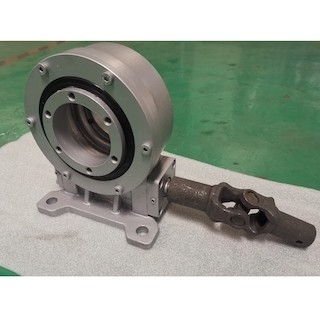

Drive Slewing VE5 Vertikal Dengan Gear Ratio 37: 1 Gearbox Untuk Sistem Pelacakan Surya PV
Deskripsi Enveloping Worm Gear
Drive slewing yang membungkus adalah jenis baru dari produk rotari dan transmisi.Biasanya disebut slewing drive atau slewing bearing, yang biasanya terdiri dari double enveloping worm, gear, housing, motor dan komponen lainnya.Karena komponen inti adalah cacing pembungkus ganda, ia dapat menyatu dengan roda gigi lebih dekat dan untuk mencapai kontak multi gigi, sehingga meningkatkan akurasi dan torsi momen penahan.Mereka secara bersamaan dapat menahan gaya aksial, gaya radial, dan momen guling.Dibandingkan dengan produk rotari tradisional, penggerak slewing baru memiliki fitur pemasangan yang mudah, perawatan yang mudah, dan tingkat ruang pemasangan yang lebih besar.
Parameter Kinerja Model VE
| Parameter Kinerja Model VE | ||||||||||||
| Model | Nilai Torsi Keluaran (Nm) | Memegang Torsi (kN.m) | Torsi Miring (kN.m) | Beban Aksial (kN) | Beban Radial (kN) | Perbandingan | Efisiensi |
presisi (Derajat) |
AKU P | Tep Kerja (℃) | Mengunci sendiri | Berat (kg) |
| 3" | 806 | 9 | 5 | 22 | 15 | 31: 1 | 40% | 0,15 | 66 | -40～+80 | Ya | 12kg |
| 5" | 962 | 30 | 6 | 16 | 27 | 37:1 | 40% | 0,15 | 66 | -40～+80 | Ya | 18kg |
| 7" | 7344 | 60 | 10 | 34 | 58 | 51:1 | 40% | 0,15 | 66 | -40～+80 | Ya | 32kg |
| 8" | 8000 | 70 | 14 | 50 | 80 | 50:1 | 40% | 0,15 | 66 | -40～+80 | Ya | 28kg |
| 9" | 8784 | 80 | 16 | 60 | 130 | 61: 1 | 40% | 0,15 | 66 | -40～+80 | Ya | 52kg |
| 12" | 11232 | 100 | 25 | 77 | 190 | 78: 1 | 40% | 0,15 | 66 | -40～+80 | Ya | 65kg |
| 14" | 12240 | 120 | 48 | 110 | 230 | 85: 1 | 40% | 0,15 | 66 | -40～+80 | Ya | 88 kg |
| 17" | 14688 | 136 | 67 | 142 | 390 | 102: 1 | 40% | 0,15 | 66 | -40～+80 | Ya | 135 kg |
| 21" | 18000 | 140 | 89 | 337 | 640 | 125: 1 | 40% | 0,15 | 66 | -40～+80 | Ya | 192 kg |
| 25" | 21600 | 150 | 112 | 476 | 950 | 150: 1 | 40% | 0,15 | 66 | -40～+80 | Ya | 251 kg |
Pemeliharaan
Bantalan slewing adalah komponen penting dari struktur slewing mekanis.Untuk mempertahankan operasi mesin dengan efisiensi tinggi di bawah beban tinggi dan lingkungan yang keras, kinerja bantalan slewing yang baik adalah salah satu jaminan dasarnya yang penting.
Keausan adalah salah satu kegagalan umum.Oleh karena itu, untuk mengurangi tingkat keausan bantalan slewing, perlu dilakukan pekerjaan pelumasan yang sesuai.
Bantalan slewing harus diisi secara teratur dengan minyak pelumas sesuai dengan lingkungan kerja.Drive slewing telah dilumasi secara memadai di pabrik.Pada tahap selanjutnya, gemuk harus ditambahkan atau diganti sesuai dengan frekuensi penggunaan.Di lingkungan kerja khusus, seperti daerah tropis, kelembaban tinggi, debu, perubahan suhu yang besar dan pekerjaan terus menerus, siklus pelumasan harus dipersingkat.Saat menambahkan pelumas ke dalamnya, itu harus dilakukan dalam kondisi bantalan slewing berputar perlahan.Ketika minyak meluap dari segel, itu berarti pengisian selesai, dan minyak yang meluap akan membentuk film dan bertindak sebagai segel.
Bantalan slewing perlu diisi dengan pelumas baru sebelum dan sesudah ditempatkan untuk waktu yang lama, dan perlahan-lahan putar bantalan slewing agar terisi secara merata.
Untuk melumasi bantalan slewing, perhatian tidak hanya harus diberikan pada metode dan metode, tetapi juga pada pemilihan jenis oli pelumas yang sesuai.Misalnya, kualitas gemuk yang buruk dan menua, dan pemilihan pelumas yang salah akan memperburuk keausan bantalan slewing.
