Detail produk:
|
| Perbandingan gigi: | 51:1 | Serangan balik Worm Gear: | 0,15° |
|---|---|---|---|
| Nilai Torsi Keluaran: | 7344 Nm | Memegang Torsi: | 60 kN.m |
| Torsi Miring: | 10 kN.m | Efisiensi: | 40% |
| Warna: | seperti yang diminta | cara pengiriman: | melalui laut, udara, kereta api, ekspres |
| Menyoroti: | Double Enveloping Small Slew Drive,VE7 Small Slew Drive,VE7 Slewing Ring Drive |
||

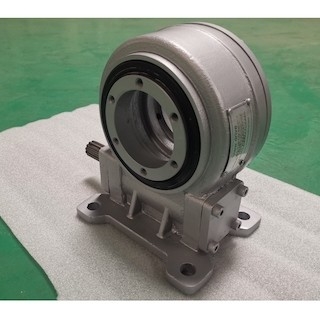

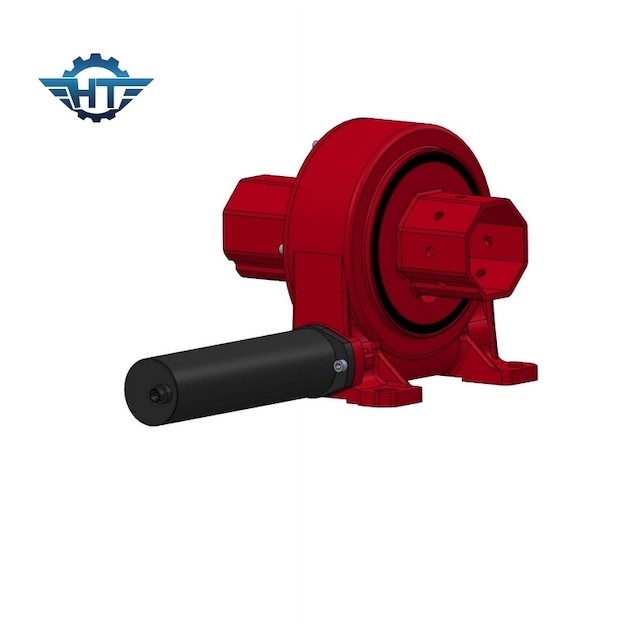

VE7 Double Enveloping Small Slewing Drives Untuk Horizontal Single Axis Solar Trackers
Deskripsi Worm Penggunaan Industri Dan Gear Slew Drive
Slewing drive memiliki keandalan tinggi, dirancang dan diuji untuk menjamin masa pakai lapangan selama 30 tahun.Jadi semua bahan baku harus memenuhi standar yang disyaratkan oleh solar tracking system.Kami menerapkan kontrol kualitas suara untuk memastikan produk berkualitas tinggi, andal, dan biaya rendah pada saat yang bersamaan.
Drive slewing memiliki kinerja tinggi.Ini didukung dengan teknologi cacing jam pasir untuk memberikan kekuatan dan tenaga yang luar biasa pada gearbox, memaksimalkan kemampuan menahan beban serta meningkatkan efisiensi dan akurasi.
Parameter Kinerja Model VE
| Parameter Kinerja Model VE | ||||||||||||
| Model | Nilai Torsi Keluaran (Nm) | Memegang Torsi (kN.m) | Torsi Miring (kN.m) | Beban Aksial (kN) | Beban Radial (kN) | Perbandingan | Efisiensi |
presisi (Derajat) |
AKU P | Tep Kerja (℃) | Mengunci sendiri | Berat (kg) |
| 3" | 806 | 9 | 5 | 22 | 15 | 31: 1 | 40% | 0,15 | 66 | -40～+80 | Ya | 12kg |
| 5" | 962 | 30 | 6 | 16 | 27 | 37:1 | 40% | 0,15 | 66 | -40～+80 | Ya | 18kg |
| 7" | 7344 | 60 | 10 | 34 | 58 | 51:1 | 40% | 0,15 | 66 | -40～+80 | Ya | 32kg |
| 8" | 8000 | 70 | 14 | 50 | 80 | 50:1 | 40% | 0,15 | 66 | -40～+80 | Ya | 28kg |
| 9" | 8784 | 80 | 16 | 60 | 130 | 61: 1 | 40% | 0,15 | 66 | -40～+80 | Ya | 52kg |
| 12" | 11232 | 100 | 25 | 77 | 190 | 78: 1 | 40% | 0,15 | 66 | -40～+80 | Ya | 65kg |
| 14" | 12240 | 120 | 48 | 110 | 230 | 85: 1 | 40% | 0,15 | 66 | -40～+80 | Ya | 88 kg |
| 17" | 14688 | 136 | 67 | 142 | 390 | 102: 1 | 40% | 0,15 | 66 | -40～+80 | Ya | 135 kg |
| 21" | 18000 | 140 | 89 | 337 | 640 | 125: 1 | 40% | 0,15 | 66 | -40～+80 | Ya | 192 kg |
| 25" | 21600 | 150 | 112 | 476 | 950 | 150: 1 | 40% | 0,15 | 66 | -40～+80 | Ya | 251 kg |
Aplikasi
Aplikasi penggerak slewing termasuk pelacak surya, turbin angin, antena, satelit, truk derek, lift man, peralatan utilitas, attachment peralatan hidrolik, peralatan peralatan oli, penangan ban, penggali dan lift otomotif, dll.
T&J
Bagaimana memilih drive ayun yang tepat?
Dalam pemilihan dan perhitungan penggerak slewing, kita harus mempertimbangkan bahwa bantalan slewing umumnya menanggung aksi gabungan dari gaya aksial Fa, gaya radial Fr dan momen guling M selama proses penggunaan.Untuk aplikasi yang berbeda, karena mode kerja mesin utama Dan bentuk struktural yang berbeda, kombinasi dari tiga beban di atas akan berubah, kadang-kadang mungkin aksi gabungan dari dua beban, dan kadang-kadang mungkin hanya aksi tunggal dari satu beban.
Ada dua jenis metode pemasangan untuk bantalan slewing: pemasangan tipe kursi dan pemasangan tipe suspensi.
Menurut informasi yang diberikan oleh sampel produk, kurva daya dukung statis dapat digunakan untuk memilih bantalan slewing terlebih dahulu sesuai dengan metode pemilihan dan perhitungan bantalan slewing, dan kemudian mengkonfirmasi dengan departemen teknis perusahaan kami.Kami juga dapat memberikan informasi yang relevan kepada perusahaan kami tentang penerapan bantalan slewing, dan perusahaan kami akan merancang dan memilihnya.
