Detail produk:
|
| Jenis: | drive slew ukuran yang disesuaikan | Bahan: | mengeraskan baja |
|---|---|---|---|
| Aplikasi: | Sistem Pelacakan Surya | Warna: | seperti yang diminta |
| Ukuran: | 3 inci hingga 25 inci | waktu garansi: | 10 tahun |
| Tegangan motor: | 24V, 12V | Kehidupan Lapangan: | 30 tahun |
| Menyoroti: | OEM Worm Gear Slew Drive,12V Worm Gear Slew Drive,12V slewing ring drive |
||

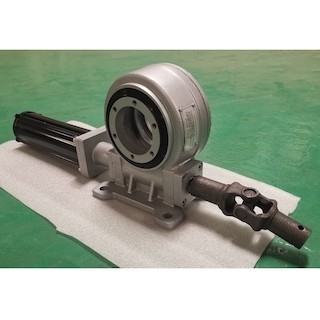

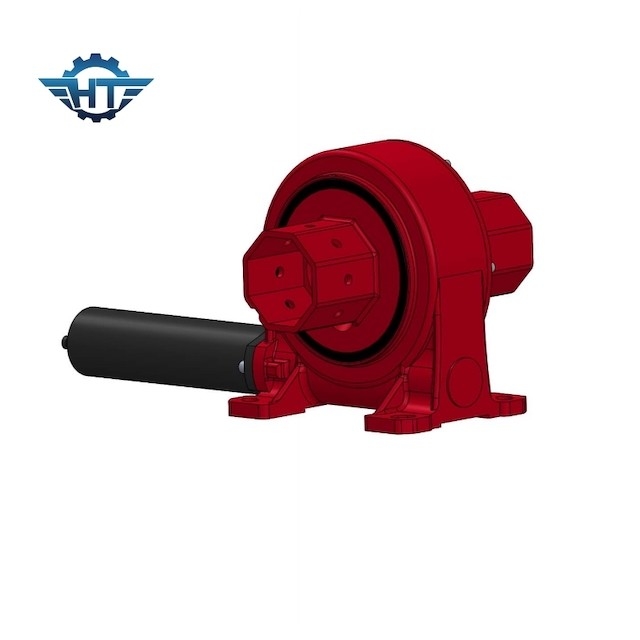

Self Locking Ukuran Disesuaikan Worm Gear Small Slew Drive Untuk Sistem Pelacakan Surya
Deskripsi Solar Slew Drive
Drive slewing surya VE5 biasanya digunakan dalam sistem pelacakan surya PV.Itu juga dapat digunakan di CSP, seperti Fresnel, menara surya/heliostat.
Pembangkit listrik tenaga surya terkonsentrasi Fresnel, prinsip kerjanya mirip dengan pembangkit listrik fototermal tipe palung, kecuali bahwa kondensor struktur Fresnel digunakan sebagai pengganti cermin.Ini membuatnya relatif murah, tetapi efisiensinya berkurang karena sistem seperti itu hanya memiliki beberapa kali pemekatan, kualitas uap air yang dipanaskan tidak tinggi, sehingga efisiensi pembangkit listrik tahunan dari seluruh sistem hanya dapat mencapai sekitar 10%;tetapi karena struktur sistem yang sederhana dan penggunaan langsung media perpindahan panas untuk menghasilkan uap, biaya konstruksi dan pemeliharaannya juga relatif rendah.
Parameter Kinerja Model VE
| Parameter Kinerja Model VE | ||||||||||||
| Model | Nilai Torsi Keluaran (Nm) | Memegang Torsi (kN.m) | Torsi Miring (kN.m) | Beban Aksial (kN) | Beban Radial (kN) | Perbandingan | Efisiensi |
presisi (Derajat) |
AKU P | Tep Kerja (℃) | Mengunci sendiri | Berat (kg) |
| 3" | 806 | 9 | 5 | 22 | 15 | 31: 1 | 40% | 0,15 | 66 | -40～+80 | Ya | 12kg |
| 5" | 962 | 30 | 6 | 16 | 27 | 37:1 | 40% | 0,15 | 66 | -40～+80 | Ya | 18kg |
| 7" | 7344 | 60 | 10 | 34 | 58 | 51:1 | 40% | 0,15 | 66 | -40～+80 | Ya | 32kg |
| 8" | 8000 | 70 | 14 | 50 | 80 | 50:1 | 40% | 0,15 | 66 | -40～+80 | Ya | 28kg |
| 9" | 8784 | 80 | 16 | 60 | 130 | 61: 1 | 40% | 0,15 | 66 | -40～+80 | Ya | 52kg |
| 12" | 11232 | 100 | 25 | 77 | 190 | 78: 1 | 40% | 0,15 | 66 | -40～+80 | Ya | 65kg |
| 14" | 12240 | 120 | 48 | 110 | 230 | 85: 1 | 40% | 0,15 | 66 | -40～+80 | Ya | 88 kg |
| 17" | 14688 | 136 | 67 | 142 | 390 | 102: 1 | 40% | 0,15 | 66 | -40～+80 | Ya | 135 kg |
| 21" | 18000 | 140 | 89 | 337 | 640 | 125: 1 | 40% | 0,15 | 66 | -40～+80 | Ya | 192 kg |
| 25" | 21600 | 150 | 112 | 476 | 950 | 150: 1 | 40% | 0,15 | 66 | -40～+80 | Ya | 251 kg |
Aplikasi
Perangkat penggerak slewing dapat menanggung beban komprehensif seperti beban aksial besar, beban radial, dan momen guling pada saat yang bersamaan, dan mengintegrasikan berbagai fungsi seperti dukungan, rotasi, transmisi, dan fiksasi.Mesin konstruksi adalah aplikasi awal bantalan slewing, dan juga banyak digunakan, seperti mesin pemindah tanah, ekskavator, disintegrator, stacker dan reclaimer, grader, penggiling jalan, compactor dinamis, mesin bor batu, roadheader, dll. Lainnya adalah :
Mesin beton meliputi: truk pompa beton, mesin pencampuran dan penempatan beton terintegrasi boom, mesin penempatan sabuk
Mesin pengumpanan meliputi: pengumpan cakram, pengaduk pasir;
Mesin pengangkat meliputi: derek beroda, derek perayap, derek portal, derek menara, derek garpu, derek pengiring, derek gantry;
Mesin pengolahan tanah meliputi: rig pengeboran sirkulasi balik dampak, rig pengeboran putar, rig pengeboran putar dampak, rig pengeboran putar, rig pengeboran putar sirkulasi balik, rig pengeboran putar sirkulasi positif, rig pengeboran teknik spiral panjang, rig pengeboran teknik menyelam, driver tiang pancang statis , mesin penggerak tiang pancang;
Kapal rekayasa meliputi: kapal keruk;
Kendaraan khusus meliputi: kendaraan inspeksi jembatan, truk pemadam kebakaran, mesin pembersih jendela, kendaraan pengangkut balok datar, kendaraan kerja udara, dan platform kerja udara self-propelled;
Mesin industri ringan meliputi: mesin minuman, mesin blow moulding, mesin pengemas, mesin pengisi, pengurai botol putar, mesin cetak injeksi;
Derek laut meliputi: derek apung.
Selain berbagai mesin konstruksi, ruang lingkup penerapan penggerak slewing telah berkembang secara bertahap.Saat ini, peralatan platform seperti peralatan pelabuhan, peralatan metalurgi, dan platform pengeboran sudah mulai menggunakan slewing drive untuk menggantikan bantalan asli dalam skala besar.
