Detail produk:
|
| Jenis: | Mekanisme Roda Cacing | Bahan: | 42CrMo atau 50Mn |
|---|---|---|---|
| Aplikasi: | Stasiun Surya Terkonsentrasi Fresnel | Jaminan: | 10 tahun |
| Warna: | abu-abu perak | Masa garansi: | 10 tahun |
| Motor: | 24V DC | Mengangkut: | melalui udara, laut, kereta api, ekspres |
| Menyoroti: | Enveloping Worm Gear Slewing Drive,Slewing Drive Gearbox 5",Fresnel Concentrated Worm Slewing Drive |
||

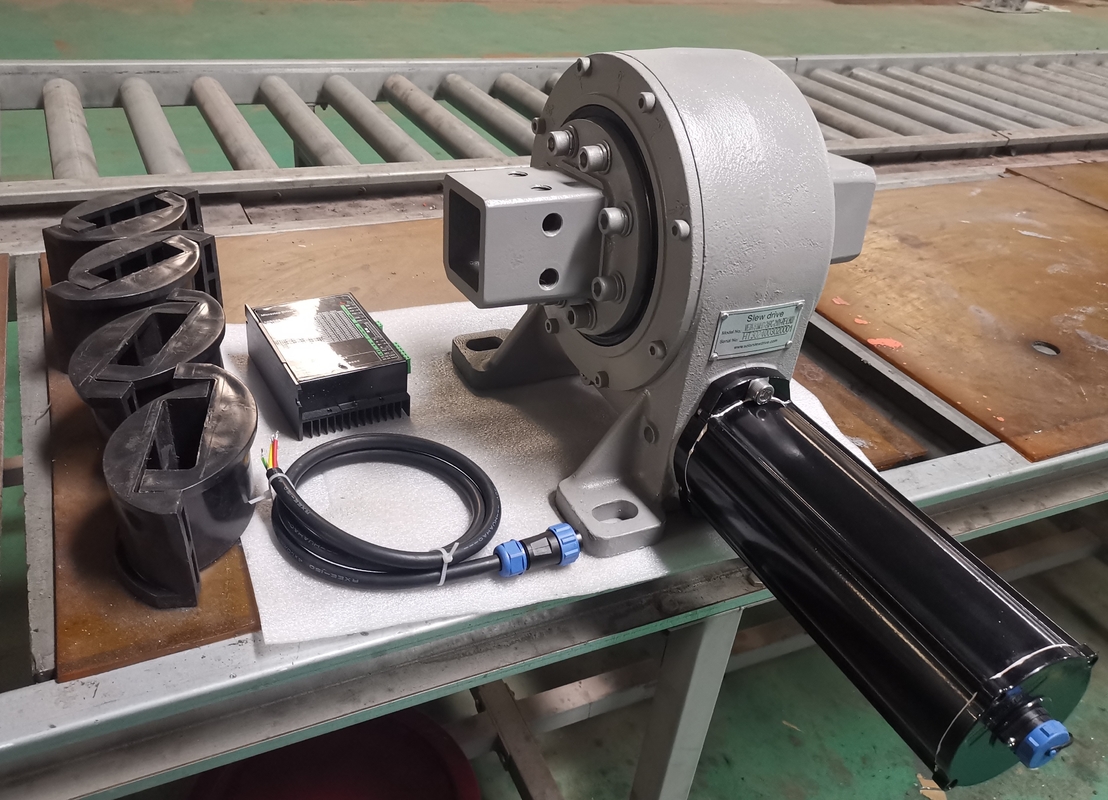

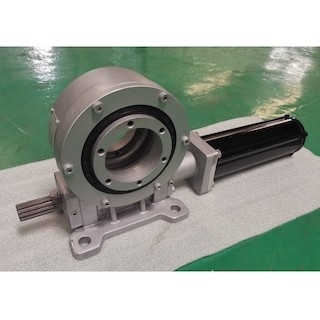

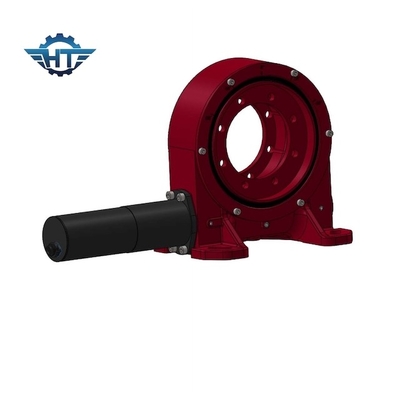

VE7 Single Axis Worm Gear Slewing Bearings Dengan Nema23 Untuk Sistem Pelacakan Surya
Deskripsi Bantalan Slewing Worm Gear
Pembangkit listrik tenaga surya terkonsentrasi Fresnel adalah sejenis sistem pelacakan surya CSP.Prinsip kerjanya mirip dengan pembangkit listrik fototermal tipe trough, kecuali bahwa kondensor struktur Fresnel digunakan sebagai pengganti cermin.Ini membuatnya relatif murah, tetapi efisiensinya berkurang.
Karena sistem seperti itu hanya memiliki beberapa kali pemekatan, kualitas uap air yang dipanaskan tidak tinggi, sehingga efisiensi pembangkit listrik tahunan seluruh sistem hanya dapat mencapai sekitar 10%;tetapi karena struktur sistem yang sederhana dan penggunaan langsung media perpindahan panas untuk menghasilkan uap, biaya konstruksi dan pemeliharaannya juga relatif rendah.
Membungkus Fitur Worm Gear Slew Drive
1. Putar 360°
2. Hubungkan motor penggerak di sisi kiri atau kanan
3. Gemuk telah diisi sebelum pabrik
4. Instalasi sederhana dan pemanfaatan ruang rasional
5. Gigi cacing yang mengunci sendiri
6. Metode memulai dan berhenti yang mudah dan lancar
7. Torsi backholding tinggi, cocok untuk pemasangan vertikal
8. Perawatan rendah
Parameter Kinerja Model VE
| Parameter Kinerja Model VE | ||||||||||||
| Model | Nilai Torsi Keluaran (Nm) | Memegang Torsi (kN.m) | Torsi Miring (kN.m) | Beban Aksial (kN) | Beban Radial (kN) | Perbandingan | Efisiensi |
presisi (Derajat) |
AKU P | Tep Kerja (℃) | Mengunci sendiri | Berat (kg) |
| 3" | 806 | 9 | 5 | 22 | 15 | 31: 1 | 40% | 0,15 | 66 | -40～+80 | Ya | 12kg |
| 5" | 962 | 30 | 6 | 16 | 27 | 37:1 | 40% | 0,15 | 66 | -40～+80 | Ya | 18kg |
| 7" | 7344 | 60 | 10 | 34 | 58 | 51:1 | 40% | 0,15 | 66 | -40～+80 | Ya | 32kg |
| 8" | 8000 | 70 | 14 | 50 | 80 | 50:1 | 40% | 0,15 | 66 | -40～+80 | Ya | 28kg |
| 9" | 8784 | 80 | 16 | 60 | 130 | 61: 1 | 40% | 0,15 | 66 | -40～+80 | Ya | 52kg |
| 12" | 11232 | 100 | 25 | 77 | 190 | 78: 1 | 40% | 0,15 | 66 | -40～+80 | Ya | 65kg |
| 14" | 12240 | 120 | 48 | 110 | 230 | 85: 1 | 40% | 0,15 | 66 | -40～+80 | Ya | 88 kg |
| 17" | 14688 | 136 | 67 | 142 | 390 | 102: 1 | 40% | 0,15 | 66 | -40～+80 | Ya | 135 kg |
| 21" | 18000 | 140 | 89 | 337 | 640 | 125: 1 | 40% | 0,15 | 66 | -40～+80 | Ya | 192 kg |
| 25" | 21600 | 150 | 112 | 476 | 950 | 150: 1 | 40% | 0,15 | 66 | -40～+80 | Ya | 251 kg |
Aplikasi
Pembangkit Listrik Tenaga Surya Berkonsentrasi Kolektor Parabola
Mengadopsi desain sumbu horizontal utara-selatan, secara efektif meningkatkan perolehan panas kolektor.Desain struktur mekanik ultralimit, kolektor dapat mencapai kecepatan angin 7m / s, presisi pelacakan 0,1 °;Kecepatan angin embusan dalam keadaan apapun 20m/s, kolektor tidak rusak.Berhenti melindungi negara, menurunkan kecepatan angin 32m/s, kolektor tidak rusak.
