Detail produk:
|
| Perbandingan gigi: | 37:1 | Jenis: | Diselubungi |
|---|---|---|---|
| Aplikasi: | pelacak surya sumbu ganda | Sumbu: | Sumbu Ganda |
| nilai ip: | IP66 | Warna: | seperti yang diminta |
| efisiensi: | 40% | Reaksi: | 0,15° |
| Menyoroti: | Penggerak Slew Sumbu Ganda Listrik,Pelacak Surya Penggerak Slew Sumbu Ganda,Penggerak Slew Sumbu Ganda Tertutup |
||

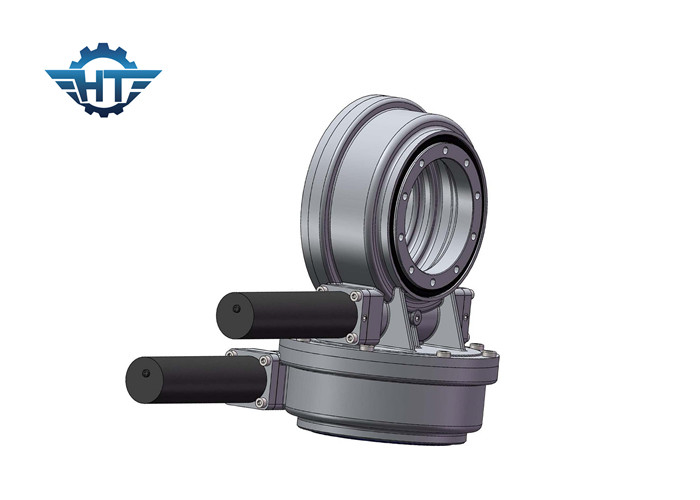

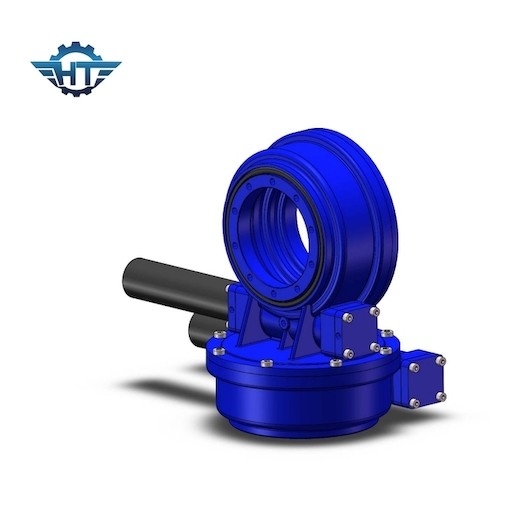

Enclosed Electric Slew Drive 0.15° Backlash Untuk Dual Axis Solar Trackers
Deskripsi Penggerak Slew Listrik
Drive slewing kami diproduksi di bawah sistem kontrol berkualitas tinggi dan tim spesialis berpengalaman.Mereka dirancang dan diproduksi oleh peralatan produksi otomatis dan semi-otomatis yang inovatif, insinyur yang berpengalaman dan berkualitas.Penggerak slewing cocok untuk aplikasi yang memerlukan gerakan kontinu atau siklik dan mampu menangani beban gabungan: CPV, PV, CSP, antena parabola, dll. Produk kami memiliki ukuran sambungan standar untuk sambungan yang mudah dan sederhana ke motor listrik, atau sistem hidrolik.
Keuntungan Penggerak Slew Listrik
1. Pelacakan 360 derajat
2. Sambungkan motor yang berbeda berdasarkan kebutuhan pelanggan
3. Akurasi tinggi
4. Perawatan yang mudah
5. Mengunci sendiri
6. Metode memulai dan berhenti yang mudah dan lancar
Parameter Kinerja Drive Slewing Model SDE
| Parameter Kinerja Model SDE | ||||||||||||
| Model | Nilai Torsi Keluaran (Nm) |
Torsi Miring (kN.m) |
Memegang Torsi (kN.m) | Beban Aksial (kN) | Beban Radial (kN) | Perbandingan | Efisiensi |
presisi (derajat) |
AKU P |
Bekerja Tep (℃) |
Mengunci sendiri | Berat (kg) |
| 3" | 600 | 1.5 | 5.8 | 10 | 15 | 31: 1 | 40% | 0,15 | 66 | -40～+80 | Ya | 25kg |
| 5" | 800 | 6 | 9.2 | 16 | 27 | 37:1 | 40% | 0,15 | 66 | -40～+80 | Ya | 34kg |
| 7" | 2000 | 7.5 | 13.2 | 34 | 58 | 57:1 | 40% | 0,15 | 66 | -40～+80 | Ya | 56kg |
| 9" | 4300 | 16 | 27.2 | 60 | 130 | 61: 1 | 40% | 0,15 | 66 | -40～+80 | Ya | 92kg |
| 12" | 5800 | 25 | 41 | 77 | 190 | 78: 1 | 40% | 0,15 | 66 | -40～+80 | Ya | 160kg |
| 14" | 6750 | 48 | 45 | 110 | 230 | 85: 1 | 40% | 0,15 | 66 | -40～+80 | Ya | 224kg |
| 17" | 9460 | 67 | 54 | 142 | 390 | 102: 1 | 40% | 0,15 | 66 | -40～+80 | Ya | 320kg |
| 21" | 16000 | 89 | 65 | 337 | 640 | 125: 1 | 40% | 0,15 | 66 | -40～+80 | Ya | 492kg |
| 25" | 21450 | 112 | 89 | 476 | 950 | 150: 1 | 40% | 0,15 | 66 | -40～+80 | Ya | 705kg |
Fitur Penggerak Slew Listrik
Perbandingan gigi
Rotasi cacing horizontal memutar roda gigi pada sumbu yang tegak lurus terhadap sumbu sekrup.Kombinasi ini mengurangi kecepatan bagian yang digerakkan dan juga melipatgandakan torsinya;meningkatkannya secara proporsional saat kecepatan berkurang. Rasio kecepatan poros tergantung pada hubungan jumlah benang pada cacing dengan jumlah gigi pada roda cacing atau roda gigi.
Cacing jam pasir
Drive slewing kami menggunakan teknologi cacing jam pasir, di mana cacing tersebut dibentuk untuk memasukkan lebih banyak gigi ke dalam roda gigi.Peningkatan keterlibatan gigi ini menghasilkan kekuatan, efisiensi, dan daya tahan yang lebih besar.
Fungsi
Slewing drive berfungsi dengan teknologi worm standar, dimana worm pada poros horizontal bertindak sebagai penggerak roda gigi, pada umumnya poros digerakkan oleh motor roda gigi listrik.
