Detail produk:
|
| Bahan: | pengecoran besi | Model: | SDE3" |
|---|---|---|---|
| Ukuran: | 3-25 inci | Ukuran Lubang: | 100-800mm |
| Opsi Roda Gigi: | Gear Eksternal | Jaminan: | 5 tahun |
| OEM: | tersedia | Jenis Berputar: | Sumbu Ganda |
| Menyoroti: | Drive Slew Gear Sumbu Ganda Kecil,Drive Slew Sumbu Ganda 25 inci,SDE 3" Slew Drive Sumbu Ganda |
||

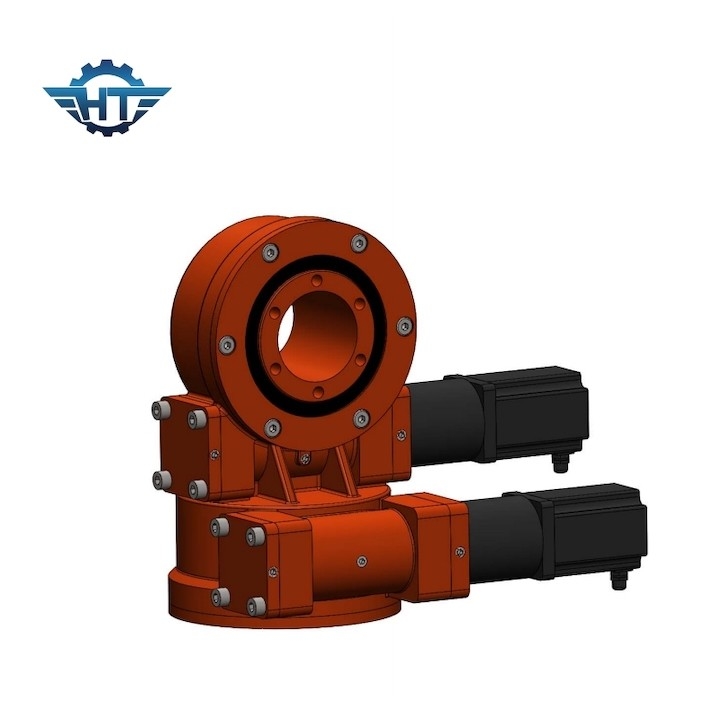

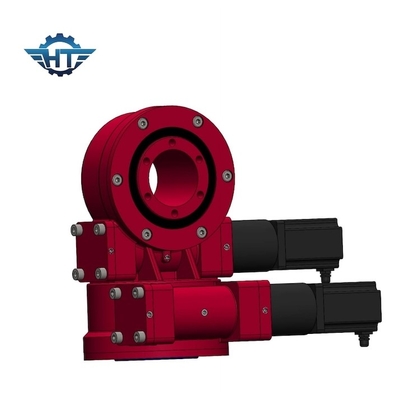

Small Slew Gear Slew Gear Perumahan Tertutup Untuk Proyek Panel Pelacakan Matahari
Deskripsi Slew Gear
Penggerak slewing Hangtuo memberikan rasio roda gigi yang besar dalam satu tahap persneling, dioptimalkan untuk bobot versus kinerja.Wroms dan gears dirakit menjadi housing profil rendah, self-retaining, dan siap dipasang, memungkinkan produk untuk bereaksi terhadap semua gaya aksial dan radial, dan menghasilkan momen miring yang dibuat dalam aplikasi yang paling menantang.Produk yang sangat mudah beradaptasi ini juga menampilkan ketahanan guncangan yang kuat, performa tahan lama, rotasi mulus, perlindungan bantalan, dan opsi penggerak tersegel.Semua manfaat teknis, dikombinasikan dengan standar kualitas terdepan di industri, menjadikan produk Hangtuo sebagai kandidat ideal untuk aplikasi tugas berat yang kritis terhadap kinerja.
Parameter Performa Slewing Drive Model SDE
| Parameter Performa Model SDE | ||||||||||||
| Model | Torsi Keluaran Terukur (Nm) |
Torsi Miring (kN.m) |
Menahan Torsi (kN.m) | Beban Aksial (kN) | Beban Radial (kN) | Perbandingan | Efisiensi |
Presisi (derajat) |
AKU P |
Bekerja Tep (℃) |
Mengunci sendiri | Berat (kg) |
| 3" | 600 | 1.5 | 5.8 | 10 | 15 | 31:1 | 40% | ≤0,15 | 66 | -40～+80 | Ya | 25kg |
| 5" | 800 | 6 | 9.2 | 16 | 27 | 37:1 | 40% | ≤0,15 | 66 | -40～+80 | Ya | 34kg |
| 7" | 2000 | 7.5 | 13.2 | 34 | 58 | 57:1 | 40% | ≤0,15 | 66 | -40～+80 | Ya | 56kg |
| 9" | 4300 | 16 | 27.2 | 60 | 130 | 61:1 | 40% | ≤0,15 | 66 | -40～+80 | Ya | 92kg |
| 12" | 5800 | 25 | 41 | 77 | 190 | 78:1 | 40% | ≤0,15 | 66 | -40～+80 | Ya | 160kg |
| 14" | 6750 | 48 | 45 | 110 | 230 | 85:1 | 40% | ≤0,15 | 66 | -40～+80 | Ya | 224kg |
| 17" | 9460 | 67 | 54 | 142 | 390 | 102:1 | 40% | ≤0,15 | 66 | -40～+80 | Ya | 320kg |
| 21" | 16000 | 89 | 65 | 337 | 640 | 125:1 | 40% | ≤0,15 | 66 | -40～+80 | Ya | 492kg |
| 25" | 21450 | 112 | 89 | 476 | 950 | 150:1 | 40% | ≤0,15 | 66 | -40～+80 | Ya | 705kg |
Prinsip Kerja Slew Drive
Cacing digerakkan oleh motor, yang menggerakkan penggerak slewing untuk memutar dan mengeluarkan torsi melalui flensa yang dipasang di rumahan.Slewing drive memiliki penguncian diri terbalik karena penggerak worm gear dengan karakteristik penguncian diri terbalik.
Fitur utama
1. stabil
2. presisi tinggi
3. kinerja yang sangat baik
