Detail produk:
|
| Bahan: | 50Mn, 42CrMo | Model: | SDE7" |
|---|---|---|---|
| Perbandingan gigi: | 57:1 | Torsi keluaran terukur: | 2000 Nm |
| Menahan Torsi: | 13500 Nm | Torsi Miring: | 13200 Nm |
| Efisiensi: | 40% | Warna Standar: | RAL 9006 |
| Beban aksial: | 34 kN | Beban Radial: | 58 kN |
| Menyoroti: | Drive Slew Kecil Sumbu Ganda 24VDC,Drive Slew Kecil Motor Disikat,Drive Slew Kecil 2000 Nm |
||

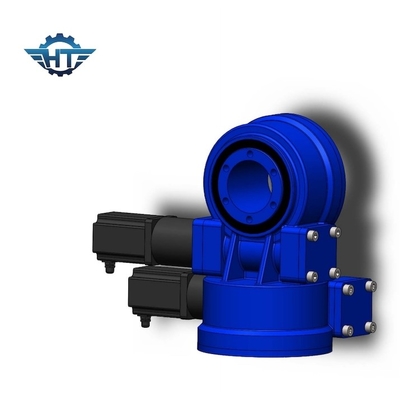

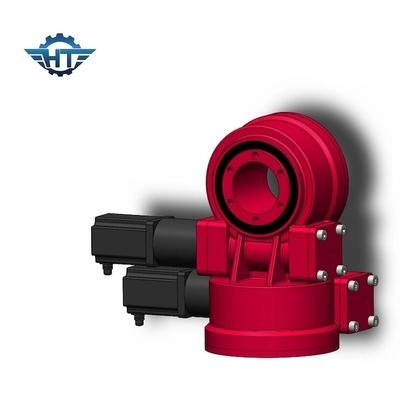

Drive Slew Kecil Sumbu Ganda Dengan Motor Disikat 24VDC Untuk Sistem Pelacakan Surya
Deskripsi Slew Drive Kecil
Penggerak slewing Hangtuo memberikan rasio besar dalam satu tahap persneling, dioptimalkan untuk bobot versus kinerja.Bearing dan roda gigi dirakit menjadi housing profil rendah, mandiri, dan siap dipasang, memungkinkan produk bereaksi terhadap semua gaya aksial dan radial, dan menghasilkan momen miring yang dibuat dalam aplikasi yang paling menantang.Produk yang sangat mudah beradaptasi ini juga menampilkan ketahanan guncangan yang kuat, performa tahan lama, rotasi mulus, perlindungan bantalan, dan opsi penggerak tersegel.Semua manfaat teknis, dikombinasikan dengan standar kualitas terdepan di industri, menjadikan produk Hangtuo sebagai kandidat ideal untuk aplikasi tugas berat yang kritis terhadap kinerja.
Parameter Slew Drive Model SDE
| Parameter Performa Model SDE | ||||||||||||
| Model | Torsi Keluaran Terukur (Nm) |
Torsi Miring (kN.m) |
Menahan Torsi (kN.m) | Beban Aksial (kN) | Beban Radial (kN) | Perbandingan | Efisiensi |
Presisi (derajat) |
AKU P |
Bekerja Tep (℃) |
Mengunci sendiri | Berat (kg) |
| 3" | 600 | 1.5 | 5.8 | 10 | 15 | 31:1 | 40% | ≤0,15 | 66 | -40～+80 | Ya | 25kg |
| 5" | 800 | 6 | 9.2 | 16 | 27 | 37:1 | 40% | ≤0,15 | 66 | -40～+80 | Ya | 34kg |
| 7" | 2000 | 7.5 | 13.2 | 34 | 58 | 57:1 | 40% | ≤0,15 | 66 | -40～+80 | Ya | 56kg |
| 9" | 4300 | 16 | 27.2 | 60 | 130 | 61:1 | 40% | ≤0,15 | 66 | -40～+80 | Ya | 92kg |
| 12" | 5800 | 25 | 41 | 77 | 190 | 78:1 | 40% | ≤0,15 | 66 | -40～+80 | Ya | 160kg |
| 14" | 6750 | 48 | 45 | 110 | 230 | 85:1 | 40% | ≤0,15 | 66 | -40～+80 | Ya | 224kg |
| 17" | 9460 | 67 | 54 | 142 | 390 | 102:1 | 40% | ≤0,15 | 66 | -40～+80 | Ya | 320kg |
| 21" | 16000 | 89 | 65 | 337 | 640 | 125:1 | 40% | ≤0,15 | 66 | -40～+80 | Ya | 492kg |
| 25" | 21450 | 112 | 89 | 476 | 950 | 150:1 | 40% | ≤0,15 | 66 | -40～+80 | Ya | 705kg |
Prinsip Kerja Slew Drive
Cacing digerakkan oleh motor, yang menggerakkan cincin luar cincin slewing untuk berputar;cincin luar mengeluarkan torsi melalui flensa dan cincin bagian dalam cincin slewing dipasang di rumahan.Slewing drive memiliki penguncian diri terbalik karena penggerak worm gear dengan karakteristik penguncian diri terbalik.
Glosarium Parameter Kunci
Torsi Momen Miring: Torsi adalah beban dikalikan dengan jarak antara posisi beban dengan pusat bantalan slewing.Jika qorque yang dihasilkan oleh beban dan jarak lebih besar dari torsi pengenal momen miring, penggerak slewing akan terbalik.
Beban radial:Muat vertikal ke sumbu bantalan slewing
Beban aksial:Beban sejajar dengan sumbu bantalan slewing
memegang torsi:Ini adalah torsi terbalik. Saat penggerak berputar terbalik, dan bagian-bagiannya tidak rusak, Torsi maksimum yang dicapai disebut torsi penahan.
Mengunci sendiri:Hanya saat dimuat, drive slewing tidak dapat memutar balik dan dengan demikian disebut mengunci sendiri.
Layanan yang Disesuaikan
1. Desain khusus berdasarkan berbagai aplikasi dan proyek
2. Berbagai jenis motor dapat dicocokkan, seperti motor hidrolik, motor stepper, motor listrik dll.
3. Warna berbeda tersedia berdasarkan kode RAL;warna standar kami adalah RAL 9006.
