Detail produk:
|
| Perbandingan gigi: | 31:1~150:1 | Sumbu: | Sumbu Tunggal |
|---|---|---|---|
| Tempat asal: | Changzhou, Cina | Struktur: | Cacing Dan Bantalan |
| Masa hidup: | 30 tahun | Warna: | RAL9006 |
| Penggunaan: | Pelacak Surya | Fitur Lindungi: | IP66 |
| Menyoroti: | Hourglass Worm Gear Small Slew Drive,Small Slew Drive Untuk Solar Tracker,IP66 Solarr Small Slew Drive |
||

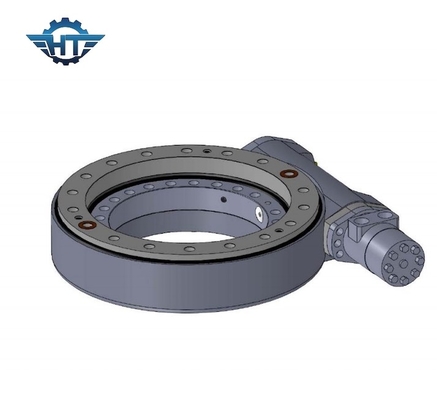

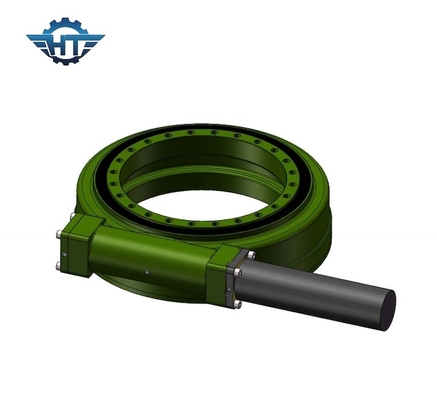

Hourglass Worm Gear Slew Drive Untuk Solar Tracker Dengan Motor Gear Planetary 24VDC
Deskripsi Hourglass Worm Gear Slew Drive
Penggerak slewing horizontal sumbu tunggal SE adalah komponen penting dalam sistem pelacakan matahari sumbu tunggal dan sistem pelacakan matahari sumbu ganda.Selain itu juga dapat diterapkan dalam sistem CSP dan CPV, energi angin dll.
Pelacak Sumbu Tunggal
Pelacak sumbu tunggal mengarahkan modul PV di sepanjang satu sumbu rotasi, bergerak horizontal dari timur ke barat saat matahari bergerak.Memindahkan modul PV ini mengharuskan peredam menawarkan torsi penahan beban dan rotasi – sesuatu yang hanya dapat ditawarkan oleh penggerak slewing yang sangat terspesialisasi.Pelacak menerapkan penggerak slewing yang melibatkan lebih banyak gigi pada garis pitch cincin roda gigi akan menawarkan jumlah kekuatan, daya tahan, dan kinerja maksimum.Hal ini memastikan pelacak memiliki masa pakai lapangan yang paling lama dengan waktu henti atau biaya pemeliharaan yang paling sedikit.
Pelacak Sumbu Ganda
Pelacak sumbu ganda berputar dari sisi ke sisi dan ke atas dan ke bawah, memungkinkan pelacakan gerakan matahari yang lebih akurat. Penggerak slewing ini memungkinkan output energi yang lebih tinggi daripada sistem sumbu tunggal.Mengingat bahwa mereka menggunakan dua derajat kebebasan, memanfaatkan drive slewing yang kuat dan bertenaga bahkan lebih penting untuk fungsionalitas yang andal dan berkelanjutan di lapangan.
Parameter Kinerja seri SE
| Parameter Kinerja Model SE | ||||||||||||
| Model |
Output yang Dinilai Torsi (Nm) |
Memiringkan Torsi (Nm) |
Memegang Torsi (Nm) |
Aksial Memuat (kn) |
Radial Memuat (kn) |
Perbandingan | Efisiensi |
Presisi (derajat) |
AKU P |
Bekerja Tep. (℃) |
Diri sendiri- penguncian |
Berat (kg) |
| 1" | 400 | 1000 | 1800 | 22 | 12 | 32:1 | 40% | ≤0,1 | 66 | -40～+120 | Ya | 6 |
| 3" | 600 | 1500 | 3000 | 30 | 16 | 31:1 | 40% | ≤0,1 | 66 | -40～+120 | Ya | 8 |
| 5" | 800 | 6000 | 9200 | 68 | 27 | 37:1 | 40% | ≤0,1 | 66 | -40～+120 | Ya | 12 |
| 7" | 2000 | 13500 | 13200 | 132 | 58 | 57:1 | 40% | ≤0,1 | 66 | -40～+120 | Ya | 21 |
| 9" | 4400 | 45000 | 30800 | 340 | 130 | 61:1 | 40% | ≤0,1 | 66 | -40～+120 | Ya | 49 |
| 12" | 5800 | 54400 | 40560 | 480 | 190 | 78:1 | 40% | ≤0,1 | 66 | -40～+120 | Ya | 61 |
| 14" | 6550 | 68000 | 54200 | 680 | 230 | 85:1 | 40% | ≤0,1 | 66 | -40～+120 | Ya | 63 |
| 17" | 9400 | 135600 | 65040 | 980 | 390 | 102:1 | 40% | ≤0,1 | 66 | -40～+120 | Ya | 105 |
| 21" | 16000 | 203400 | 81000 | 1600 | 640 | 125:1 | 40% | ≤0,1 | 66 | -40～+120 | Ya | 149 |
| 25" | 21000 | 271160 | 89000 | 2400 | 950 | 150:1 | 40% | ≤0,1 | 66 | -40～+120 | Ya | 204 |
Keuntungan
1. Rotasi 360 derajat
2. Motor penggerak dihubungkan ke sisi kiri atau kanan
3. Selama pemasangan, tidak perlu menyesuaikan jarak persneling;ini sudah diatur oleh produsen sebelum pabrik
4. Grease telah diisi sebelum pabrik
4. Instalasi sederhana dan perawatan rendah
5. Pemanfaatan ruang yang rasional
6. Roda gigi mengunci sendiri;oleh karena itu rem tidak diperlukan
7. Metode memulai dan berhenti yang mudah dan lancar
8. Torsi miring tinggi, cocok untuk pemasangan horizontal
