Detail produk:
|
| Model: | 3 INCI | Perbandingan gigi: | 31:1 |
|---|---|---|---|
| Efisiensi: | 40% | Jenis: | Sumbu Ganda |
| Aplikasi: | Pembangkit Listrik Tenaga Surya Terkonsentrasi | LAYANAN OEM: | Tersedia |
| Tempat asal: | Changzhou, Cina | Pengemudi: | Motor listrik |
| Menyoroti: | Gearbox Slew Drive Presisi Tinggi,Gearbox Slew Drive Sumbu Ganda Surya,Gearbox Slew Drive Sumbu Ganda 3 Inci |
||

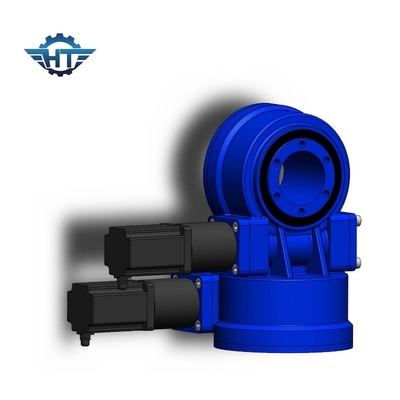

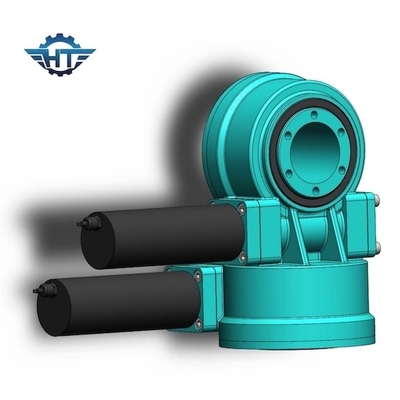

Dual Axis High Precision Slew Drive Gearbox Untuk Pembangkit Listrik Tenaga Surya Terkonsentrasi
Deskripsi Slew Drive Sumbu Ganda
Sistem tenaga surya terkonsentrasi, atau singkatnya CPV, menghasilkan tenaga surya dengan menggunakan cermin atau lensa untuk memusatkan area sinar matahari yang luas, atau energi panas matahari, ke area kecil.Listrik dihasilkan ketika cahaya terkonsentrasi diubah menjadi panas, yang menggerakkan mesin panas yang terhubung ke generator tenaga listrik atau menggerakkan reaksi termokimia.
Perancangan seri ZSDE menyerap keunggulan ZVE dan ZSE.Arah Azimuth dan Elevation 3D berputar secara bersamaan.
Slew Drive Model SDE Diterapkan Di Tower CSP
| Parameter Performa Model SDE | ||||||||||||
| Model | Torsi Keluaran Terukur (Nm) |
Torsi Miring (kN.m) |
Menahan Torsi (kN.m) | Beban Aksial (kN) | Beban Radial (kN) | Perbandingan | Efisiensi |
Presisi (derajat) |
AKU P |
Bekerja Tep (℃) |
Mengunci sendiri | Berat (kg) |
| 3" | 600 | 1.5 | 5.8 | 10 | 15 | 31:1 | 40% | ≤0,15 | 66 | -40～+80 | Ya | 25kg |
| 5" | 800 | 6 | 9.2 | 16 | 27 | 37:1 | 40% | ≤0,15 | 66 | -40～+80 | Ya | 34kg |
| 7" | 2000 | 7.5 | 13.2 | 34 | 58 | 57:1 | 40% | ≤0,15 | 66 | -40～+80 | Ya | 56kg |
| 9" | 4300 | 16 | 27.2 | 60 | 130 | 61:1 | 40% | ≤0,15 | 66 | -40～+80 | Ya | 92kg |
| 12" | 5800 | 25 | 41 | 77 | 190 | 78:1 | 40% | ≤0,15 | 66 | -40～+80 | Ya | 160kg |
| 14" | 6750 | 48 | 45 | 110 | 230 | 85:1 | 40% | ≤0,15 | 66 | -40～+80 | Ya | 224kg |
| 17" | 9460 | 67 | 54 | 142 | 390 | 102:1 | 40% | ≤0,15 | 66 | -40～+80 | Ya | 320kg |
| 21" | 16000 | 89 | 65 | 337 | 640 | 125:1 | 40% | ≤0,15 | 66 | -40～+80 | Ya | 492kg |
| 25" | 21450 | 112 | 89 | 476 | 950 | 150:1 | 40% | ≤0,15 | 66 | -40～+80 | Ya | 705kg |
Pertunjukan
Slew drive kami menggunakan teknologi cacing jam pasir yang telah dipatenkan untuk memberikan kontrol dan dukungan gerakan maksimum.Roda gigi cacing kami menggunakan 5 hingga 11 gigi pada garis pitch roda gigi ring dari sekrup jam pasir, yang merupakan pengikatan gigi yang lebih tinggi daripada roda gigi cacing standar, memberikan stabilitas dan kekuatan yang lebih besar pada kotak roda gigi.
Dengan mengadopsi worm jam pasir, drive memiliki fitur berikut:
1) Torsi keluaran lebih tinggi dan menahan beban
2) Presisi pelacakan teratas
3) Ketahanan korosi yang kuat dan penyegelan yang efektif
Bagaimana memilih ukuran drive slewing yang tepat?
Memilih ukuran drive slewing yang tepat untuk menghindari tidak hanya kekurangan kinerja atau surplus kinerja memainkan peran penting dalam mencapai solusi hemat biaya.
Tolong beri kami informasi berikut untuk memilih drive slewing yang sesuai:
1. aplikasi
2. toque keluaran yang diperlukan.Jika Anda tidak memiliki gagasan yang jelas tentang data tersebut, beri tahu kami muatannya, misalnya, berat panel dan braket pemasangan pada drive slewing kami.
3. dimensi beban dan angin terbesar di daerah Anda dalam 10 tahun terakhir yang digunakan untuk menghitung apakah drive yang kami rekomendasikan dapat menahan beban maksimum saat datang angin kencang.
4. kecepatan output yang Anda butuhkan yang akan membantu kami merekomendasikan motor yang cocok untuk Anda.
5. informasi lain seperti serangan balik, permintaan tingkat IP, dll
Pengemasan dan Pengiriman
Kotak kayu lapis.
Penggerak slew berukuran kecil tetapi bobotnya berat, tidak hemat biaya pengiriman melalui laut sedangkan pengiriman ekspres dengan cara hemat biaya, staf logistik kami akan meminta TNT, DHL, UPS, FEDEX, untuk membandingkan harga ekspres untuk menemukan cara yang paling hemat biaya.
Jika dalam pesanan massal di masa mendatang, kami merekomendasikan pengiriman melalui laut.
Catatan:
Express: pintu ke pintu, hanya perlu membayar pajak impor jika diminta oleh bea cukai.
Melalui udara atau laut: pabrik ke bandara tujuan/pelabuhan laut, perlu membayar biaya tujuan yang dibebankan oleh bandara (biaya tujuan selalu dibebankan per B/L terlepas dari paketnya besar, kecil, berat atau ringan, umumnya 200 ~400 USD per kargo) dan pajak impor jika diharuskan oleh bea cukai.
Dengan kereta api: terkadang harga pengiriman sama dengan laut tetapi memakan waktu pengiriman lebih sedikit daripada laut, kami akan mempertimbangkan cara pengiriman ini jika barang sangat dibutuhkan oleh klien kami.
