Detail produk:
|
| Model: | VE9 | Perbandingan gigi: | 61: 1 |
|---|---|---|---|
| Aplikasi: | Energi matahari | Tempat asal: | Changzhou, Cina |
| Sopir: | Gearbox Planet | sertifikat: | ISO9001, CE |
| Warna: | seperti yang diminta | Reaksi: | 0,1° |
| Menyoroti: | 130 KN Slewing Bearing Drive,Planetary Gearbox Slewing Bearing Drive,130 KN Enclosed Slewing Drive |
||

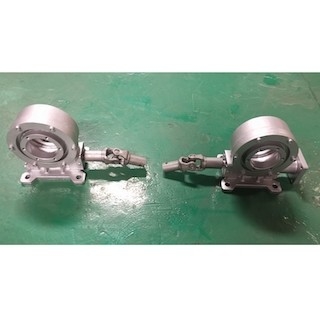

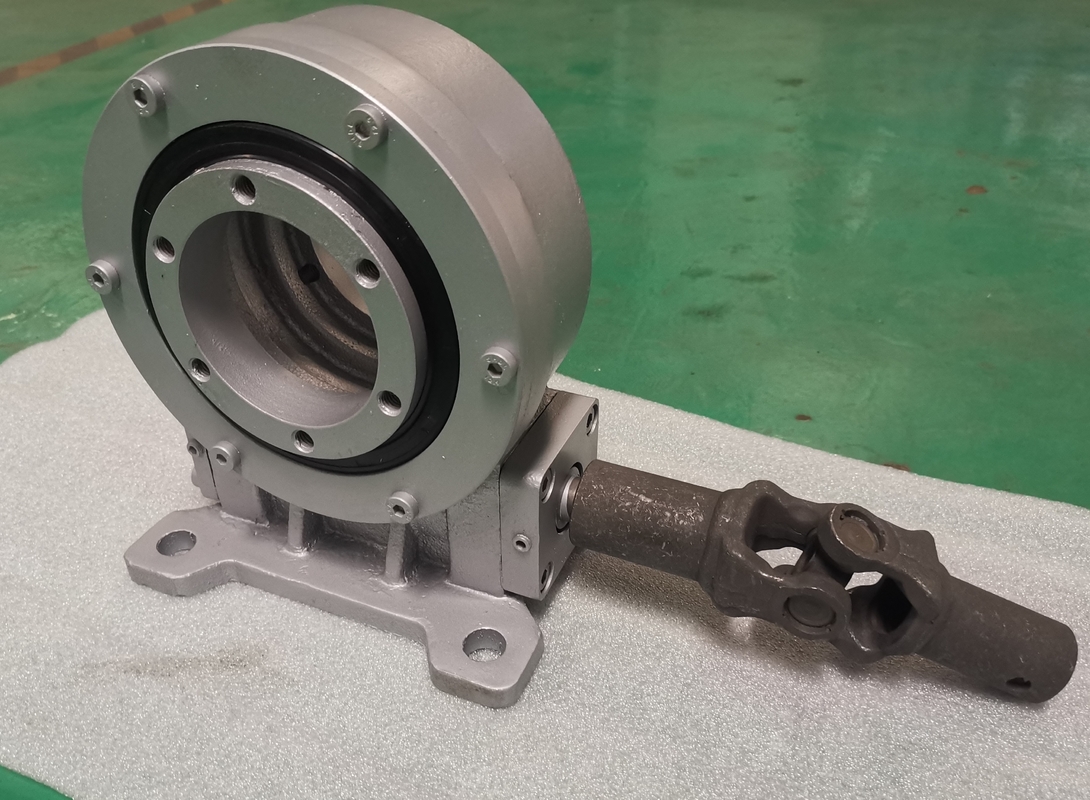

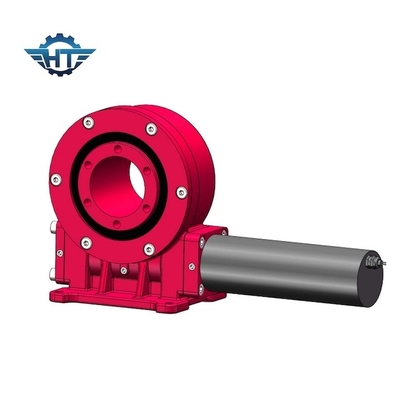

61/1 Rasio Vertikal Worm Gear Slewing Bearing Dengan Rumah Tertutup Untuk Pelacak Surya
Worm Gear Slew Drive
Penggerak slewing memiliki roda gigi radial yang digerakkan oleh cacing.Gigi roda gigi bertemu dengan alur di cacing dan, saat cacing berputar, roda gigi juga berputar.Fitur umum untuk penggerak slewing yang berbeda dapat mencakup cacing berbentuk jam pasir, yang sering dianggap lebih efisien karena beberapa gigi pada roda gigi dapat diaktifkan sekaligus.Fitur lain dapat mencakup penutup pelindung yang dimaksudkan untuk menjaga mekanisme tetap bersih, drive slewing kami adalah IP66.Motor atau komponen penggerak, seperti putaran turbin angin, juga dapat mengubah desain spesifik penggerak slewing.
Secara umum, tujuan dari penggerak slewing yang berbeda adalah untuk mengubah gerakan aksial menjadi gerakan radial.Tergantung pada jumlah ulir pada cacing dan jumlah gigi pada roda gigi, kecepatan dan kekuatan gaya aksial akan diubah menjadi gaya radikal tertentu.Tergantung pada aplikasinya, penggerak slewing mungkin berguna untuk memperkuat torsi yang memutar mekanisme.
Parameter Teknis Drive Slewing VE9
| Model: | VE9 | Tempat asal | Changzhou, Cina |
| Merek | HANGTUO | Jenis | Diselubungi |
| Bahan | 42CrMo,50Mn | Torsi Keluaran | 4300 Nm |
| Torsi Momen Miring | 16 K Nm | Memegang Torsi | 27.2 K Nm |
| Peringkat Aksial Statis | 60 KN | Peringkat Radial Statis | 130 KN |
| Peringkat Aksial Dinamis | 30 KN | Peringkat Radial Dinamis | 65 KN |
| Perbandingan gigi | 61: 1 | Efisiensi | 40% |
Parameter Kinerja Model VE
| Parameter Kinerja Model VE | ||||||||||||
| Model |
Nilai Keluaran Torsi (Nm) |
Memegang Torsi (Nm) |
Memiringkan Torsi (Nm) |
Aksial Beban (kN) |
radial Beban (kN) |
Perbandingan | Efisiensi | presisi | AKU P | BekerjaTep.(℃) |
Diri sendiri- penguncian |
Bobot (kg) |
| 3" | 600 | 1800 | 1500 | 22 | 15 | 31: 1 | 40% | 0,10 | 66 | -40～+120 | Ya | 12 |
| 5" | 800 | 9200 | 5000 | 16 | 27 | 37:1 | 40% | 0,10 | 66 | -40～+120 | Ya | 18 |
| 7" | 1750 | 13200 | 7000 | 34 | 58 | 57:1 | 40% | 0,10 | 66 | -40～+120 | Ya | 32 |
| 8" | 2250 | 20400 | 11200 | 50 | 80 | 51:1 | 40% | 0,10 | 66 | -40～+120 | Ya | 28 |
| 9" | 4300 | 30800 | 16000 | 60 | 130 | 61: 1 | 40% | 0,10 | 66 | -40～+120 | Ya | 52 |
| 12" | 5600 | 40560 | 25000 | 77 | 190 | 78: 1 | 40% | 0,10 | 66 | -40～+120 | Ya | 65 |
| 14" | 6750 | 44200 | 48000 | 110 | 230 | 85: 1 | 40% | 0,10 | 66 | -40～+120 | Ya | 88 |
| 17" | 9460 | 53040 | 67000 | 142 | 390 | 102: 1 | 40% | 0,10 | 66 | -40～+120 | Ya | 135 |
| 21" | 16000 | 65000 | 89000 | 337 | 640 | 125: 1 | 40% | 0,10 | 66 | -40～+120 | Ya | 192 |
| 25" | 21450 | 89000 | 112000 | 476 | 950 | 150: 1 | 40% | 0,10 | 66 | -40～+120 | Ya | 251 |
Pengepakan dan Pengiriman
Diperkuat dalam kasus kayu lapis, duduk di palet kayu lapis dalam kotak kayu lapis.
Sesuaikan dengan permintaan Anda.
Waktu pengiriman: Umumnya 5-10 hari jika barang tersedia.20-45 hari jika barang tidak tersedia.Itu sesuai dengan jumlah.
Paket: Pengepakan ekspor umum, atau pengepakan khusus sesuai permintaan Anda
