Detail produk:
|
| Perbandingan gigi: | 61: 1 | Jenis: | Diselubungi |
|---|---|---|---|
| Aplikasi: | Energi matahari | Sopir: | DC/AC |
| Kelas IP: | IP66 | Warna: | seperti yang diminta |
| efisiensi: | 40% | Reaksi: | 0,1 derajat |
| Menyoroti: | AC DC Hydraulic Slew Drive,Tunneling Equipment Hydraulic Slew Drive,0.1 Derajat Backlash solar tracker drive |
||

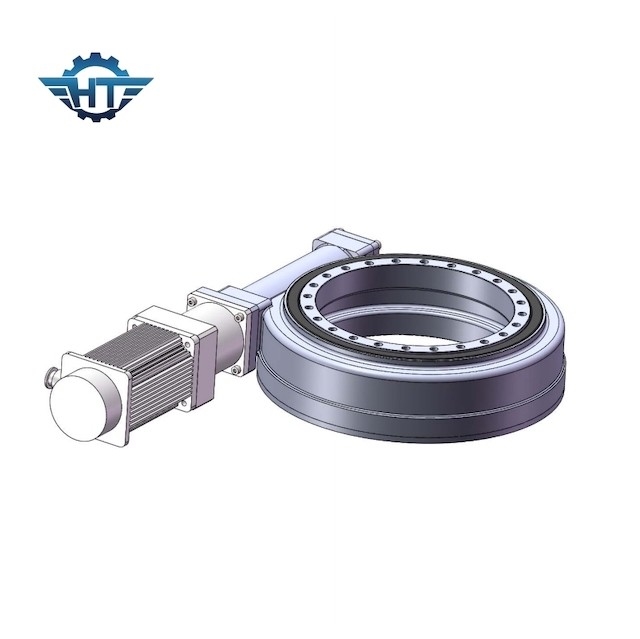

SE9 Hydraulic Motor Drived Slewing Ring Bearing Dengan Perumahan IP66 Untuk Peralatan Tunneling
SE9 Slewing Drive Dengan Motor Hidrolik
Perangkat penggerak slewing pelacakan surya mengadopsi bantalan slewing dan struktur cacing annular, yang dapat mencapai kontak multi-gigi.Ini memiliki karakteristik torsi transmisi besar dan operasi yang stabil, dapat menahan beban radial dan aksial yang besar dan torsi guling yang kuat (resistensi anti-angin) sedang banyak digunakan dalam sistem pelacakan pembangkit listrik fotovoltaik surya dan industri energi baru lainnya oleh pelanggan domestik dan asing. .
Produk saat ini memiliki 10 model mulai dari diameter 1 inci hingga diameter 25 inci, dan lebih dari 60 varietas, yang dapat memenuhi kebutuhan berbagai bentuk pelacakan fotovoltaik, fotolistrik, cahaya dan panas umum dan presisi.
Fitur
1. aman menahan beban radial dan aksial
2. mengirimkan torsi untuk berputar pada saat yang sama
3. dengan gigi cacing, dapat memperbesar torsi dalam kecepatan lebih lambat
4. hemat ruang, kompak dengan kepadatan daya tinggi
5. perumahan tertutup memberikan perlindungan dari faktor lingkungan
6. mandiri memungkinkan integrasi sederhana ke sistem apa pun
7. solusi khusus seperti pelapis, segel, gemuk dll tersedia
Parameter Drive Slewing SE9 Dengan Motor Hidrolik
| Data Kinerja Penggerak Slewing SE9 | |||
| Kecepatan Keluaran yang Dinilai | 1.97RPM | ||
| Torsi Keluaran Normal | 4880 Nm | ||
| Torsi Keluaran Maks (3 detik) | 6100 Nm | ||
| Torsi Momen Miring (MAX) | 49900 Nm | ||
| Torsi Tahan (MAX.) | 30800 Nm | ||
| Peringkat Aksial (MAX) | 340kN | ||
| Peringkat Radial (MAX.) | 130 kN | ||
| Rasio Penggerak Slewing | 61: 1 | ||
| Pelacakan Presisi | 0.1 | ||
| IP (Kelas) | 66 | ||
| efisiensi | 40% | ||
| Suhu | -40℃ ~ +120 | ||
| Data Kinerja Motor Hidrolik | |||
| Pemindahan | 125cm/putaran | ||
| Mengalir | 18L / menit | ||
| Tekanan | 12.5Mpa | ||
| Kecepatan Keluaran | 120 putaran/menit | ||
| Torsi Keluaran Normal | 200 Nm | ||
| Torsi Keluaran Maks | 250N.m | ||
Parameter Kinerja seri SE
| Parameter Kinerja Model SE | ||||||||||||
| Model |
Nilai Keluaran Torsi (Nm) |
Memiringkan torsi (Nm) |
Memegang Torsi (Nm) |
Aksial Beban (kN) |
radial Beban (kN) |
Perbandingan | Efisiensi |
presisi (derajat) |
AKU P |
Bekerja Tep. (℃) |
Mengunci sendiri |
Bobot (kg) |
| 1" | 400 | 1000 | 1800 | 22 | 12 | 32:1 | 40% | 0.1 | 66 | -40～+120 | Ya | 6 |
| 3" | 600 | 1500 | 3000 | 30 | 16 | 31: 1 | 40% | 0.1 | 66 | -40～+120 | Ya | 8 |
| 5" | 800 | 6000 | 9200 | 68 | 27 | 37:1 | 40% | 0.1 | 66 | -40～+120 | Ya | 12 |
| 7" | 2000 | 13500 | 13200 | 132 | 58 | 57:1 | 40% | 0.1 | 66 | -40～+120 | Ya | 21 |
| 9" | 4400 | 45000 | 30800 | 340 | 130 | 61: 1 | 40% | 0.1 | 66 | -40～+120 | Ya | 49 |
| 12" | 5800 | 54400 | 40560 | 480 | 190 | 78: 1 | 40% | 0.1 | 66 | -40～+120 | Ya | 61 |
| 14" | 6550 | 68000 | 54200 | 680 | 230 | 85: 1 | 40% | 0.1 | 66 | -40～+120 | Ya | 63 |
| 17" | 9400 | 135600 | 65040 | 980 | 390 | 102: 1 | 40% | 0.1 | 66 | -40～+120 | Ya | 105 |
| 21" | 16000 | 203400 | 81000 | 1600 | 640 | 125: 1 | 40% | 0.1 | 66 | -40～+120 | Ya | 149 |
| 25" | 21000 | 271160 | 89000 | 2400 | 950 | 150: 1 | 40% | 0.1 | 66 | -40～+120 | Ya | 204 |
Aplikasi
Aplikasi derek yang dipasang di truk
Derek yang dipasang di truk mengacu pada mesin pengangkat multi-aksi yang dipasang pada sasis kendaraan untuk mengangkat dan mengangkut benda berat secara vertikal dalam jarak tertentu.Itu juga disebut derek yang dipasang di truk dan milik mesin penanganan material.
Aplikasi mobil panjat lengan artikulasi self-propelled
Kendaraan kerja udara lengan artikulasi adalah perangkat pengangkat yang digunakan untuk pekerjaan udara.Itu dapat melintasi rintangan dan melakukan pekerjaan udara.Saat platform diangkat ke posisi apa pun, platform ini dapat dioperasikan sambil berjalan.Ini memiliki struktur kompak dan kemudi fleksibel.Lorong sempit dan area kerja yang ramai.
