Detail produk:
|
| Perbandingan gigi: | 57:1 | Jenis: | Rumah Tertutup |
|---|---|---|---|
| Aplikasi: | Energi matahari | Sopir: | Motor Listrik 12/24VDC |
| Kelas IP: | IP66 | Warna: | seperti yang diminta |
| efisiensi: | 40% | Metode penginstalan: | Horisontal vertikal |
| Menyoroti: | Drive Bearing Slewing tugas berat,drive ring slewing Backlash Kecil,drive slew surya CSP |
||

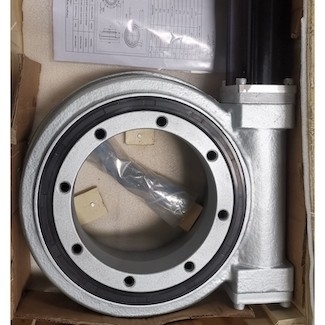

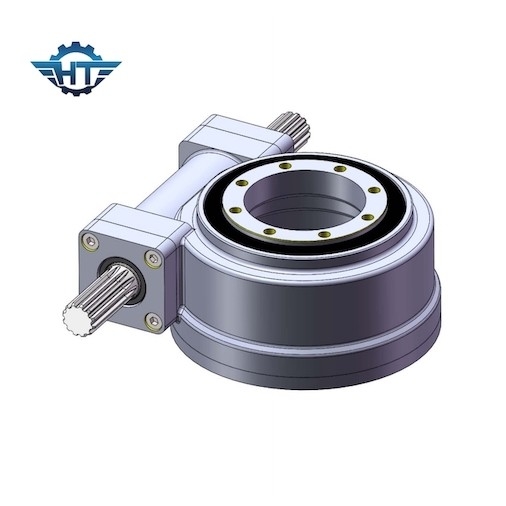

CE Bersertifikat Kecil Backlash Slewing Bearing Drive Dengan Gearbox Listrik Untuk Csp
Drive Slewing Bertanda CE
Slewing drive adalah mekanisme transmisi deselerasi slewing melingkar penuh yang mengintegrasikan sumber daya penggerak.Ini menggunakan bantalan slewing sebagai pengikut transmisi dan lampiran mekanisme.dan selubung, dan cincin lainnya digunakan sebagai pengikut transmisi dan basis koneksi untuk bagian kerja yang digerakkan, sehingga bantalan slewing itu sendiri adalah koneksi slewing lingkaran penuh, dan sumber daya penggerak dan penggerak utama secara efisien dikonfigurasi Ini adalah mekanisme transmisi deselerasi universal yang mengintegrasikan fungsi rotasi, deselerasi dan mengemudi, dan pada saat yang sama memiliki struktur sederhana dan nyaman untuk diproduksi dan dirawat.
Slewing gear adalah bagian inti dalam perakitan unit penggerak slewing.Bersama dengan lubang attachment di ring, mereka memungkinkan transmisi daya yang dioptimalkan dengan koneksi yang sederhana dan cepat antara komponen alat berat yang berdekatan.Ini kecil tetapi mereka membantu melakukan beberapa pekerjaan terbesar dalam bisnis ini.Dari rotasi lengan ayun pada derek hingga platform pada turbin angin dan energi matahari, cincin slewing merupakan bagian integral dari banyak proses permesinan.
Ini adalah solusi ideal dalam:
1. Aplikasi tugas berat yang membutuhkan kapasitas angkut beban yang signifikan
2. Desain di mana pemosisian yang tepat sangat penting
3. Aplikasi di mana kunci diri diperlukan
Parameter Kinerja seri SE
| Parameter Kinerja Model SE | ||||||||||||
| Model |
Nilai Keluaran Torsi (Nm) |
Memiringkan torsi (Nm) |
Memegang Torsi (Nm) |
Aksial Beban (kN) |
radial Beban (kN) |
Perbandingan | Efisiensi |
presisi (derajat) |
AKU P |
Bekerja Tep. (℃) |
Mengunci sendiri |
Bobot (kg) |
| 1" | 400 | 1000 | 1800 | 22 | 12 | 32:1 | 40% | 0.1 | 66 | -40～+120 | Ya | 6 |
| 3" | 600 | 1500 | 3000 | 30 | 16 | 31: 1 | 40% | 0.1 | 66 | -40～+120 | Ya | 8 |
| 5" | 800 | 6000 | 9200 | 68 | 27 | 37:1 | 40% | 0.1 | 66 | -40～+120 | Ya | 12 |
| 7" | 2000 | 13500 | 13200 | 132 | 58 | 57:1 | 40% | 0.1 | 66 | -40～+120 | Ya | 21 |
| 9" | 4400 | 45000 | 30800 | 340 | 130 | 61: 1 | 40% | 0.1 | 66 | -40～+120 | Ya | 49 |
| 12" | 5800 | 54400 | 40560 | 480 | 190 | 78: 1 | 40% | 0.1 | 66 | -40～+120 | Ya | 61 |
| 14" | 6550 | 68000 | 54200 | 680 | 230 | 85: 1 | 40% | 0.1 | 66 | -40～+120 | Ya | 63 |
| 17" | 9400 | 135600 | 65040 | 980 | 390 | 102: 1 | 40% | 0.1 | 66 | -40～+120 | Ya | 105 |
| 21" | 16000 | 203400 | 81000 | 1600 | 640 | 125: 1 | 40% | 0.1 | 66 | -40～+120 | Ya | 149 |
| 25" | 21000 | 271160 | 89000 | 2400 | 950 | 150: 1 | 40% | 0.1 | 66 | -40～+120 | Ya | 204 |
Aplikasi
Slewing drive digunakan di seluruh dunia untuk:
• Sistem kendaraan dan derek.
• Rotasi alat tambahan seperti ekskavator, penjepit hidrolik, dan forklift.
• Manajemen fasilitas (sistem otomatis).
• Peralatan bongkar muat.
• GPS.
