Detail produk:
|
| Perbandingan gigi: | 31: 1 | Torsi Keluaran Normal: | 533 Nm |
|---|---|---|---|
| Tempat asal: | Changzhou, Cina | Memegang Torsi: | 7000 Nm |
| Torsi Miring: | 744 Nm | Nilai Torsi Keluaran: | 0,065 RPM |
| Penggunaan: | Pelacak Surya | Lindungi Fitur: | IP66 |
| Menyoroti: | Solar Tracker Linkage Small Slew Drive,533Nm Slew Drive untuk sistem pelacakan surya,533Nm worm gear slew drive |
||

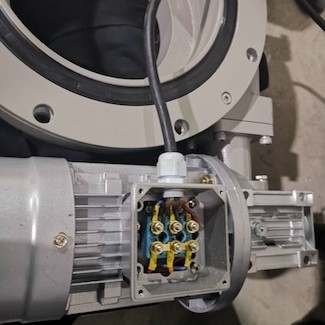

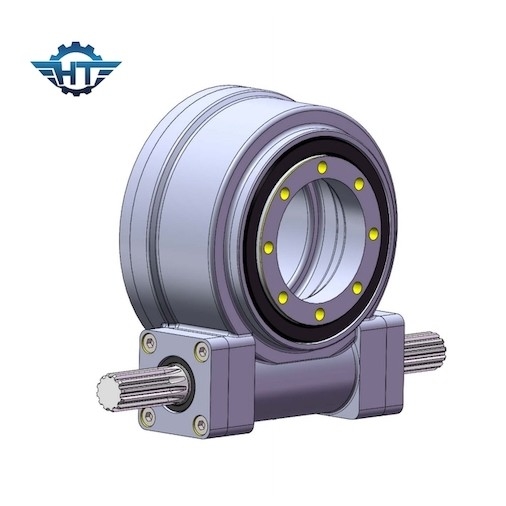

SE3 Worm Gear IP66 Slewing Ring Bearings Untuk Sistem Pelacakan Surya
IP66 Self Locking Slewing Drive
Menurut bentuk transmisi kecepatan variabel dari penggerak slewing, dapat dibagi menjadi penggerak penggerak roda gigi dan penggerak roda gigi cacing, yang mewarisi karakteristik masing-masing penggerak roda gigi dan penggerak roda gigi cacing.Dalam hal daya dukung, kinerja jenis roda gigi cacing lebih baik daripada jenis gigi, dan ketika penggerak cacing amplop digunakan, daya dukungnya, ketahanan deformasi dan kekakuan transmisi lebih ditingkatkan, tetapi roda gigi cacing dan cacing tipe rotary drive dalam hal efisiensi.
Keuntungan
Slewing drive adalah mekanisme reduksi slewing full-circle yang sangat terintegrasi.Ukuran aksial rantai tidak jauh berbeda, yang bermanfaat untuk meratakan struktur bagian sambungan transmisi seri, sehingga mengurangi ukuran seluruh peralatan mekanis.
Selain itu, apakah itu jenis roda gigi atau penggerak slewing jenis roda gigi cacing, karena perbedaan ukuran antara bagian utama dan bagian yang digerakkan itu sendiri sangat besar, lebih mudah untuk mencapai transmisi rasio transmisi yang besar, yang juga sulit untuk banyak jenis lainnya. mekanisme transmisi kecepatan variabel.
Parameter Kinerja Model SE
| Parameter Kinerja Model SE | ||||||||||||
| Model |
Nilai Keluaran Torsi (Nm) |
Memiringkan torsi (Nm) |
Memegang Torsi (Nm) |
Aksial Beban (kN) |
radial Beban (kN) |
Perbandingan | Efisiensi |
presisi (derajat) |
AKU P |
Bekerja Tep. (℃) |
Mengunci sendiri |
Bobot (kg) |
| 1" | 400 | 1000 | 1800 | 22 | 12 | 32:1 | 40% | 0.1 | 66 | -40～+120 | Ya | 6 |
| 3" | 600 | 1500 | 3000 | 30 | 16 | 31: 1 | 40% | 0.1 | 66 | -40～+120 | Ya | 8 |
| 5" | 800 | 6000 | 9200 | 68 | 27 | 37:1 | 40% | 0.1 | 66 | -40～+120 | Ya | 12 |
| 7" | 2000 | 13500 | 13200 | 132 | 58 | 57:1 | 40% | 0.1 | 66 | -40～+120 | Ya | 21 |
| 9" | 4400 | 45000 | 30800 | 340 | 130 | 61: 1 | 40% | 0.1 | 66 | -40～+120 | Ya | 49 |
| 12" | 5800 | 54400 | 40560 | 480 | 190 | 78: 1 | 40% | 0.1 | 66 | -40～+120 | Ya | 61 |
| 14" | 6550 | 68000 | 54200 | 680 | 230 | 85: 1 | 40% | 0.1 | 66 | -40～+120 | Ya | 63 |
| 17" | 9400 | 135600 | 65040 | 980 | 390 | 102: 1 | 40% | 0.1 | 66 | -40～+120 | Ya | 105 |
| 21" | 16000 | 203400 | 81000 | 1600 | 640 | 125: 1 | 40% | 0.1 | 66 | -40～+120 | Ya | 149 |
| 25" | 21000 | 271160 | 89000 | 2400 | 950 | 150: 1 | 40% | 0.1 | 66 | -40～+120 | Ya | 204 |
Perkataan:
Karena penggerak slewing akan dilengkapi dengan motor penggerak yang berbeda dan kinerja penggerak slewing berbeda, silakan hubungi sales kami untuk harga spesifik.Kami akan memulihkan pesan Anda dalam waktu 12 jam.
Aplikasi
Drive slewing dapat digunakan dalam setiap kesempatan yang membutuhkan putaran penuh dan membutuhkan kecepatan variabel.Ketika perlu untuk mewujudkan transmisi daya torsi yang lebih besar, transmisi gerakan presisi yang lebih tinggi, atau pemilihan mekanisme yang memerlukan kekompakan tinggi dan integritas struktur bodi, penggerak slewing adalah solusi terbaik.
Aplikasi yang lebih umum umumnya adalah struktur putar lingkaran penuh dari mesin rekayasa dan konstruksi, serta energi matahari, energi angin, dan berbagai mesin pelacak otomatis jangka panjang.Sangat mudah untuk melakukan kontrol digital, sehingga memiliki banyak aplikasi di bidang robot industri.
