Detail produk:
|
| Bahan: | 50Mn, 42CrMo | Model: | 9 inci |
|---|---|---|---|
| Perbandingan gigi: | 61: 1 | Efisiensi: | 40% |
| Tepat: | 0,1 | Motor: | Motor Hidrolik |
| Warna: | seperti yang diminta | Jenis: | Sumbu Tunggal Cacing Tunggal |
| Menyoroti: | SE9 Slewing Bearing Drive,Slewing Bearing Drive 42CrMo,42CrMo slew drive gearbox |
||

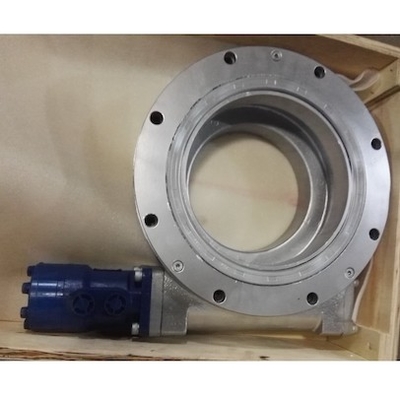

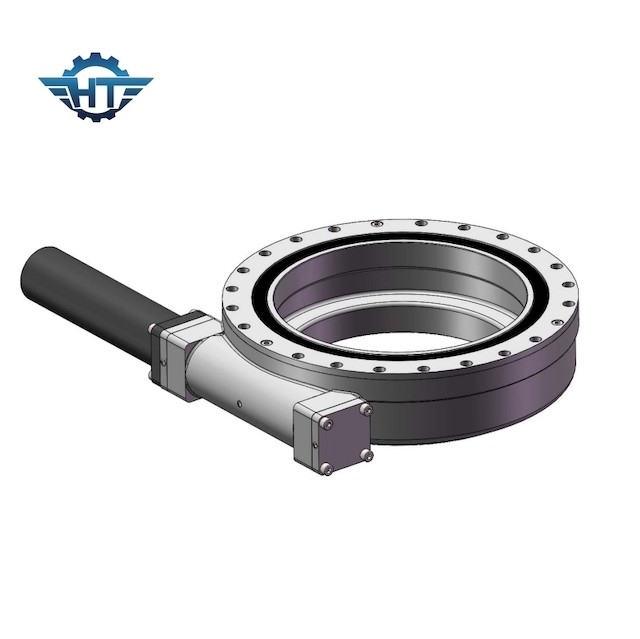

SE9 Slewing Bearing Drive Dengan Motor Hidrolik Untuk Truk Platform Konstruksi Luar Ruangan
Penggerak Slewing Motor Hidrolik
Drive bantalan slewing ditenagai dengan teknologi cacing jam pasir untuk memberikan daya tahan beban maksimum serta peningkatan efisiensi dan akurasi.
Ada banyak aplikasi lain karena drive bantalan slewing sangat cocok untuk aplikasi yang membutuhkan torsi penahan beban dan rotasi dari gearbox yang sama dan cocok untuk rotasi lambat dengan gerakan kontinu atau siklus.Sangat cocok untuk pelacak surya, model seperti sumbu tunggal dan sumbu ganda, yang dapat diterapkan dalam sistem pelacakan surya sumbu tunggal datar, sistem pelacakan tunggal miring atau miring dan sistem pelacakan matahari sumbu ganda, dan juga di industri sebagai mesin teknik, konstruksi mesin dan metalurgi, peralatan jalur perakitan otomatis, tenaga surya, truk platform, peralatan perlindungan lingkungan, pembangkit tenaga angin dan mesin pengecoran, serta berbagai peralatan mesin yang berputar lambat.
Parameter Kinerja seri SE
| Parameter Kinerja Model SE | ||||||||||||
| Model |
Nilai Keluaran Torsi (Nm) |
Memiringkan torsi (Nm) |
Memegang Torsi (Nm) |
Aksial Beban (kN) |
radial Beban (kN) |
Perbandingan | Efisiensi |
presisi (derajat) |
AKU P |
Bekerja Tep. (℃) |
Mengunci sendiri |
Bobot (kg) |
| 1" | 400 | 1000 | 1800 | 22 | 12 | 32:1 | 40% | 0.1 | 66 | -40～+120 | Ya | 6 |
| 3" | 600 | 1500 | 3000 | 30 | 16 | 31: 1 | 40% | 0.1 | 66 | -40～+120 | Ya | 8 |
| 5" | 800 | 6000 | 9200 | 68 | 27 | 37:1 | 40% | 0.1 | 66 | -40～+120 | Ya | 12 |
| 7" | 2000 | 13500 | 13200 | 132 | 58 | 57:1 | 40% | 0.1 | 66 | -40～+120 | Ya | 21 |
| 9" | 4400 | 45000 | 30800 | 340 | 130 | 61: 1 | 40% | 0.1 | 66 | -40～+120 | Ya | 49 |
| 12" | 5800 | 54400 | 40560 | 480 | 190 | 78: 1 | 40% | 0.1 | 66 | -40～+120 | Ya | 61 |
| 14" | 6550 | 68000 | 54200 | 680 | 230 | 85: 1 | 40% | 0.1 | 66 | -40～+120 | Ya | 63 |
| 17" | 9400 | 135600 | 65040 | 980 | 390 | 102: 1 | 40% | 0.1 | 66 | -40～+120 | Ya | 105 |
| 21" | 16000 | 203400 | 81000 | 1600 | 640 | 125: 1 | 40% | 0.1 | 66 | -40～+120 | Ya | 149 |
| 25" | 21000 | 271160 | 89000 | 2400 | 950 | 150: 1 | 40% | 0.1 | 66 | -40～+120 | Ya | 204 |
Aplikasi
Aplikasi uniaksial miring
Sumbu rotasi braket pelacakan uniaksial miring dipasang pada sudut kemiringan ke bidang horizontal, dan berputar di sekitar sumbu satu dimensi.Arah sumbu rotasi adalah arah utara-selatan, sehingga permukaan penerima cahaya modul fotovoltaik tegak lurus terhadap sudut datang sinar matahari semaksimal mungkin dalam arah satu dimensi.
Aplikasi sumbu vertikal
Sistem pelacakan penuh "Altitude + azimuth", yang bergerak di sepanjang dua sumbu rotasi dan memiliki dua derajat kebebasan rotasi, yang dapat sepenuhnya melacak lintasan matahari untuk memaksimalkan energi matahari yang diterima.Sangat cocok untuk daerah lintang tinggi, dan efisiensi pembangkit listrik dapat ditingkatkan secara efektif lebih dari 35%, yang secara signifikan meningkatkan efisiensi pembangkit listrik sistem fotovoltaik.
