Detail produk:
|
| Perbandingan gigi: | 125: 1 | Jenis: | Diselubungi |
|---|---|---|---|
| Aplikasi: | Energi matahari | Sopir: | Motor Hidrolik |
| Kelas IP: | IP66 | Warna: | seperti yang diminta |
| efisiensi: | 40% | Reaksi: | 0.1° |
| Menyoroti: | Container Crane Solar Slew Drive,Solar Slew Drive Torsi Tinggi,Container Crane worm gear slewing drive |
||

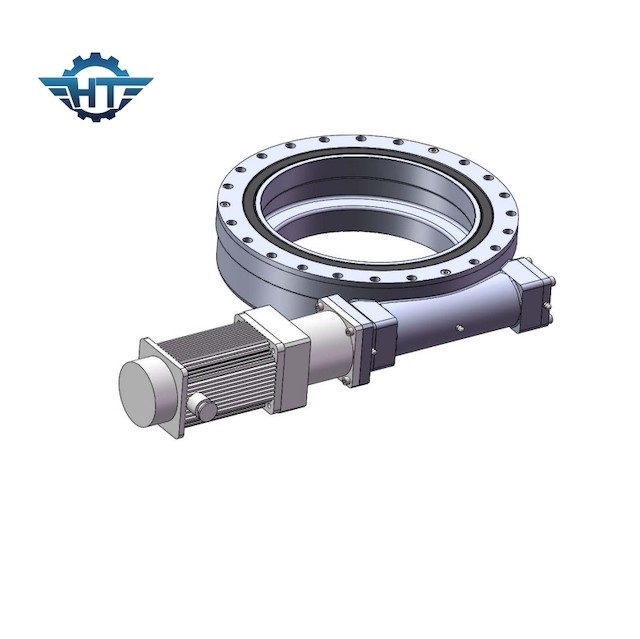

Drive Ring Slewing Presisi Tinggi, Rumah Tertutup Torsi Tinggi Untuk Energi Baru Surya
Penggerak Slewing Presisi Tinggi
Slewing drive biasanya terdiri dari worm, slewing bearing, housing, motor dan komponen lainnya.Karena komponen utamanya mengadopsi bantalan slewing, ia dapat menahan gaya aksial, gaya radial, dan momen tip pada saat yang bersamaan.Dibandingkan dengan produk slewing tradisional, drive slewing mudah dipasang, mudah dirawat, dan lebih menghemat ruang pemasangan.
Produk ini memiliki berbagai aplikasi dan dapat digunakan secara luas di truk flatbed tugas berat, derek kontainer, derek yang dipasang di truk, mesin pertambangan, kendaraan kerja udara, perangkat radar, sistem pembangkit tenaga surya untuk patroli matahari, mesin konstruksi dan baru bidang energi.Biasanya ketika penggerak putar dipasang pada mesin utama, reaksi meshing dari roda gigi cacing dan cacing memiliki pengaruh yang sangat penting pada kinerja mesin utama.
Untuk memastikan fleksibilitas operasi dan kelancaran drive slewing, ada persyaratan tertentu untuk serangan balik roda gigi cacing dan cacing drive slewing.Namun, adanya backlash pada transmisi worm gear berarti ketika arah putaran berubah, tidak ada transmisi untuk jarak tertentu, yang mempengaruhi akurasi transmisi perangkat penggerak putar.Drive slewing sering digunakan dalam situasi kerja kecepatan rendah dan beban berat.
Dengan penggunaan terus menerus, keausan roda gigi cacing dan cacing menyebabkan peningkatan serangan balik, dan peningkatan serangan balik tidak dapat disesuaikan untuk mengimbanginya, menghasilkan peningkatan dampak meshing yang berkelanjutan.Kondisi kerja drive slewing memburuk dengan tajam, yang sangat mempersingkat masa kerja drive slewing dan meningkatkan biaya penggunaan.
Parameter Kinerja seri SE
| Parameter Kinerja Model SE | ||||||||||||
| Model |
Nilai Keluaran Torsi (Nm) |
Memiringkan torsi (Nm) |
Memegang Torsi (Nm) |
Aksial Beban (kN) |
radial Beban (kN) |
Perbandingan | Efisiensi |
presisi (derajat) |
AKU P |
Bekerja Tep. (℃) |
Mengunci sendiri |
Bobot (kg) |
| 1" | 400 | 1000 | 1800 | 22 | 12 | 32:1 | 40% | 0.1 | 66 | -40～+120 | Ya | 6 |
| 3" | 600 | 1500 | 3000 | 30 | 16 | 31: 1 | 40% | 0.1 | 66 | -40～+120 | Ya | 8 |
| 5" | 800 | 6000 | 9200 | 68 | 27 | 37:1 | 40% | 0.1 | 66 | -40～+120 | Ya | 12 |
| 7" | 2000 | 13500 | 13200 | 132 | 58 | 57:1 | 40% | 0.1 | 66 | -40～+120 | Ya | 21 |
| 9" | 4400 | 45000 | 30800 | 340 | 130 | 61: 1 | 40% | 0.1 | 66 | -40～+120 | Ya | 49 |
| 12" | 5800 | 54400 | 40560 | 480 | 190 | 78: 1 | 40% | 0.1 | 66 | -40～+120 | Ya | 61 |
| 14" | 6550 | 68000 | 54200 | 680 | 230 | 85: 1 | 40% | 0.1 | 66 | -40～+120 | Ya | 63 |
| 17" | 9400 | 135600 | 65040 | 980 | 390 | 102: 1 | 40% | 0.1 | 66 | -40～+120 | Ya | 105 |
| 21" | 16000 | 203400 | 81000 | 1600 | 640 | 125: 1 | 40% | 0.1 | 66 | -40～+120 | Ya | 149 |
| 25" | 21000 | 271160 | 89000 | 2400 | 950 | 150: 1 | 40% | 0.1 | 66 | -40～+120 | Ya | 204 |
Fitur
1. Rasio roda gigi
Rotasi penggerak cincin slewing mengurangi kecepatan bagian yang digerakkan dan juga melipatgandakan torsi dan meningkatkannya secara proporsional saat kecepatan berkurang. Rasio kecepatan poros tergantung pada hubungan jumlah ulir pada cacing dengan jumlah gigi di roda atau roda cacing.
2. Cacing jam pasir
Drive slewing kami menggunakan teknologi cacing jam pasir, di mana cacing dibentuk untuk memasukkan lebih banyak gigi ke dalam roda gigi.Peningkatan keterlibatan gigi ini menghasilkan kekuatan, efisiensi, dan daya tahan yang lebih besar.
3. Fungsi
Slewing drive berfungsi dengan teknologi worm standar, dimana worm pada poros horizontal bertindak sebagai penggerak roda gigi, pada umumnya poros digerakkan oleh motor roda gigi listrik.Dan itu mengunci sendiri.
Aplikasi
1. Bidang pembangkit listrik fotovoltaik Pembangkit listrik fotovoltaik merupakan bidang aplikasi penting dari penggerak putar.Penggunaan modul surya fotovoltaik dengan penggerak putar sebagai komponen yang berputar dapat secara akurat mengatur sudut rotasi dan sudut elevasi host sesuai dengan posisi matahari yang berbeda di siang hari.Panel berada pada sudut penerimaan yang optimal.
2. Bidang pembangkit tenaga angin Sama seperti pembangkit listrik fotovoltaik, penggerak putar dapat diterapkan pada bagian yaw dari turbin angin untuk mewujudkan mekanisme rotasi 360° horizontal, sehingga dapat menyesuaikan sudut penerimaan dengan lebih baik.
