Detail produk:
|
| Model: | SE12 | Perbandingan gigi: | 78: 1 |
|---|---|---|---|
| Aplikasi: | Mesin Konstruksi | Tempat asal: | Changzhou, Cina |
| Sopir: | Motor Hidrolik | Sertifikat: | ISO9001, CE |
| Instalasi: | Horisontal atau Vertikal | Pemeliharaan: | Berdasarkan Manual |
| Warna: | seperti yang diminta | Reaksi: | 0,1° |
| Menyoroti: | 5800NM Torsi Worm Gear Slewing Drive,Motor Hidrolik Worm Gear Slewing Drive,5800NM Torsi worm slew drive |
||

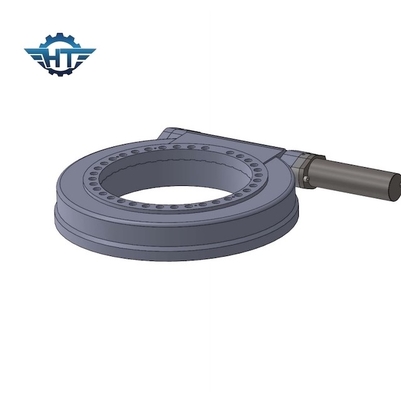

Torsi Tinggi Miring SE12 Worm Gear Bearing Dengan Motor Hidrolik Untuk Peralatan Industri
Drive Slewing Tipe Worm Gear
Drive slewing tipe worm-gear dikembangkan oleh bantalan cincin slewing.Ini terdiri dari housing, worm gear, motor, dan aksesori lainnya.Dibandingkan dengan bantalan slewing tradisional, strukturnya dipadatkan, aman, dan modularitas.Saat ini, karena permintaan untuk beban berat, perangkat worm slew drive telah dikembangkan.Ini memiliki kekompakan struktur produk yang lebih baik dan kemampuan pemuatan yang tinggi dan torsi keluaran yang lebih tinggi.
Fitur
Karakteristik mekanisme roda gigi cacing:
1. Rasio transmisi besar dapat diperoleh, yang lebih kompak daripada mekanisme roda gigi heliks sumbu terhuyung-huyung
2. Permukaan gigi meshing dari dua roda berada dalam kontak garis, dan daya dukungnya jauh lebih tinggi daripada mekanisme roda gigi heliks poros yang terhuyung-huyung
3. Drive cacing setara dengan drive sekrup, yang merupakan drive meshing multi-gigi, sehingga drive stabil dan kebisingannya kecil.
4. Mengunci sendiri.Ketika sudut timbal cacing kurang dari sudut gesekan yang setara antara gigi meshing gear, mekanisme memiliki sifat mengunci sendiri dan dapat mencapai penguncian sendiri terbalik, yaitu, hanya cacing yang dapat menggerakkan cacing, tetapi tidak cacing. .Seperti mekanisme cacing self-locking yang digunakan dalam mesin beratnya, self-locking terbaliknya dapat berperan dalam perlindungan keselamatan.
5. Efisiensi transmisi rendah dan keausannya serius.Ketika roda gigi cacing menyatu dan bergerak, selip relatif antara gigi roda gigi meshing
Kecepatan dinamisnya besar, sehingga kehilangan gesekannya besar dan efisiensinya rendah.Di sisi lain, kecepatan geser relatif menyebabkan keausan serius dan pembentukan panas pada permukaan gigi.Untuk menghilangkan panas dan mengurangi keausan, sering digunakan bahan yang lebih mahal dengan sifat anti-gesekan dan anti-aus yang baik serta perangkat pelumas yang baik, sehingga biayanya tinggi.
6. Gaya aksial cacing itu besar
Parameter Kinerja seri SE
| Parameter Kinerja Model SE | ||||||||||||
| Model |
Nilai Keluaran Torsi (Nm) |
Memiringkan torsi (Nm) |
Memegang torsi (Nm) |
Aksial Memuat (kN) |
radial Memuat (kN) |
Perbandingan | Efisiensi |
presisi (derajat) |
AKU P |
Bekerja Tep. (℃) |
Diri sendiri- penguncian |
Bobot (kg) |
| 1" | 400 | 1000 | 1800 | 22 | 12 | 32:1 | 40% | 0.1 | 66 | -40～+120 | Ya | 6 |
| 3" | 600 | 1500 | 3000 | 30 | 16 | 31: 1 | 40% | 0.1 | 66 | -40～+120 | Ya | 8 |
| 5" | 800 | 6000 | 9200 | 68 | 27 | 37:1 | 40% | 0.1 | 66 | -40～+120 | Ya | 12 |
| 7" | 2000 | 13500 | 13200 | 132 | 58 | 57:1 | 40% | 0.1 | 66 | -40～+120 | Ya | 21 |
| 9" | 4400 | 45000 | 30800 | 340 | 130 | 61: 1 | 40% | 0.1 | 66 | -40～+120 | Ya | 49 |
| 12" | 5800 | 54400 | 40560 | 480 | 190 | 78: 1 | 40% | 0.1 | 66 | -40～+120 | Ya | 61 |
| 14" | 6550 | 68000 | 54200 | 680 | 230 | 85: 1 | 40% | 0.1 | 66 | -40～+120 | Ya | 63 |
| 17" | 9400 | 135600 | 65040 | 980 | 390 | 102: 1 | 40% | 0.1 | 66 | -40～+120 | Ya | 105 |
| 21" | 16000 | 203400 | 81000 | 1600 | 640 | 125: 1 | 40% | 0.1 | 66 | -40～+120 | Ya | 149 |
| 25" | 21000 | 271160 | 89000 | 2400 | 950 | 150: 1 | 40% | 0.1 | 66 | -40～+120 | Ya | 204 |
Aplikasi
Aplikasi tersebut mencakup pelacak surya, turbin angin, antena satelit dan radar, derek truk, lift manusia, peralatan utilitas, attachment peralatan hidrolik, peralatan peralatan oli, penangan ban, penggali, dan lift otomotif.
