Detail produk:
|
| Jenis: | Gigi Cacing Amplop Tunggal | Bahan: | 42CRMN atau 50Mn |
|---|---|---|---|
| Aplikasi: | Sistem Pelacakan Sumbu Tunggal Horisontal | Kehidupan Lapangan: | 30 tahun |
| Warna: | seperti yang diminta | Ukuran: | 3 inci hingga 25 inci |
| Pasokan Motor: | 24V, 12V, 48V | Fitur: | Umur Panjang, Mengunci Diri |
| Menyoroti: | Anti Backlash Slewing Bearing Drive,48V Slewing Bearing Drive,Anti Backlash Solar Slew Drive |
||

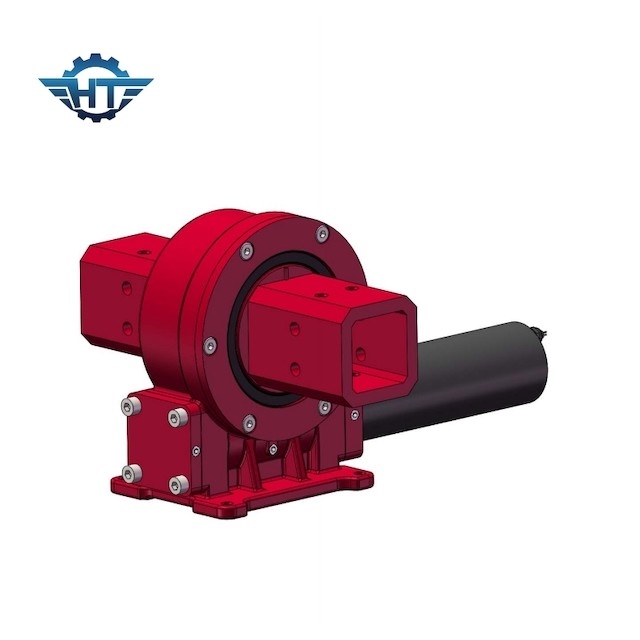

VE5 Small Backlash Enclosed Slewing Drive Untuk Sistem Pelacakan Sumbu Tunggal Horisontal
Deskripsi Worm Gears Slewing Drive
Drive Slew, yang biasa disebut sebagai drive cacing, adalah sistem yang lengkap dan siap untuk dipasang yang terdiri dari roda gigi, cacing, alas, pelat atas, dan rumahan yang benar-benar tertutup.Itu dapat disesuaikan dengan motor listrik hidrolik atau 12V / 24V / 48V, gearbox planet.Sebagai komponen kunci dari sistem pelacakan, peredam slewing disebut "jantung" dari sistem pelacakan, dan kinerja produknya secara langsung mempengaruhi keakuratan sistem pelacakan.
Parameter Kinerja Model VE
| Parameter Kinerja Model VE | ||||||||||||
| Model | Nilai Torsi Keluaran (Nm) | Memegang Torsi (kN.m) | Torsi Miring (kN.m) | Beban Aksial (kN) | Beban Radial (kN) | Perbandingan | Efisiensi |
presisi (Derajat) |
AKU P | Tep Kerja (℃) | Mengunci sendiri | Berat (kg) |
| 3" | 806 | 9 | 5 | 22 | 15 | 31: 1 | 40% | 0,15 | 66 | -40～+80 | Ya | 12kg |
| 5" | 962 | 30 | 6 | 16 | 27 | 37:1 | 40% | 0,15 | 66 | -40～+80 | Ya | 18kg |
| 7" | 7344 | 60 | 10 | 34 | 58 | 51:1 | 40% | 0,15 | 66 | -40～+80 | Ya | 32kg |
| 8" | 8000 | 70 | 14 | 50 | 80 | 50:1 | 40% | 0,15 | 66 | -40～+80 | Ya | 28kg |
| 9" | 8784 | 80 | 16 | 60 | 130 | 61: 1 | 40% | 0,15 | 66 | -40～+80 | Ya | 52kg |
| 12" | 11232 | 100 | 25 | 77 | 190 | 78: 1 | 40% | 0,15 | 66 | -40～+80 | Ya | 65kg |
| 14" | 12240 | 120 | 48 | 110 | 230 | 85: 1 | 40% | 0,15 | 66 | -40～+80 | Ya | 88 kg |
| 17" | 14688 | 136 | 67 | 142 | 390 | 102: 1 | 40% | 0,15 | 66 | -40～+80 | Ya | 135 kg |
| 21" | 18000 | 140 | 89 | 337 | 640 | 125: 1 | 40% | 0,15 | 66 | -40～+80 | Ya | 192 kg |
| 25" | 21600 | 150 | 112 | 476 | 950 | 150: 1 | 40% | 0,15 | 66 | -40～+80 | Ya | 251 kg |
Fitur
Akurasi yang andal dengan cacing pembungkus toroidal, juga banyak fitur dan keunggulan
Dirancang untuk pelacak surya sumbu tunggal dan aplikasi yang membutuhkan output sumbu horizontal
Menggunakan prinsip bantalan slewing
±60 ° rotasi
Set gigi pengunci sendiri
Torsi input, torsi output, dan pemasangan dapat disesuaikan
Opsi bermotor
Aplikasi
Roda gigi cacing dan penggerak cacing memiliki karakteristik penguncian otomatis terbalik, yang dapat mewujudkan penguncian otomatis terbalik, yaitu, hanya cacing yang dapat menggerakkan roda gigi cacing, tetapi cacing tidak dapat digerakkan oleh roda gigi cacing untuk bergerak.Ketika sudut timbal cacing kurang dari sudut gesekan yang setara antara gigi meshing gear, mekanisme memiliki sifat mengunci sendiri dan dapat mencapai penguncian sendiri terbalik, yaitu, hanya cacing yang dapat menggerakkan roda cacing, tetapi cacing tidak dapat digerakkan oleh roda cacing.Seperti mekanisme cacing self-locking yang digunakan dalam mesin beratnya, self-locking terbaliknya dapat berperan dalam perlindungan keselamatan.Fitur ini membuat perangkat penggerak slewing banyak digunakan dalam pengangkatan, pekerjaan udara, dan peralatan lainnya.Sambil meningkatkan kandungan teknologi mesin utama, itu juga sangat meningkatkan stabilitas operasi dan faktor keamanan mesin utama.Ini adalah perwujudan penting dari aplikasi konstruksi yang aman dari peralatan mekanis.
