Detail produk:
|
| Tipe Penggerak Slewing: | Perlengkapan Cacing Anti Serangan Balik | bahan cacing: | 42CrMo/50Mn |
|---|---|---|---|
| Aplikasi: | Panel PV Pelacak Surya Sumbu Tunggal | Ukuran: | 3 inci hingga 25 inci |
| Kehidupan Lapangan: | 30 tahun | Warna: | Pelanggan diperlukan |
| Motor: | 24V/12V/48VDC | Pemeliharaan: | Bebas |
| Menyoroti: | VE5 Double Enveloped Solar Slew Drive,48V 42CrMo Solar Slew Drive,48V 42CrMo Worm Gear Slew Drive |
||

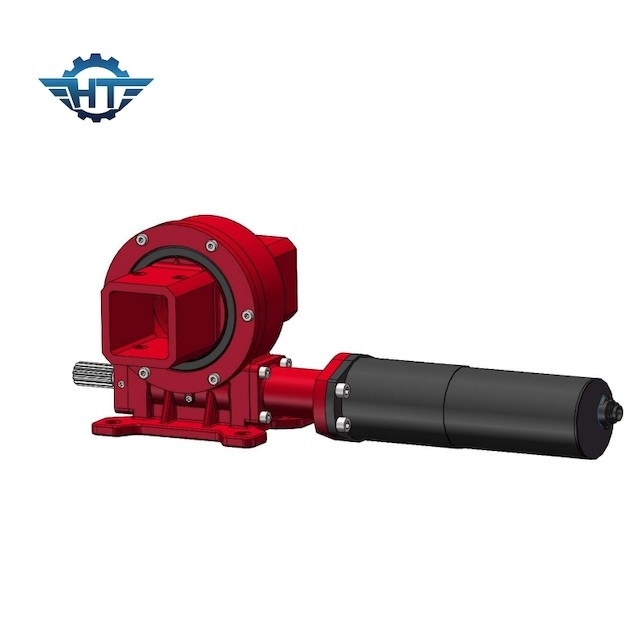

VE5 Double Enveloped Worm Gear Slewing Drive Untuk Panel PV Single Axis Solar Trackers
Enveloping Electric Slew Drive Deskripsi
Penggerak slewing listrik yang membungkus terutama dirancang dan digunakan dalam trackin pembangkit listrik fotovoltaik.seperti sistem pelacakan sumbu tunggal horizontal, sistem pelacakan tautan besar, sistem pelacakan tautan sumbu tunggal miring, sistem pelacakan sumbu tunggal miring, dan sistem pelacakan sumbu ganda.
Parameter Kinerja Model VE
| Parameter Kinerja Model VE | ||||||||||||
| Model | Nilai Torsi Keluaran (Nm) | Memegang Torsi (kN.m) | Torsi Miring (kN.m) | Beban Aksial (kN) | Beban Radial (kN) | Perbandingan | Efisiensi |
presisi (Derajat) |
AKU P | Tep Kerja (℃) | Mengunci sendiri | Berat (kg) |
| 3" | 806 | 9 | 5 | 22 | 15 | 31: 1 | 40% | 0,15 | 66 | -40～+80 | Ya | 12kg |
| 5" | 962 | 30 | 6 | 16 | 27 | 37:1 | 40% | 0,15 | 66 | -40～+80 | Ya | 18kg |
| 7" | 7344 | 60 | 10 | 34 | 58 | 51:1 | 40% | 0,15 | 66 | -40～+80 | Ya | 32kg |
| 8" | 8000 | 70 | 14 | 50 | 80 | 50:1 | 40% | 0,15 | 66 | -40～+80 | Ya | 28kg |
| 9" | 8784 | 80 | 16 | 60 | 130 | 61: 1 | 40% | 0,15 | 66 | -40～+80 | Ya | 52kg |
| 12" | 11232 | 100 | 25 | 77 | 190 | 78: 1 | 40% | 0,15 | 66 | -40～+80 | Ya | 65kg |
| 14" | 12240 | 120 | 48 | 110 | 230 | 85: 1 | 40% | 0,15 | 66 | -40～+80 | Ya | 88 kg |
| 17" | 14688 | 136 | 67 | 142 | 390 | 102: 1 | 40% | 0,15 | 66 | -40～+80 | Ya | 135 kg |
| 21" | 18000 | 140 | 89 | 337 | 640 | 125: 1 | 40% | 0,15 | 66 | -40～+80 | Ya | 192 kg |
| 25" | 21600 | 150 | 112 | 476 | 950 | 150: 1 | 40% | 0,15 | 66 | -40～+80 | Ya | 251 kg |
Aplikasi
1. Hubungan sumbu tunggal datar
Cocok untuk garis lintang di bawah 30 derajat dan kemiringan tanah kurang dari 12 derajat.
2. Tautan sumbu tunggal miring
Cocok untuk lintang sedang hingga tinggi, tanahnya harus rata.
3. Unit sumbu tunggal miring
Cocok untuk lintang sedang hingga tinggi.
4. Sistem pelacakan surya sumbu ganda
Pelacakan sumbu ganda
Pelacakan sumbu ganda, dengan dua sumbu berputar yang bergerak pada saat yang sama, dapat memastikan bahwa panel surya selalu tegak lurus terhadap sinar matahari, sehingga pelacakan sumbu ganda meningkatkan efisiensi pembangkit tenaga surya.
