Detail produk:
|
| Perbandingan gigi: | 102: 1 | Torsi Keluaran Normal: | 9400 Nm |
|---|---|---|---|
| Tempat asal: | Changzhou, Cina | Memegang Torsi: | 65040 Nm |
| Torsi Miring: | 135600 Nm | Mengunci sendiri: | Ya |
| Penggunaan: | Sistem Tenaga Surya | Fitur: | Kebisingan Rendah |
| Menyoroti: | 14 Inch Single Axis Slewing Drive,Slewing Drive Untuk Solar Tracker SE14,SE14 Slew Drive Gearbox |
||

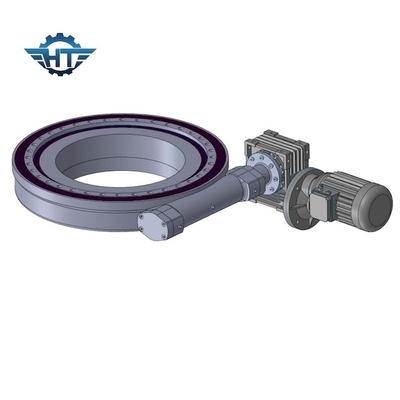

14 Inches IP66 Momen Tinggi Torsi Listrik Slew Gear Reducer Untuk Sistem Tenaga Surya
Deskripsi Peredam Slew Gear Listrik
Electric Drive Slewing Drive Tracker: Sistem penggerak listrik mengubah energi listrik menjadi gerakan rotasi pada motor AC, motor DC brush, atau motor DC brushless.Motor diarahkan dengan gearbox untuk mencapai torsi tinggi.Tahap akhir gearbox mentransmisikan gerakan linier atau rotasi untuk mendorong sumbu rotasi pelacak.
Parameter Kinerja seri SE
| Parameter Kinerja Model SE | ||||||||||||
| Model |
Nilai Keluaran Torsi (Nm) |
Memiringkan torsi (Nm) |
Memegang torsi (Nm) |
Aksial Memuat (kN) |
radial Memuat (kN) |
Perbandingan | Efisiensi |
presisi (derajat) |
AKU P |
Bekerja Tep. (℃) |
Diri sendiri- penguncian |
Bobot (kg) |
| 1" | 400 | 1000 | 1800 | 22 | 12 | 32:1 | 40% | 0.1 | 66 | -40～+120 | Ya | 6 |
| 3" | 600 | 1500 | 3000 | 30 | 16 | 31: 1 | 40% | 0.1 | 66 | -40～+120 | Ya | 8 |
| 5" | 800 | 6000 | 9200 | 68 | 27 | 37:1 | 40% | 0.1 | 66 | -40～+120 | Ya | 12 |
| 7" | 2000 | 13500 | 13200 | 132 | 58 | 57:1 | 40% | 0.1 | 66 | -40～+120 | Ya | 21 |
| 9" | 4400 | 45000 | 30800 | 340 | 130 | 61: 1 | 40% | 0.1 | 66 | -40～+120 | Ya | 49 |
| 12" | 5800 | 54400 | 40560 | 480 | 190 | 78: 1 | 40% | 0.1 | 66 | -40～+120 | Ya | 61 |
| 14" | 6550 | 68000 | 54200 | 680 | 230 | 85: 1 | 40% | 0.1 | 66 | -40～+120 | Ya | 63 |
| 17" | 9400 | 135600 | 65040 | 980 | 390 | 102: 1 | 40% | 0.1 | 66 | -40～+120 | Ya | 105 |
| 21" | 16000 | 203400 | 81000 | 1600 | 640 | 125: 1 | 40% | 0.1 | 66 | -40～+120 | Ya | 149 |
| 25" | 21000 | 271160 | 89000 | 2400 | 950 | 150: 1 | 40% | 0.1 | 66 | -40～+120 | Ya | 204 |
Slewing Drive Motor DC
1. Mengadopsi struktur pendukung ganda untuk poros keluaran sehingga torsi maksimum gearbox meningkat banyak.
2. Roda matahari dan roda planet dihubungkan oleh spline yang meningkatkan torsi maksimum gearbox dan memperpanjang umur.
3. Kami menggunakan roda gigi heliks pada tahap input yang membuat kebisingan rendah dan berjalan lancar dalam kecepatan tinggi.Cincin roda gigi bagian dalam dipisahkan sehingga kami dapat membuat lebih banyak rasio dan desainnya fleksibel.Gearbox dan motor ditempatkan dengan jahitan yang diperbaiki dengan sekrup di aksial yang meningkatkan presisi pencocokan dan mengurangi kebisingan.
4. Kami menggunakan rolling pin holder di dalam planetary wheel. Kami menggunakan rolling pin grinding bukan sliding grinding sehingga umur gearbox lebih lama.
5. Struktur pendukung ganda;Penggerindaan internal pada lubang bagian dalam roda gigi planetary membuat kebulatan lubang bagian dalam kurang dari 0,003mm; berjalan dengan menggulung bukannya meluncur;Pengikisan presisi permukaan gigi HRC60; Mengadopsi semua teknologi ini memastikan pengoperasian yang sangat tenang dan stabil dan waktu umur yang panjang lebih dari 10.000 jam.
Aplikasi
Sistem pelacakan sumbu tunggal: Sistem pembangkit listrik fotovoltaik surya menggunakan perangkat penggerak slewing memiliki karakteristik biaya rendah, kinerja stabil, struktur wajar, pelacakan akurat, dan mudah digunakan.Tidak perlu menghitung data posisi matahari di berbagai tempat, dan tidak dibatasi oleh kondisi geografis dan eksternal, memastikan sistem menghadap matahari dan melacak matahari secara akurat kapan saja, di mana saja.Ini dapat digunakan secara normal dalam kisaran suhu -20 ° C hingga 120 ° C.Akurasi pelacakan bisa mencapai 0,1°.Maksimalkan akurasi pelacakan matahari dan maksimalkan pemanfaatan energi matahari.
