Detail produk:
|
| Tempat asal: | Changzhou, Cina | Sertifikasi: | ISO, CE |
|---|---|---|---|
| kelas IP: | IP66 Terlampir | Mengunci sendiri: | Ya |
| Jenis: | Penggerak Slewing 1 Inci | Bahan: | 42CrMo atau 50Mn |
| Ukuran opsional:: | 3 Inci ~ 25 Inci | Aplikasi: | Pelacak Surya Matahari |
| Menyoroti: | 3 "Horizontal Worm Drive Slew Ring,Worm Drive Slew Ring 50Mn,ISO9001 worm slew drive |
||

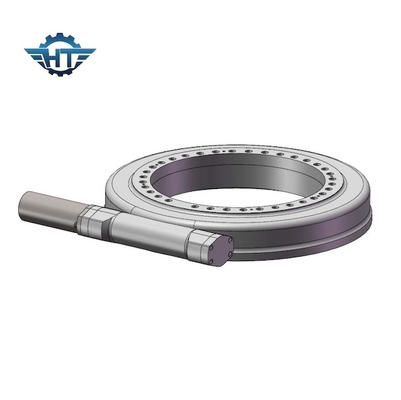

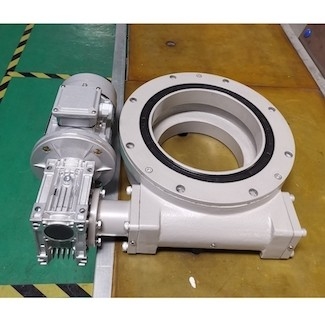

3 Inches Horizontal Slew Drive Dengan Hardened Tooch Untuk Sun Solar Tracker
Deskripsi Penggerak Slew Horisontal
Slew drive sangat cocok untuk aplikasi yang memerlukan penahan beban dan torsi rotasi dari gear box yang sama.Drive dilengkapi dengan teknologi cacing jam pasir, yang meningkatkan efisiensi drive.Perbedaan antara teknologi normal dan jam pasir adalah, dalam sistem roda gigi cacing konvensional, hanya satu gigi roda gigi yang bersentuhan dengan poros cacing, sedangkan pada jam pasir memiliki kontak multi-gigi.
Keuntungan
Strukturnya kompak, jarak pengembalian kecil, presisi tinggi, masa pakai sangat lama, dan torsi keluaran terukur dapat dibuat sangat besar.Tapi harganya sedikit lebih mahal.Pereduksi planet umumnya digunakan ketika torsi tinggi diperlukan dalam ruang terbatas, yaitu volume kecil dan torsi besar, dan keandalan serta masa pakainya lebih baik daripada peredam roda gigi taji.Spur gear reducer digunakan untuk konsumsi arus yang lebih rendah, kebisingan rendah dan efisiensi tinggi aplikasi biaya rendah.Pereduksi planet dicirikan oleh ukuran kecil, torsi keluaran tinggi, dan efisiensi transmisi tinggi, selama mereka memiliki persyaratan ini.
Parameter Kinerja seri SE
| Parameter Kinerja Model SE | ||||||||||||
| Model |
Nilai Keluaran Torsi (Nm) |
Memiringkan torsi (Nm) |
Memegang torsi (Nm) |
Aksial Memuat (kN) |
radial Memuat (kN) |
Perbandingan | Efisiensi |
presisi (derajat) |
AKU P |
Bekerja Tep. (℃) |
Diri sendiri- penguncian |
Bobot (kg) |
| 1" | 400 | 1000 | 1800 | 22 | 12 | 32:1 | 40% | 0.1 | 66 | -40～+120 | Ya | 6 |
| 3" | 600 | 1500 | 3000 | 30 | 16 | 31: 1 | 40% | 0.1 | 66 | -40～+120 | Ya | 8 |
| 5" | 800 | 6000 | 9200 | 68 | 27 | 37:1 | 40% | 0.1 | 66 | -40～+120 | Ya | 12 |
| 7" | 2000 | 13500 | 13200 | 132 | 58 | 57:1 | 40% | 0.1 | 66 | -40～+120 | Ya | 21 |
| 9" | 4400 | 45000 | 30800 | 340 | 130 | 61: 1 | 40% | 0.1 | 66 | -40～+120 | Ya | 49 |
| 12" | 5800 | 54400 | 40560 | 480 | 190 | 78: 1 | 40% | 0.1 | 66 | -40～+120 | Ya | 61 |
| 14" | 6550 | 68000 | 54200 | 680 | 230 | 85: 1 | 40% | 0.1 | 66 | -40～+120 | Ya | 63 |
| 17" | 9400 | 135600 | 65040 | 980 | 390 | 102: 1 | 40% | 0.1 | 66 | -40～+120 | Ya | 105 |
| 21" | 16000 | 203400 | 81000 | 1600 | 640 | 125: 1 | 40% | 0.1 | 66 | -40～+120 | Ya | 149 |
| 25" | 21000 | 271160 | 89000 | 2400 | 950 | 150: 1 | 40% | 0.1 | 66 | -40～+120 | Ya | 204 |
Aplikasi
Penggunaan sistem pelacakan fotovoltaik penggerak putar dapat dibagi menjadi dua jenis sesuai dengan metode kontrol:
(1) Kontrol pasif.Pelacak surya pasif biasanya mengandalkan kekuatan lingkungan untuk membuat perubahan kepadatan fluida.Perubahan ini memberikan kekuatan internal yang digunakan untuk membuat komponen melacak matahari.
(2) Kontrol aktif.Pelacak surya aktif menggunakan daya yang disediakan secara eksternal untuk menggerakkan sirkuit dan aktuator (motor, hidrolik, dll.) untuk membuat komponen melacak matahari.Kontrol loop terbuka adalah metode pelacakan yang tidak menggunakan sensor yang secara langsung mendeteksi posisi matahari.Ini menggunakan perhitungan matematis dari posisi matahari (berdasarkan waktu hari, tanggal, lokasi, dll.) untuk menentukan di mana pelacak harus berorientasi dan menggerakkan drivetrain pelacak yang sesuai.
