Detail produk:
|
| Bahan: | 50Mn, 42CrMo | Model: | 3 inci |
|---|---|---|---|
| Perbandingan gigi: | 31: 1 | Nilai Torsi Keluaran: | 600 Nm |
| Memegang Torsi: | 1500 Nm | Torsi Miring: | 3000 Nm |
| lubang pemasangan: | 6 * M6 | Warna standar: | RAL 9006 |
| Menyoroti: | SE3 Single Axis Slewing Drive,Multi Tooth Single Axis Slewing Drive,SE3 Slewing Ring Drive |
||

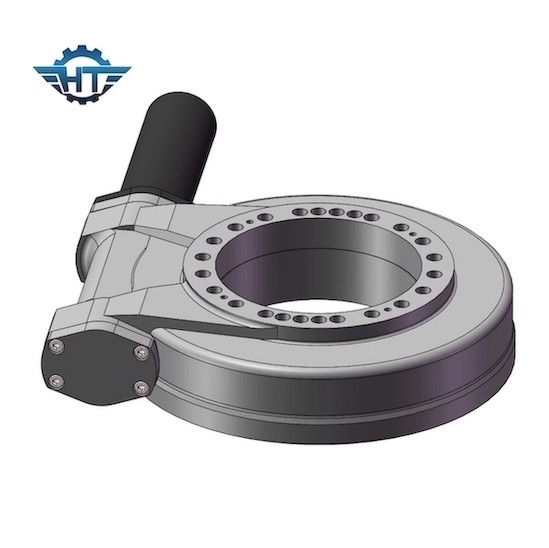

SE3 Worm Gear Small Slewng Ring Drive Untuk Sistem Pelacakan Surya Inline
Deskripsi Drive Ring Slewng Kecil
Drive slewing kami terdiri dari housing, slewing bearing, sealing, enveloping worm, dan aksesori perangkat keras standar lainnya.Kami juga dapat mencocokkan berbagai jenis motor seperti motor roda gigi planetary elektronik 12VDC atau 24VDC, motor hidrolik, yang dapat bergerak searah jarum jam dan berlawanan arah jarum jam dengan kinerja yang stabil dan efisiensi tinggi.
Keuntungan
1. Torsi backholding tinggi untuk meningkatkan keamanan sistem pelacakan surya
2. Rentang putar 360 derajat
3. Membungkus drive worm di dalam
4. Kontak multi gigi untuk memastikan beban tinggi
5. Fungsi penguncian sendiri
Parameter Kinerja seri SE
| Parameter Kinerja Model SE | ||||||||||||
| Model |
Nilai Keluaran Torsi (Nm) |
Memiringkan torsi (Nm) |
Memegang torsi (Nm) |
Aksial Memuat (kN) |
radial Memuat (kN) |
Perbandingan | Efisiensi |
presisi (derajat) |
AKU P |
Bekerja Tep. (℃) |
Diri sendiri- penguncian |
Bobot (kg) |
| 1" | 400 | 1000 | 1800 | 22 | 12 | 32:1 | 40% | 0.1 | 66 | -40～+120 | Ya | 6 |
| 3" | 600 | 1500 | 3000 | 30 | 16 | 31: 1 | 40% | 0.1 | 66 | -40～+120 | Ya | 8 |
| 5" | 800 | 6000 | 9200 | 68 | 27 | 37:1 | 40% | 0.1 | 66 | -40～+120 | Ya | 12 |
| 7" | 2000 | 13500 | 13200 | 132 | 58 | 57:1 | 40% | 0.1 | 66 | -40～+120 | Ya | 21 |
| 9" | 4400 | 45000 | 30800 | 340 | 130 | 61: 1 | 40% | 0.1 | 66 | -40～+120 | Ya | 49 |
| 12" | 5800 | 54400 | 40560 | 480 | 190 | 78: 1 | 40% | 0.1 | 66 | -40～+120 | Ya | 61 |
| 14" | 6550 | 68000 | 54200 | 680 | 230 | 85: 1 | 40% | 0.1 | 66 | -40～+120 | Ya | 63 |
| 17" | 9400 | 135600 | 65040 | 980 | 390 | 102: 1 | 40% | 0.1 | 66 | -40～+120 | Ya | 105 |
| 21" | 16000 | 203400 | 81000 | 1600 | 640 | 125: 1 | 40% | 0.1 | 66 | -40～+120 | Ya | 149 |
| 25" | 21000 | 271160 | 89000 | 2400 | 950 | 150: 1 | 40% | 0.1 | 66 | -40～+120 | Ya | 204 |
Catatan: Untuk dimensi dan parameter yang lebih detail, lihat gambar penjualan kami.
Layanan yang Disesuaikan
1. Desain khusus berdasarkan aplikasi dan proyek yang berbeda
2. Berbagai jenis motor dapat dicocokkan, seperti motor hidrolik, motor stepper, motor listrik, dll.
3. Warna yang berbeda tersedia berdasarkan kode RAL;warna standar kami adalah RAL 9006.
Aplikasi
Sistem Pelacakan Drive Slewing Drive Pasif Sistem Pasif
Tekanan diferensial hidraulik digunakan untuk menggerakkan poros pelacak.Tekanan diferensial diperoleh dengan gradien termal yang berbeda yang diciptakan oleh nuansa yang berbeda.Pelacak bergerak untuk menyamakan tekanan diferensial ini.
