Detail produk:
|
| Model: | 12 inci | Perbandingan gigi: | 78: 1 |
|---|---|---|---|
| Aplikasi: | Pelacak Energi Surya | Tempat asal: | Changzhou, Cina |
| Sopir: | Motor Gigi 24VDC | Sertifikat: | ISO9001, CE |
| Fitur: | Mengunci sendiri | Pemeliharaan: | Bebas |
| Warna: | seperti yang diminta | Reaksi: | 0,1 derajat |
| Menyoroti: | SE12 Horizontal Single Axis Slewing Drive,IP66 Enclosed Slewing Drive,Enclosed housing solar tracker Slewing drive |
||

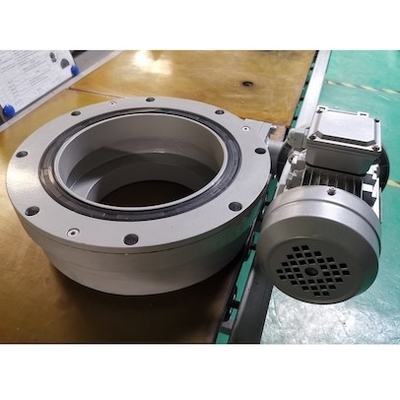

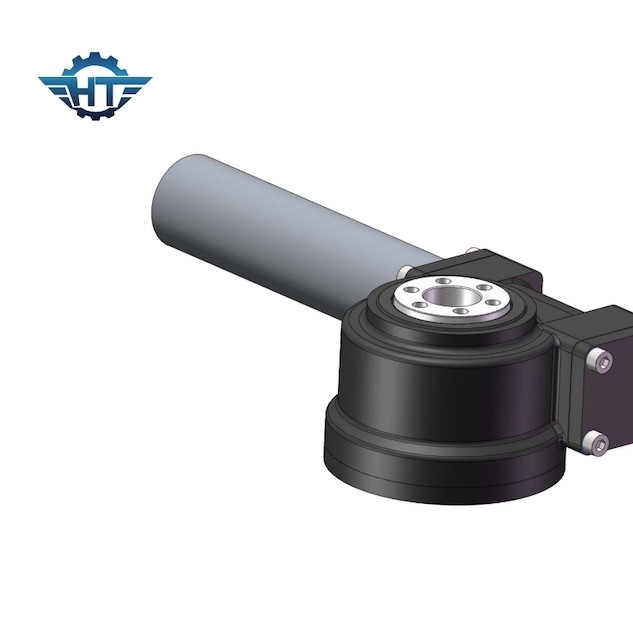

SE12 Horizontal Slew Drive Dengan Perumahan Tertutup IP66 Untuk Pelacak Energi Surya
Deskripsi Penggerak Slew Horisontal
Penggerak slewing sebagai gearbox karena komponen gerak inti adalah bantalan slewing dan poros cacing.Ini juga terdiri dari komponen tambahan seperti segel, rumah, dan motor.Sebagai sumber tenaga, motor penggerak biasanya berupa motor roda gigi planetary DC atau motor roda gigi AC.Motor hidrolik AC terutama digunakan dalam mesin konstruksi sebagai sistem penggerak daya.Karena komponen inti adalah penggerak ring slewing, girboks slewing dapat dengan mudah menahan gaya aksial dan radial.Prinsip kerja penggerak slew: Cacing digerakkan oleh motor, yang menggerakkan cincin luar cincin slewing untuk berputar;Cincin luar mengeluarkan torsi melalui flensa dan cincin bagian dalam dari cincin slewing dipasang di rumahan.
Keuntungan Slewing Drive
Penggerak slewing memiliki penguncian otomatis terbalik karena penggerak roda gigi cacing dengan karakteristik penguncian otomatis terbalik.Fitur ini sangat meningkatkan stabilitas pengoperasian host dan faktor keamanan.Dibandingkan dengan produk swing tradisional, slewing drive gearbox mudah dipasang, mudah dirawat, dan menghemat banyak ruang pemasangan.
Parameter Kinerja seri SE
| Parameter Kinerja Model SE | ||||||||||||
| Model |
Nilai Keluaran Torsi (Nm) |
Memiringkan torsi (Nm) |
Memegang torsi (Nm) |
Aksial Memuat (kN) |
radial Memuat (kN) |
Perbandingan | Efisiensi |
presisi (derajat) |
AKU P |
Bekerja Tep. (℃) |
Diri sendiri- penguncian |
Bobot (kg) |
| 1" | 400 | 1000 | 1800 | 22 | 12 | 32:1 | 40% | 0.1 | 66 | -40～+120 | Ya | 6 |
| 3" | 600 | 1500 | 3000 | 30 | 16 | 31: 1 | 40% | 0.1 | 66 | -40～+120 | Ya | 8 |
| 5" | 800 | 6000 | 9200 | 68 | 27 | 37:1 | 40% | 0.1 | 66 | -40～+120 | Ya | 12 |
| 7" | 2000 | 13500 | 13200 | 132 | 58 | 57:1 | 40% | 0.1 | 66 | -40～+120 | Ya | 21 |
| 9" | 4400 | 45000 | 30800 | 340 | 130 | 61: 1 | 40% | 0.1 | 66 | -40～+120 | Ya | 49 |
| 12" | 5800 | 54400 | 40560 | 480 | 190 | 78: 1 | 40% | 0.1 | 66 | -40～+120 | Ya | 61 |
| 14" | 6550 | 68000 | 54200 | 680 | 230 | 85: 1 | 40% | 0.1 | 66 | -40～+120 | Ya | 63 |
| 17" | 9400 | 135600 | 65040 | 980 | 390 | 102: 1 | 40% | 0.1 | 66 | -40～+120 | Ya | 105 |
| 21" | 16000 | 203400 | 81000 | 1600 | 640 | 125: 1 | 40% | 0.1 | 66 | -40～+120 | Ya | 149 |
| 25" | 21000 | 271160 | 89000 | 2400 | 950 | 150: 1 | 40% | 0.1 | 66 | -40～+120 | Ya | 204 |
Aplikasi
Slewing drive adalah produk kontrol gerak yang sempurna untuk aplikasi yang membutuhkan kekuatan torsi rotasi.
Slew Drive For Solar: dirancang dalam rotasi panel fotovoltaik surya dan meningkatkan efisiensi pembangkit listrik.Solusi pelacakan surya sumbu tunggal & sumbu ganda tersedia.Power Jack Motion slewing drive untuk aplikasi sistem pelacakan surya termasuk Solar Concentrator Solar Dish, CPV (Concentrated Photovoltaics), CSP (Concentrated solar power), solar parabolic trough, PV tracker
Untuk generator angin: Slewing drive digunakan untuk memutar tumpuan di turbin angin
Slewing Drive untuk Aplikasi Mesin Konstruksi: diterapkan secara luas pada truk derek yang dipasang, platform kerja udara, Dock Crane, Timber Grab
Untuk Pasar Industri: Jalur Otomasi/Perakitan, lengan robot
Untuk Satelit: slew drive dapat digunakan untuk komunikasi luar angkasa dan sistem penentuan posisi global di parabola
