Detail produk:
|
| Perbandingan gigi: | 61: 1 | Jenis: | Diselubungi |
|---|---|---|---|
| Aplikasi: | Energi matahari | Sopir: | DC/AC |
| Kelas IP: | IP66 | Warna: | seperti yang diminta |
| efisiensi: | 40% | Reaksi: | 0,1 derajat |
| Menyoroti: | Akurasi Tinggi Worm Gear Slewing Drive,PV Tracker Worm Gear Slewing Drive,SE9 solar tracker drive |
||

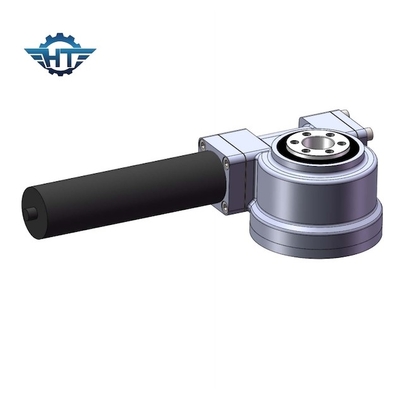

SE9 Drive Slewing Worm Gear Akurasi Tinggi Untuk Energi Tenaga Pelacak Surya PV
Deskripsi Drive Slewing Worm Gear Akurasi Tinggi
Transmisi mekanis yang digerakkan motor listrik

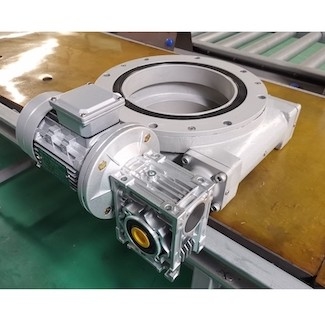

Penggerak peredam gigi cacing motor horizontal
Urutan transmisi: kopling motor horizontal dengan peredam roda gigi rem-cacing rem dengan kopling torsi batas-tahap terakhir pinion berputar di sekitar ring gear besar.
Fitur: rasio transmisi besar, struktur kompak, operasi stabil, efisiensi transmisi tinggi
tingkat rendah.
Parameter Kinerja seri SE
| Parameter Kinerja Model SE | ||||||||||||
| Model |
Nilai Keluaran Torsi (Nm) |
Memiringkan torsi (Nm) |
Memegang torsi (Nm) |
Aksial Memuat (kN) |
radial Memuat (kN) |
Perbandingan | Efisiensi |
presisi (derajat) |
AKU P |
Bekerja Tep. (℃) |
Diri sendiri- penguncian |
Bobot (kg) |
| 1" | 400 | 1000 | 1800 | 22 | 12 | 32:1 | 40% | 0.1 | 66 | -40～+120 | Ya | 6 |
| 3" | 600 | 1500 | 3000 | 30 | 16 | 31: 1 | 40% | 0.1 | 66 | -40～+120 | Ya | 8 |
| 5" | 800 | 6000 | 9200 | 68 | 27 | 37:1 | 40% | 0.1 | 66 | -40～+120 | Ya | 12 |
| 7" | 2000 | 13500 | 13200 | 132 | 58 | 57:1 | 40% | 0.1 | 66 | -40～+120 | Ya | 21 |
| 9" | 4400 | 45000 | 30800 | 340 | 130 | 61: 1 | 40% | 0.1 | 66 | -40～+120 | Ya | 49 |
| 12" | 5800 | 54400 | 40560 | 480 | 190 | 78: 1 | 40% | 0.1 | 66 | -40～+120 | Ya | 61 |
| 14" | 6550 | 68000 | 54200 | 680 | 230 | 85: 1 | 40% | 0.1 | 66 | -40～+120 | Ya | 63 |
| 17" | 9400 | 135600 | 65040 | 980 | 390 | 102: 1 | 40% | 0.1 | 66 | -40～+120 | Ya | 105 |
| 21" | 16000 | 203400 | 81000 | 1600 | 640 | 125: 1 | 40% | 0.1 | 66 | -40～+120 | Ya | 149 |
| 25" | 21000 | 271160 | 89000 | 2400 | 950 | 150: 1 | 40% | 0.1 | 66 | -40～+120 | Ya | 204 |
Aplikasi
Penggerak slew pelacak surya terutama digunakan untuk sistem pelacakan surya berikut:
1. Sistem pelacakan surya sumbu tunggal horizontal.Untuk sistem pelacakan surya sumbu tunggal horizontal, balok utama panel surya akan menyesuaikan sudut untuk secara tepat melacak sudut deklinasi.Drive slewing semacam ini hanya diterapkan untuk daerah lintang rendah.
2. Sistem Pelacakan Sumbu Tunggal Miring.Pelacak Sumbu Tunggal Miring cocok untuk area dengan garis lintang lebih tinggi dari 40 derajat, yang dapat memaksimalkan manfaat hasil daya.
3. sistem pelacakan surya sumbu ganda.Sistem pelacakan matahari sumbu ganda adalah sistem pelacakan penuh "ketinggian + azimut", ia bergerak di sepanjang dua sumbu rotasi dengan dua derajat rotasi untuk sepenuhnya melacak orbit matahari dan memaksimalkan penerimaan energi matahari.Drive slewing semacam ini cocok untuk daerah lintang tinggi dan efisiensi pembangkit listrik akan meningkat lebih dari 35%, yang secara signifikan meningkatkan efisiensi sistem pembangkit tenaga surya.
Pengemasan dan Pengiriman
Kemasan Dalam: film plastik anti karat;kantong plastik vakum.
Kemasan Luar: karton keras;kotak kayu ;palet kayu.
Istilah pengiriman: dengan mengungkapkan;lewat udara;melalui darat;Melalui laut.
Untuk sampel, karena slew drive dengan dimensi kecil tetapi bobot berat, itu bukan biaya pengiriman yang efektif melalui laut sedangkan pengiriman ekspres dengan cara yang hemat biaya, staf logistik kami akan meminta TNT, DHL, UPS, FEDEX, untuk membandingkan ekspres harga untuk menemukan cara yang paling hemat biaya.
Jika dalam pesanan massal di masa depan, kami merekomendasikan kapal melalui laut.
