Detail produk:
|
| Jenis: | Penggerak Slewing SE1 | Aplikasi: | Pelacak Surya |
|---|---|---|---|
| Lindungi Fitur: | IP66 Terlampir | Tempat asal: | Changzhou, Cina |
| Bahan: | 42CrMo atau 50Mn | Jaminan: | 5 ~ 10 Tahun |
| lubang pemasangan: | 6xM6 | Bobot: | 6 Kg |
| Menyoroti: | 12VDC Worm Slew Drive,SE1 Slew Drive Motor,SE1 solar slew drive |
||

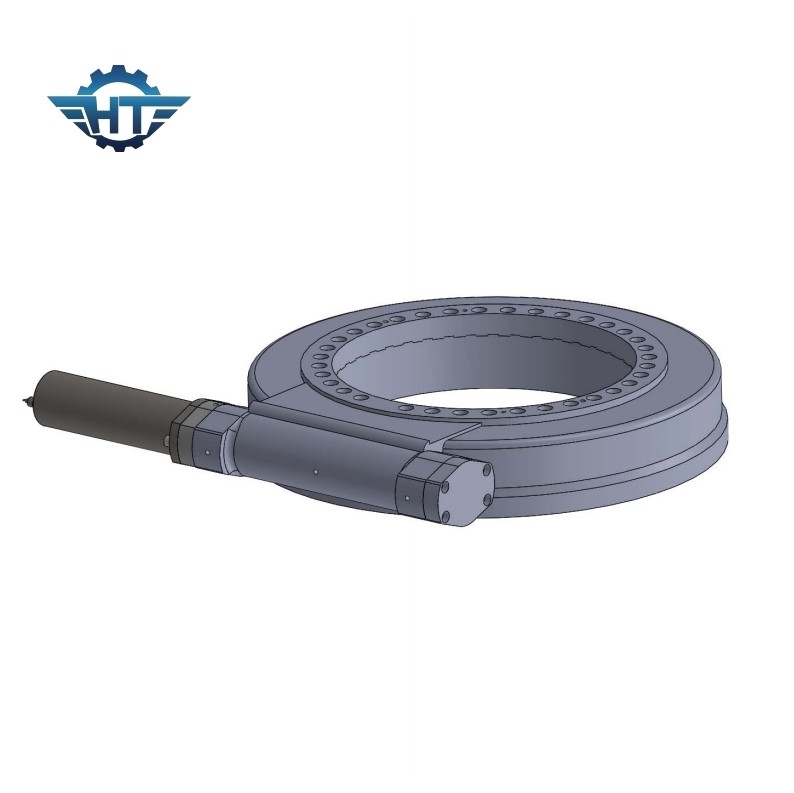

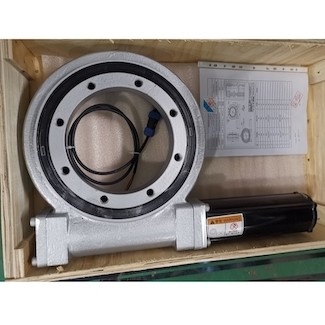

SE1 IP66 Enclosed Slew Ring Drive 12VDC Motor Untuk Sistem Pelacakan Tunggal
Deskripsi Drive Cincin Slew Terlampir
Teknologi cacing jam pasir memberikan lebih banyak kontak gigi, torsi yang lebih tinggi memberikan solusi yang ekonomis dan ringkas dengan biaya perawatan yang rendah;teknologi pemrosesan slewing gear dan raceway harden meningkatkan masa pakai slew drive;semua komponen mekanisme slewing diuji secara ketat dan memiliki jaminan kualitas yang baik;desain disesuaikan tersedia.
Parameter Kinerja seri SE
| Parameter Kinerja Model SE | ||||||||||||
| Model |
Nilai Keluaran Torsi (Nm) |
Memiringkan torsi (Nm) |
Memegang torsi (Nm) |
Aksial Memuat (kN) |
radial Memuat (kN) |
Perbandingan | Efisiensi |
presisi (derajat) |
AKU P |
Bekerja Tep. (℃) |
Diri sendiri- penguncian |
Bobot (kg) |
| 1" | 400 | 1000 | 1800 | 22 | 12 | 32:1 | 40% | 0.1 | 66 | -40～+120 | Ya | 6 |
| 3" | 600 | 1500 | 3000 | 30 | 16 | 31: 1 | 40% | 0.1 | 66 | -40～+120 | Ya | 8 |
| 5" | 800 | 6000 | 9200 | 68 | 27 | 37:1 | 40% | 0.1 | 66 | -40～+120 | Ya | 12 |
| 7" | 2000 | 13500 | 13200 | 132 | 58 | 57:1 | 40% | 0.1 | 66 | -40～+120 | Ya | 21 |
| 9" | 4400 | 45000 | 30800 | 340 | 130 | 61: 1 | 40% | 0.1 | 66 | -40～+120 | Ya | 49 |
| 12" | 5800 | 54400 | 40560 | 480 | 190 | 78: 1 | 40% | 0.1 | 66 | -40～+120 | Ya | 61 |
| 14" | 6550 | 68000 | 54200 | 680 | 230 | 85: 1 | 40% | 0.1 | 66 | -40～+120 | Ya | 63 |
| 17" | 9400 | 135600 | 65040 | 980 | 390 | 102: 1 | 40% | 0.1 | 66 | -40～+120 | Ya | 105 |
| 21" | 16000 | 203400 | 81000 | 1600 | 640 | 125: 1 | 40% | 0.1 | 66 | -40～+120 | Ya | 149 |
| 25" | 21000 | 271160 | 89000 | 2400 | 950 | 150: 1 | 40% | 0.1 | 66 | -40～+120 | Ya | 204 |
Slewing Drive Gear Motor
Apa itu Motor Roda Gigi DC?
Motor DC Gear juga disebut motor DC geared, motor DC geared dan motor gearhead atau motor gearbox.Ini terdiri dari motor DC listrik dan gearbox;gearbox ini digunakan untuk mengurangi kecepatan motor DC, sekaligus meningkatkan torsi motor DC.Oleh karena itu dapat digunakan pada aplikasi yang membutuhkan kecepatan yang lebih rendah dan torsi yang lebih tinggi dari motor roda gigi.
Untuk apa motor roda gigi ini digunakan?
Mereka memainkan peran penting sebagai driver dalam aplikasi berikut:
1. Energi tenaga surya
2. Peralatan rumah tangga
3. Robotika
4. Otomotif
5. Transmisi torsi
| Pilihan | 60mm, 80mm, 90mm, 120mm, 160mm |
| Torsi keluaran terukur | 8.5nm-680nm |
| Rasio roda gigi Satu tahap | 3, 4, 5, 7, 10 |
| Rasio roda gigi Dua tahap | 12, 16, 20, 25, 28, 35, 40, 50, 70 |
| Rasio gigi Tiga tahap | 64, 80, 100, 125, 140, 175, 200, 250, 350, 400, 500, 700, 1000 |
| Kesenjangan kembali | 12 menit busur~ 18 menit busur |
Aplikasi
Sistem pelacakan fotovoltaik yang digerakkan secara hidraulik menggunakan penggerak slewing
Sistem penggerak hidraulik menggunakan pompa hidraulik untuk menghasilkan tekanan hidraulik.Tekanan hidrolik melewati katup, berbagai pipa ke motor hidrolik dan silinder hidrolik.Motor hidraulik dan silinder hidraulik mentransmisikan gerakan mekanis yang disesuaikan sesuai kebutuhan ke gerakan linier atau rotasi yang diperlukan oleh pelacak.
