Detail produk:
|
| Model: | 9 inci | Perbandingan gigi: | 61: 1 |
|---|---|---|---|
| Efisiensi: | 40% | Motor: | Motor listrik |
| Jenis: | Dipasang Vertikal | Aplikasi: | Sistem Pelacakan Sumbu Tunggal Datar |
| presisi: | 0,15 derajat | Layanan OEM: | Tersedia |
| Menyoroti: | OEM Single Axis Slewing Drive,Electric Motor Vertical Slewing Drive,OEM Motor slewing drive |
||

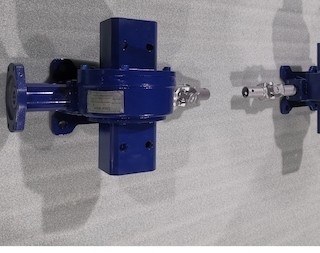

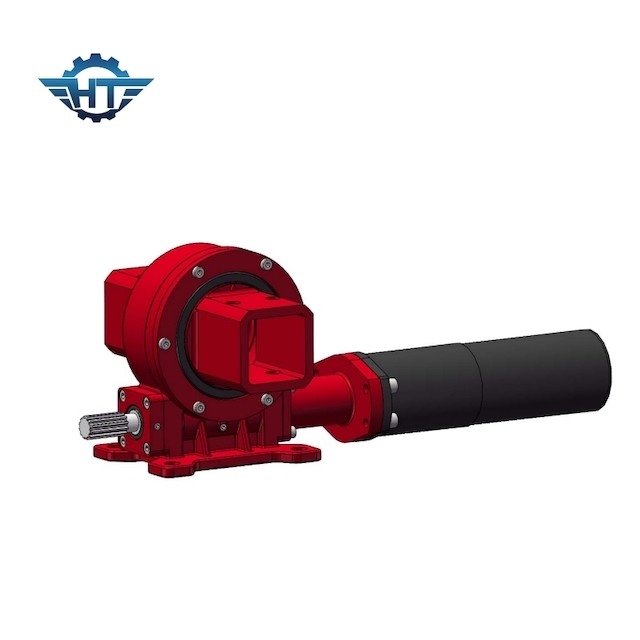

VE9 Vertikal Mounted Slewing Drives Untuk Sistem Pelacakan Sumbu Tunggal Datar Lapangan Terbuka
Deskripsi Penggerak Slewing Tertutup
Drive slewing tertutup dapat dibagi dengan akurasi yang berbeda: tipe backlash normal, tipe backlash kecil.Itu juga dapat dibagi dengan metode pemasangan: tipe vertikal, tipe sumbu ganda.Penggerak slewing didasarkan pada roda gigi cacing yang mengunci sendiri dengan momen miring yang kuat dan fungsi penguncian otomatis statis.Kontak multi gigi dirancang khusus untuk mengemudi beban tinggi.
| Model: | VE9 | Tempat asal | Changzhou, Cina |
| Merek | HANGTUO | Jenis | Diselubungi |
| Bahan | 42CrMo,50Mn | Torsi Keluaran | 2250 Nm |
| Torsi Momen Miring | 16 KN.m | Memegang Torsi | 80 KN.m |
| Peringkat Aksial Statis | 60 KN | Peringkat Radial Statis | 130 KN |
| Peringkat Aksial Dinamis | 30 KN | Peringkat Radial Dinamis | 65 KN |
| Perbandingan gigi | 61: 1 | Efisiensi | 40% |
Parameter Kinerja Model VE
| Parameter Kinerja Model VE | ||||||||||||
| Model | Nilai Torsi Keluaran (Nm) | Memegang Torsi (kN.m) | Torsi Miring (kN.m) | Beban Aksial (kN) | Beban Radial (kN) | Perbandingan | Efisiensi |
presisi (Derajat) |
AKU P | Tep Kerja (℃) | Mengunci sendiri | Berat (kg) |
| 3" | 806 | 9 | 5 | 22 | 15 | 31: 1 | 40% | 0,15 | 66 | -40～+80 | Ya | 12kg |
| 5" | 962 | 30 | 6 | 16 | 27 | 37:1 | 40% | 0,15 | 66 | -40～+80 | Ya | 18kg |
| 7" | 7344 | 60 | 10 | 34 | 58 | 51:1 | 40% | 0,15 | 66 | -40～+80 | Ya | 32kg |
| 8" | 8000 | 70 | 14 | 50 | 80 | 50:1 | 40% | 0,15 | 66 | -40～+80 | Ya | 28kg |
| 9" | 8784 | 80 | 16 | 60 | 130 | 61: 1 | 40% | 0,15 | 66 | -40～+80 | Ya | 52kg |
| 12" | 11232 | 100 | 25 | 77 | 190 | 78: 1 | 40% | 0,15 | 66 | -40～+80 | Ya | 65kg |
| 14" | 12240 | 120 | 48 | 110 | 230 | 85: 1 | 40% | 0,15 | 66 | -40～+80 | Ya | 88 kg |
| 17" | 14688 | 136 | 67 | 142 | 390 | 102: 1 | 40% | 0,15 | 66 | -40～+80 | Ya | 135 kg |
| 21" | 18000 | 140 | 89 | 337 | 640 | 125: 1 | 40% | 0,15 | 66 | -40～+80 | Ya | 192 kg |
| 25" | 21600 | 150 | 112 | 476 | 950 | 150: 1 | 40% | 0,15 | 66 | -40～+80 | Ya | 251 kg |
Aplikasi
Pelacakan sumbu ganda
Pelacakan sumbu ganda, dengan dua sumbu bergerak pada saat yang sama, dapat dicapai dengan dua penggerak slewing horizontal, atau satu penggerak slewing vertikal-horizontal untuk mencapai pelacakan, yang dapat memastikan bahwa panel surya selalu tegak lurus terhadap sinar matahari, jadi Pelacakan sumbu ganda meningkatkan efisiensi pembangkit listrik tenaga surya.Itu bisa meningkat 35%-45%.
