Detail produk:
|
| Model: | VE7" | Perbandingan gigi: | 51:1 |
|---|---|---|---|
| Nilai Torsi Keluaran: | 6120 Nm | Memegang Torsi: | 39 kN.m |
| Torsi Miring: | 10 kN.m | Torsi maksimum: | 10200 Nm |
| Efisiensi: | 40% | Warna: | seperti yang diminta |
| Menyoroti: | 6120 Nm Worm Gear Slewing Drive,45kg Worm Gear Slewing Drive,45kg worm drive slew ring |
||

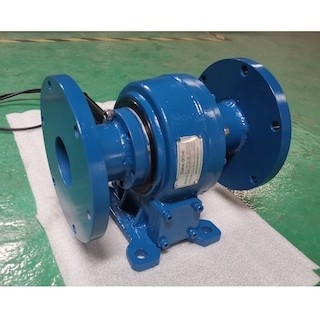

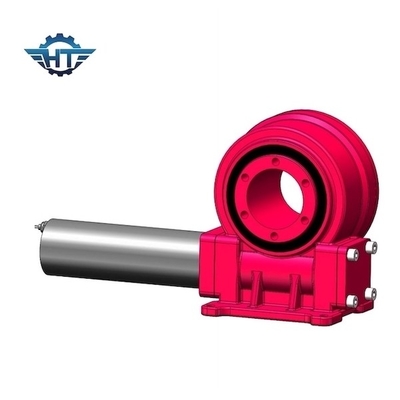

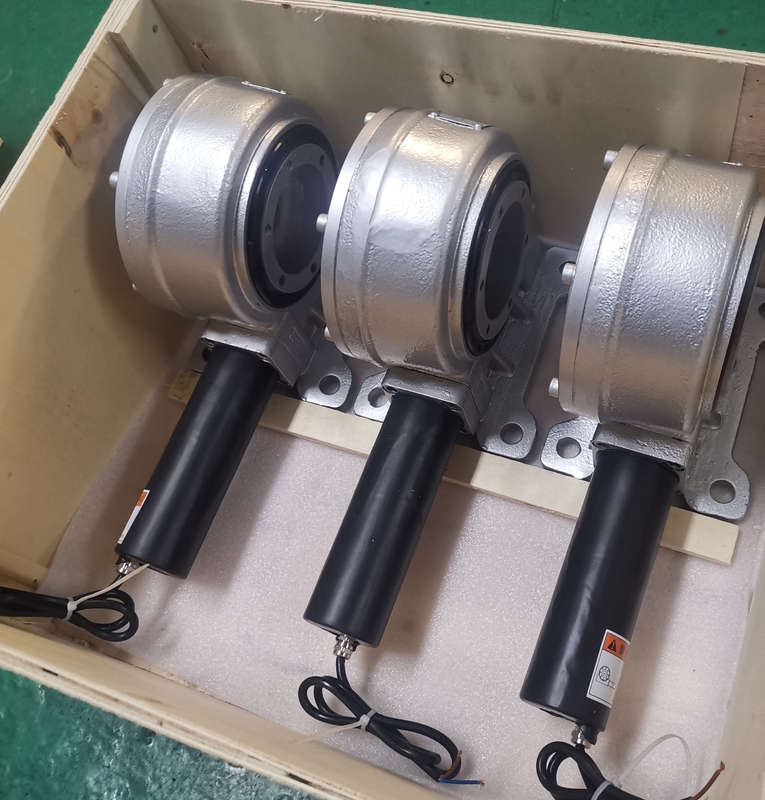

VE7 Single Axis Worm Gear Slewing Bearings Dengan Nema23 Untuk Sistem Pelacakan Surya
Deskripsi Drive Slew Tipe VE Terlampir
Peredam putar adalah perangkat transmisi tertutup independen antara penggerak utama dan mesin yang bekerja, yang digunakan untuk mengurangi kecepatan dan meningkatkan torsi untuk memenuhi kebutuhan kerja.Saat ini, parameter utama peredam, seperti jarak pusat, rasio transmisi, modul, koefisien lebar gigi, dll., telah distandarisasi.Peredam putar adalah roda gigi penggerak cacing untuk mencapai efek perlambatan.Didorong oleh motor, cacing menggerakkan cincin luar bantalan slewing untuk berputar, cincin luar mengeluarkan torsi melalui flensa, dan cincin bagian dalam bantalan slewing dipasang di alas.Peredam putar banyak digunakan di bidang pembangkit listrik fotovoltaik surya.
Parameter Kinerja VE7
| Model: | VE7 Slewing Drive | Memegang Torsi: | 39 kN.m |
| Nilai Torsi Keluaran: | 6120 Nm | Efisiensi: | 40% |
| torsi miring: | 10 kN.m | presisi: | 0,1 ° |
| Beban Aksial Statis: | 110 kN | Mengunci sendiri: | Ya |
| Beban Radial Statis: | 60 kN | Bobot: | 45 kg |
Parameter Kinerja Model VE
| Parameter Kinerja Model VE | ||||||||||||
| Model | Nilai Torsi Keluaran (Nm) | Memegang Torsi (kN.m) | Torsi Miring (kN.m) | Beban Aksial (kN) | Beban Radial (kN) | Perbandingan | Efisiensi |
presisi (Derajat) |
AKU P | Tep Kerja (℃) | Mengunci sendiri | Berat (kg) |
| 3" | 806 | 9 | 5 | 22 | 15 | 31: 1 | 40% | 0,15 | 66 | -40～+80 | Ya | 12kg |
| 5" | 962 | 30 | 6 | 16 | 27 | 37:1 | 40% | 0,15 | 66 | -40～+80 | Ya | 18kg |
| 7" | 7344 | 60 | 10 | 34 | 58 | 51:1 | 40% | 0,15 | 66 | -40～+80 | Ya | 32kg |
| 8" | 8000 | 70 | 14 | 50 | 80 | 50:1 | 40% | 0,15 | 66 | -40～+80 | Ya | 28kg |
| 9" | 8784 | 80 | 16 | 60 | 130 | 61: 1 | 40% | 0,15 | 66 | -40～+80 | Ya | 52kg |
| 12" | 11232 | 100 | 25 | 77 | 190 | 78: 1 | 40% | 0,15 | 66 | -40～+80 | Ya | 65kg |
| 14" | 12240 | 120 | 48 | 110 | 230 | 85: 1 | 40% | 0,15 | 66 | -40～+80 | Ya | 88 kg |
| 17" | 14688 | 136 | 67 | 142 | 390 | 102: 1 | 40% | 0,15 | 66 | -40～+80 | Ya | 135 kg |
| 21" | 18000 | 140 | 89 | 337 | 640 | 125: 1 | 40% | 0,15 | 66 | -40～+80 | Ya | 192 kg |
| 25" | 21600 | 150 | 112 | 476 | 950 | 150: 1 | 40% | 0,15 | 66 | -40～+80 | Ya | 251 kg |
Aplikasi
Dalam pengembangan berkelanjutan energi cahaya matahari, teknologi produksi sistem fotovoltaik terus ditingkatkan dan telah banyak digunakan di berbagai bidang.Sistem fotovoltaik adalah perangkat yang secara langsung mengubah energi cahaya menjadi energi listrik melalui efek fotolistrik atau efek fotokimia.Sistem fotovoltaik adalah bagian inti dari sistem pembangkit tenaga surya dan bagian paling berharga dari sistem pembangkit tenaga surya.Sistem fotovoltaik tidak hanya dapat mengubah energi matahari menjadi energi listrik, tetapi juga menyimpan energi listrik dalam baterai, atau menggunakannya untuk menggerakkan beban.Untuk meningkatkan efisiensi pembangkit listrik dari sistem fotovoltaik dan mengurangi biaya pembangkit listriknya, sudut panel surya umumnya disesuaikan dengan perangkat penggerak putar, sehingga panel surya dapat secara efektif melacak matahari, sehingga secara efektif meningkatkan pemanfaatan tingkat panel surya dan meningkatkan efisiensi pembangkit listrik.
