Detail produk:
|
| Model: | 7 inci | Perbandingan gigi: | 57:1 |
|---|---|---|---|
| Efisiensi: | 40% | presisi: | 0.1 |
| Pengemudi: | motor listrik | Jenis: | Sumbu Tunggal Vertikal |
| Aplikasi: | Pembangkit Listrik Tenaga Surya PV Luar Ruangan | OEM: | Ya |
| Menyoroti: | Worm Gear Slewing Ring Slewing Drive,PV Luar Ruangan Solar Enclosed Slewing Drive,Multi Kontak Gigi Tertutup Slewing Drive |
||

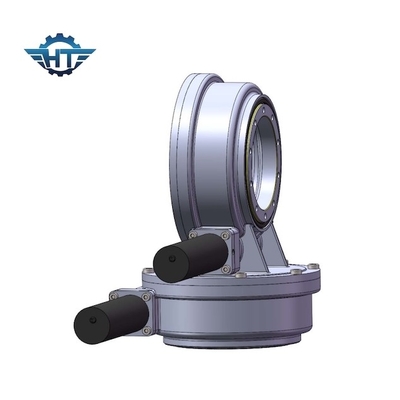

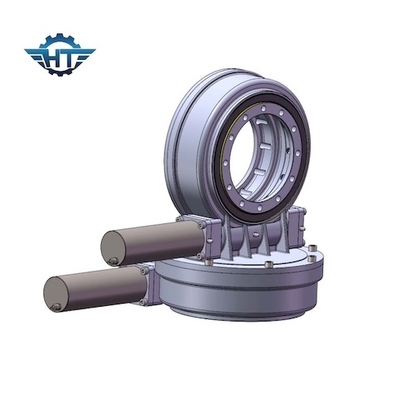

Multi Tooth Contact SDE7 Worm Gear Slewing Ring Untuk Pembangkit Listrik Tenaga Surya PV Luar Ruangan
Deskripsi Cincin Slewing Worm Gear SDE7
Model: SDE7
Tempat Asal: Changzhou, Cina
Jenis: Tertutup
Bahan: 42CrMo,50Mn
Torsi Keluaran: 2000 Nm
Torsi Momen Miring: 7500 Nm
Memegang Torsi: 13200 Nm
Rasio Gigi: 57: 1
Efisiensi: 40%
Drive slewing Hangtuoterdiri dari housing, slewing bearing, sealing, enveloping worm dengan beberapa suku cadang yang lengkap.Kami juga dapat memproduksi motor Elektronik dan motor Hidrolik yang digunakan untuk penggerak slewing, yang dapat bergerak searah jarum jam dan memutar arah berlawanan arah jarum jam.
Parameter Kinerja Drive Slewing Model SDE
| Parameter Kinerja Model SDE | ||||||||||||
| Model | Nilai Torsi Keluaran (Nm) |
Torsi Miring (kN.m) |
Memegang Torsi (kN.m) | Beban Aksial (kN) | Beban Radial (kN) | Perbandingan | Efisiensi |
presisi (derajat) |
AKU P |
Bekerja Tep (℃) |
Mengunci sendiri | Berat (kg) |
| 3" | 600 | 1.5 | 5.8 | 10 | 15 | 31: 1 | 40% | 0,15 | 66 | -40～+80 | Ya | 25kg |
| 5" | 800 | 6 | 9.2 | 16 | 27 | 37:1 | 40% | 0,15 | 66 | -40～+80 | Ya | 34kg |
| 7" | 2000 | 7.5 | 13.2 | 34 | 58 | 57:1 | 40% | 0,15 | 66 | -40～+80 | Ya | 56kg |
| 9" | 4300 | 16 | 27.2 | 60 | 130 | 61: 1 | 40% | 0,15 | 66 | -40～+80 | Ya | 92kg |
| 12" | 5800 | 25 | 41 | 77 | 190 | 78: 1 | 40% | 0,15 | 66 | -40～+80 | Ya | 160kg |
| 14" | 6750 | 48 | 45 | 110 | 230 | 85: 1 | 40% | 0,15 | 66 | -40～+80 | Ya | 224kg |
| 17" | 9460 | 67 | 54 | 142 | 390 | 102: 1 | 40% | 0,15 | 66 | -40～+80 | Ya | 320kg |
| 21" | 16000 | 89 | 65 | 337 | 640 | 125: 1 | 40% | 0,15 | 66 | -40～+80 | Ya | 492kg |
| 25" | 21450 | 112 | 89 | 476 | 950 | 150: 1 | 40% | 0,15 | 66 | -40～+80 | Ya | 705kg |
Keuntungan
1. Momen guling yang kuat berdasarkan cincin slewing
2. Mengadopsi drive cacing yang menyelimuti
3. Dorong beban yang lebih besar untuk menggunakan kontak multi gigi
4. Fungsi penguncian diri statis yang lebih baik
Biasanya ada tipe sumbu tunggal;tipe sumbu ganda, tipe vertikal dan tipe cacing ganda dari 3 hingga 25 inci, untuk detailnya, silakan hubungi kami untuk gambar penjualan.
Kontak Person: Mr. Tommy Zhang
Tel: +86-18961639799
