Detail produk:
|
| Bahan: | 50Mn, 42CrMo | Model: | gigi vertikal VE9 |
|---|---|---|---|
| Perbandingan gigi: | 61: 1 | Nilai Torsi Keluaran: | 8784 Nm |
| Memegang Torsi: | 80 kNm | Torsi Miring: | 16 kNm |
| Efisiensi: | 40% | presisi: | 0,15 derajat |
| Menyoroti: | 84*84 Tabung Vertikal Slewing Drive,Vertikal Slewing Drive 50Mn 42CrMo,0.15 derajat Worm Gear Slewing Drive |
||

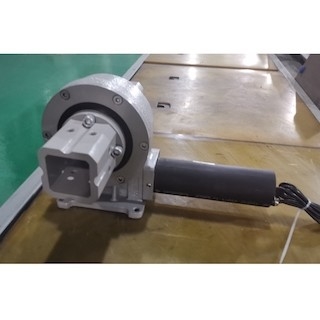

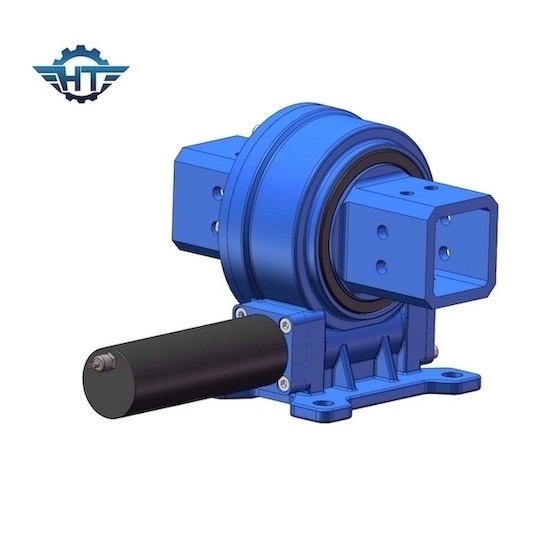

9 Inches Vertikal Single Axis Slew Drives, Ukuran Tabung 84 * 84 Untuk Sistem Pelacakan Surya
Deskripsi Penggerak Slew Sumbu Tunggal Vertikal
Sistem penggerak slew worm adalah unit yang dibangun secara kompak yang terdiri dari cincin slewing, pelat dasar, dan worm.Unit ini membawa keunggulan slewing ring dan worm menjadi satu kesatuan.
| Model: | VE9 | Tempat asal | Changzhou, Cina |
| Merek | HT | Jenis | Diselubungi |
| Bahan | 42CrMo,50Mn | Torsi Keluaran | 8784 Nm |
| Torsi Momen Miring | 16 K Nm | Memegang Torsi | 80 K Nm |
| Peringkat Aksial Statis | 60 KN | Peringkat Radial Statis | 130 KN |
| Peringkat Aksial Dinamis | 30 KN | Peringkat Radial Dinamis | 65 KN |
| Perbandingan gigi | 61: 1 | Efisiensi | 40% |
Parameter Kinerja Model VE
| Parameter Kinerja Model VE | ||||||||||||
| Model | Nilai Torsi Keluaran (Nm) | Memegang Torsi (kN.m) | Torsi Miring (kN.m) | Beban Aksial (kN) | Beban Radial (kN) | Perbandingan | Efisiensi |
presisi (Derajat) |
AKU P | Tep Kerja (℃) | Mengunci sendiri | Berat (kg) |
| 3" | 806 | 9 | 5 | 22 | 15 | 31: 1 | 40% | 0,15 | 66 | -40～+80 | Ya | 12kg |
| 5" | 962 | 30 | 6 | 16 | 27 | 37:1 | 40% | 0,15 | 66 | -40～+80 | Ya | 18kg |
| 7" | 7344 | 60 | 10 | 34 | 58 | 51:1 | 40% | 0,15 | 66 | -40～+80 | Ya | 32kg |
| 8" | 8000 | 70 | 14 | 50 | 80 | 50:1 | 40% | 0,15 | 66 | -40～+80 | Ya | 28kg |
| 9" | 8784 | 80 | 16 | 60 | 130 | 61: 1 | 40% | 0,15 | 66 | -40～+80 | Ya | 52kg |
| 12" | 11232 | 100 | 25 | 77 | 190 | 78: 1 | 40% | 0,15 | 66 | -40～+80 | Ya | 65kg |
| 14" | 12240 | 120 | 48 | 110 | 230 | 85: 1 | 40% | 0,15 | 66 | -40～+80 | Ya | 88 kg |
| 17" | 14688 | 136 | 67 | 142 | 390 | 102: 1 | 40% | 0,15 | 66 | -40～+80 | Ya | 135 kg |
| 21" | 18000 | 140 | 89 | 337 | 640 | 125: 1 | 40% | 0,15 | 66 | -40～+80 | Ya | 192 kg |
| 25" | 21600 | 150 | 112 | 476 | 950 | 150: 1 | 40% | 0,15 | 66 | -40～+80 | Ya | 251 kg |
Aplikasi
Sangat cocok untuk aplikasi yang menuntut rotasi lambat dengan gerakan kontinu atau siklis yang mampu menangani beban gabungan.Produk ini memiliki dimensi standar untuk menyambungkan motor listrik atau hidrolik serta menyambungkan seluruh sistem ke peralatan.
Karena kekompakannya, kekakuannya yang tinggi, dan keunggulan lain yang disebutkan, sistem penggerak cacing digunakan dalam berbagai peralatan seperti platform perakitan bergerak, sistem satelit, derek pemuatan hidraulik pada kendaraan pengangkut, derek laut kecil, tangga putar yang dapat diperpanjang, dalam unit roda besar pengangkut portal laut.
