Detail produk:
|
| Bahan: | 50Mn, 42CrMo | Model: | sumbu ganda 5 inci |
|---|---|---|---|
| Perbandingan gigi: | 37:1 | Efisiensi: | 40% |
| Aplikasi: | sistem pelacakan surya | sertifikat: | ISO9001, CE |
| Situs Instalasi: | Lapangan Terbuka, Atap Datar | Fitur: | Aman, Instalasi Cepat |
| Menyoroti: | Drive cincin Slewing Sumbu Ganda,Drive cincin Slewing Panel PV,cincin drive cacing PV Panel slew |
||
3 Inch Single Axis Small Slew Drive Dengan Motor Gear 24VDC Untuk Sistem Pelacakan Surya Sumbu Tunggal
Deskripsi Drive Slew Kecil
Slewing drive adalah jenis baru dari produk slewing, biasanya disebut slewing bearing, yang biasanya terdiri dari worm, gear, housing, motor dan komponen lainnya.Karena komponen inti adalah bantalan slewing, mereka dapat menahan gaya aksial, gaya radial, dan momen guling pada saat yang bersamaan.Dibandingkan dengan produk slewing tradisional, perangkat slewing drive baru memiliki karakteristik pemasangan yang mudah, perawatan yang mudah, dan ruang pemasangan yang lebih besar.
Parameter Kinerja Drive Slewing Model SDE
| Parameter Kinerja Model SDE | ||||||||||||
| Model | Nilai Torsi Keluaran (Nm) |
Torsi Miring (kN.m) |
Memegang Torsi (kN.m) | Beban Aksial (kN) | Beban Radial (kN) | Perbandingan | Efisiensi |
presisi (derajat) |
AKU P |
Bekerja Tep (℃) |
Mengunci sendiri | Berat (kg) |
| 3" | 600 | 1.5 | 5.8 | 10 | 15 | 31: 1 | 40% | 0,15 | 66 | -40～+80 | Ya | 25kg |
| 5" | 800 | 6 | 9.2 | 16 | 27 | 37:1 | 40% | 0,15 | 66 | -40～+80 | Ya | 34kg |
| 7" | 2000 | 7.5 | 13.2 | 34 | 58 | 57:1 | 40% | 0,15 | 66 | -40～+80 | Ya | 56kg |
| 9" | 4300 | 16 | 27.2 | 60 | 130 | 61: 1 | 40% | 0,15 | 66 | -40～+80 | Ya | 92kg |
| 12" | 5800 | 25 | 41 | 77 | 190 | 78: 1 | 40% | 0,15 | 66 | -40～+80 | Ya | 160kg |
| 14" | 6750 | 48 | 45 | 110 | 230 | 85: 1 | 40% | 0,15 | 66 | -40～+80 | Ya | 224kg |
| 17" | 9460 | 67 | 54 | 142 | 390 | 102: 1 | 40% | 0,15 | 66 | -40～+80 | Ya | 320kg |
| 21" | 16000 | 89 | 65 | 337 | 640 | 125: 1 | 40% | 0,15 | 66 | -40～+80 | Ya | 492kg |
| 25" | 21450 | 112 | 89 | 476 | 950 | 150: 1 | 40% | 0,15 | 66 | -40～+80 | Ya | 705kg |
Aplikasi

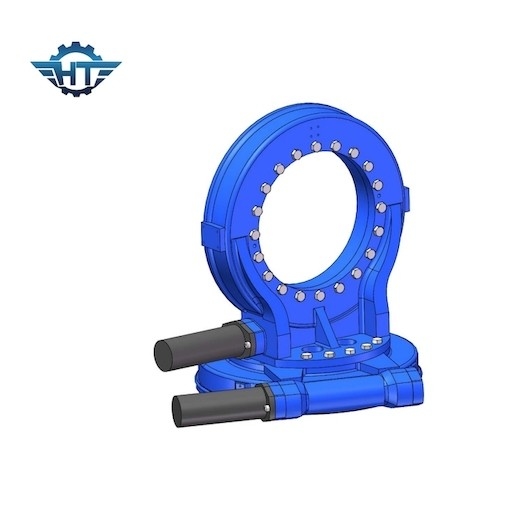

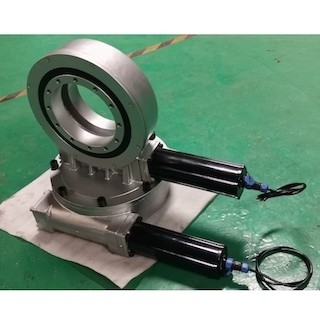

Unit slewing sumbu ganda kami menghasilkan torsi dengan memutar sekitar dua sumbu yang terpisah secara independen, memungkinkan transmisi yang stabil dan presisi tinggi pada rentang yang luas.Aplikasi termasuk pelacak surya, heliostat, fotovoltaik terkonsentrasi (CPV), dan antena satelit dan radio.
