Detail produk:
|
| Rentang Slewing: | ±60 ° | Bahan: | 42CRMN, 50Mn |
|---|---|---|---|
| Aplikasi: | Pelacak Surya | Jaminan: | 10 tahun |
| Warna: | jeruk | Ukuran: | 3 inci hingga 25 inci |
| Motor: | 24VDC, 220VAC | gigi cacing: | Amplop ganda |
| Menyoroti: | Listrik Planetary Worm Gear Slew Drive,220VAC Slew Gear Drive,220VAC Worm gear slew drive |
||

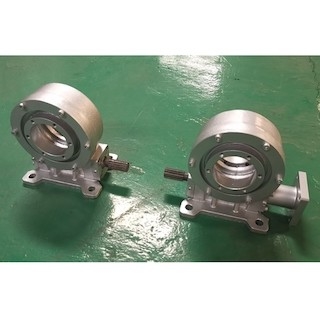

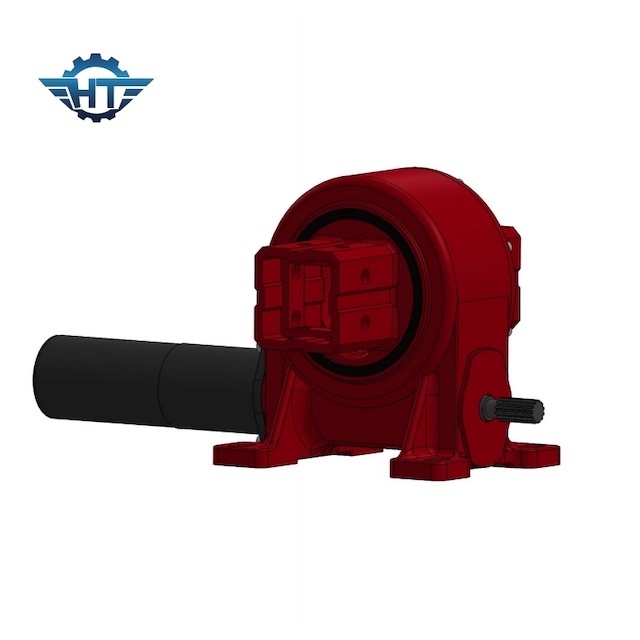

Rumah Tertutup VE8 Slewing Gear Dengan Motor Planetary Gear Listrik Untuk Pelacak Surya
Deskripsi Penggerak Roda Gigi Slewing
Pelacakan surya tertutup Slewing Drive memiliki banyak jenis seperti tipe tertutup, tipe rumah terbuka, tipe vertikal, tipe sumbu ganda, tipe presisi tinggi, tipe penggerak cacing, dll. Penggerak slewing didasarkan pada struktur roda gigi cacing pembungkus ganda, yang menampilkan kontak multi gigi dirancang khusus untuk mengemudi beban tinggi.Ini memiliki torsi momen miring yang kuat dan fungsi penguncian otomatis statis.
Prinsip kerja gearbox reduksi gigi planet membuat dirinya menanggung beban radial yang besar karena distribusi torsi yang proporsional.Terlebih lagi, drive slewing kami dapat dipasang ke berbagai jenis motor, motor hidrolik, motor listrik 24vdc/12vdc, motor servo, motor stepper dan kami memiliki semua seri slew gearbox yang memenuhi kebutuhan dan permintaan pelanggan yang berbeda.
Parameter Kinerja Model VE
| Parameter Kinerja Model VE | ||||||||||||
| Model | Nilai Torsi Keluaran (Nm) | Memegang Torsi (kN.m) | Torsi Miring (kN.m) | Beban Aksial (kN) | Beban Radial (kN) | Perbandingan | Efisiensi |
presisi (Derajat) |
AKU P | Tep Kerja (℃) | Mengunci sendiri | Berat (kg) |
| 3" | 806 | 9 | 5 | 22 | 15 | 31: 1 | 40% | 0,15 | 66 | -40～+80 | Ya | 12kg |
| 5" | 962 | 30 | 6 | 16 | 27 | 37:1 | 40% | 0,15 | 66 | -40～+80 | Ya | 18kg |
| 7" | 7344 | 60 | 10 | 34 | 58 | 51:1 | 40% | 0,15 | 66 | -40～+80 | Ya | 32kg |
| 8" | 8000 | 70 | 14 | 50 | 80 | 50:1 | 40% | 0,15 | 66 | -40～+80 | Ya | 28kg |
| 9" | 8784 | 80 | 16 | 60 | 130 | 61: 1 | 40% | 0,15 | 66 | -40～+80 | Ya | 52kg |
| 12" | 11232 | 100 | 25 | 77 | 190 | 78: 1 | 40% | 0,15 | 66 | -40～+80 | Ya | 65kg |
| 14" | 12240 | 120 | 48 | 110 | 230 | 85: 1 | 40% | 0,15 | 66 | -40～+80 | Ya | 88 kg |
| 17" | 14688 | 136 | 67 | 142 | 390 | 102: 1 | 40% | 0,15 | 66 | -40～+80 | Ya | 135 kg |
| 21" | 18000 | 140 | 89 | 337 | 640 | 125: 1 | 40% | 0,15 | 66 | -40～+80 | Ya | 192 kg |
| 25" | 21600 | 150 | 112 | 476 | 950 | 150: 1 | 40% | 0,15 | 66 | -40～+80 | Ya | 251 kg |
Tindakan Pencegahan Pemasangan
Bantalan slewing membawa sebagian besar gaya tambahan yang dihasilkan oleh konstruksi komponen mekanis yang berputar, dan faktor-faktor seperti tekanan beban yang besar dan lingkungan kerja yang keras telah mengajukan persyaratan yang lebih tinggi untuk kinerjanya.Untuk memastikan kelancaran kegiatan konstruksi, sangat penting untuk memilih produk bantalan slewing berkualitas tinggi, dan detail pemasangan dan penggunaannya tidak dapat dilonggarkan.
1. Konfirmasikan kualitasnya.Sebelum bantalan slewing dipasang, inspeksi visual yang cermat harus dilakukan untuk memastikan bahwa bantalan slewing tidak rusak parah selama transportasi, seperti korosi dan deformasi yang parah.
2. Membersihkan kotoran.Ketika ada benda asing seperti partikel pasir dan serbuk besi di dalam bantalan slewing, akan menyebabkan keausan pada komponen yang berdekatan selama pengoperasian mesin, akan terjadi getaran aperiodik, dan juga akan terjadi kegagalan rotasi yang tidak fleksibel.Memperpendek umur mekanik.
3. Pastikan presisi.Setelah bagian-bagian dipasang, perlu untuk memeriksa kontak antara bidang bantalan slewing dan bidang pemasangan.Jika ada celah, bahan yang dapat mengisi celah harus digunakan untuk mengisi celah untuk mencegah bantalan slewing berubah bentuk setelah baut dikencangkan.
