Detail produk:
|
| Model: | Horisontal 5 Inci | Perbandingan gigi: | 37:1 |
|---|---|---|---|
| Aplikasi: | Excavator Industri Kecil | Tempat asal: | Changzhou, Cina |
| Sertifikat: | ISO9001, CE | Fitur: | sumbu tunggal |
| Melumasi: | Internal 5 Tahun | Arah beban: | Aksial |
| Reaksi: | 0,1 derajat | ||
| Menyoroti: | Excavator Industri Small Slew Drive,Small Slew Drive Slew Drive,Excavator Industri Single Axis Slew Drive |
||

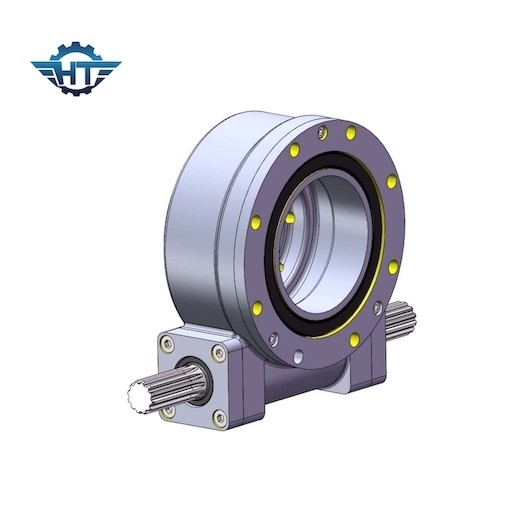

SE5 Small Single Worm Shaft Slew Drive Dengan Motor Hidrolik Untuk Excavator Industri
Drive Slewing Excavator Industri Kecil
Perangkat penggerak putar untuk mesin konstruksi termasuk dalam bidang teknis mesin dan peralatan konstruksi, dan termasuk roda gigi, bagian bawah roda gigi terhubung secara tetap ke poros keluaran, ujung poros keluaran menjauh dari roda gigi terhubung secara berputar ke pelat dasar melalui bantalan satu arah, batang penggerak diatur di sisi roda gigi, dan sisi luar roda gigi disediakan. Roda gigi ring bertautan dengan gigi penggerak yang diatur secara elastis di sisi batang penggerak.Salah satu ujung batang penggerak dihubungkan dengan mekanisme penggerak, dan ujung lainnya dihubungkan dengan mekanisme reset.Ini menyediakan mode transmisi intermiten yang sangat layak untuk mesin dan peralatan konstruksi.Keuntungan dari presisi transmisi tinggi dan struktur sederhana.
Parameter Kinerja seri SE
| Parameter Kinerja Model SE | ||||||||||||
| Model |
Nilai Keluaran Torsi (Nm) |
Memiringkan torsi (Nm) |
Memegang torsi (Nm) |
Aksial Memuat (kN) |
radial Memuat (kN) |
Perbandingan | Efisiensi |
presisi (derajat) |
AKU P |
Bekerja Tep. (℃) |
Diri sendiri- penguncian |
Bobot (kg) |
| 1" | 400 | 1000 | 1800 | 22 | 12 | 32:1 | 40% | 0.1 | 66 | -40～+120 | Ya | 6 |
| 3" | 600 | 1500 | 3000 | 30 | 16 | 31: 1 | 40% | 0.1 | 66 | -40～+120 | Ya | 8 |
| 5" | 800 | 6000 | 9200 | 68 | 27 | 37:1 | 40% | 0.1 | 66 | -40～+120 | Ya | 12 |
| 7" | 2000 | 13500 | 13200 | 132 | 58 | 57:1 | 40% | 0.1 | 66 | -40～+120 | Ya | 21 |
| 9" | 4400 | 45000 | 30800 | 340 | 130 | 61: 1 | 40% | 0.1 | 66 | -40～+120 | Ya | 49 |
| 12" | 5800 | 54400 | 40560 | 480 | 190 | 78: 1 | 40% | 0.1 | 66 | -40～+120 | Ya | 61 |
| 14" | 6550 | 68000 | 54200 | 680 | 230 | 85: 1 | 40% | 0.1 | 66 | -40～+120 | Ya | 63 |
| 17" | 9400 | 135600 | 65040 | 980 | 390 | 102: 1 | 40% | 0.1 | 66 | -40～+120 | Ya | 105 |
| 21" | 16000 | 203400 | 81000 | 1600 | 640 | 125: 1 | 40% | 0.1 | 66 | -40～+120 | Ya | 149 |
| 25" | 21000 | 271160 | 89000 | 2400 | 950 | 150: 1 | 40% | 0.1 | 66 | -40～+120 | Ya | 204 |
Keuntungan kita
1. Roda cacing jam pasir memberikan lebih banyak kontak gigi, untuk memastikan torsi yang lebih tinggi
2. Fitur self-locking untuk meningkatkan stabilitas dan faktor keamanan
3. Mudah dipasang, mudah dirawat, dan menghemat banyak ruang pemasangan.
4. Teknologi pemrosesan slewing gear dan raceway harden meningkatkan masa pakai slew drive
6. Desain khusus tersedia
Aplikasi
Tautan pelacakan sumbu tunggal
Biasanya, pembangkit listrik tenaga surya memiliki beberapa susunan sel yang beroperasi secara sinkron, dengan tuas yang mendorong susunan tersebut bersama-sama.Sebuah pegangan dipasang pada poros yang berputar dari setiap pelat baterai, dan ujung pegangan yang lain terhubung dengan tautan kontrol.
Tidak seperti perangkat konsentrasi dan pengumpul panas, susunan sel surya (tipe non-konsentrat) perlu dilacak secara akurat, dan efek beberapa derajat tidak jelas.Hanya perlu menggunakan perangkat elektromekanis untuk memutar sudut selama beberapa menit, dan interval tidak boleh melebihi 15 derajat per jam., di pagi dan sore hari, Anda tidak perlu berbelok tegak lurus dengan tanah, dan Anda bisa kembali saat matahari terbenam.
