Detail produk:
|
| Model: | 9 inci | Perbandingan gigi: | 61: 1 |
|---|---|---|---|
| Efisiensi: | 40% | Jenis: | seri horizontal |
| Aplikasi: | pembangkit listrik tenaga surya | Layanan OEM: | Tersedia |
| Tempat asal: | Changzhou, Cina | Sopir: | Motor DC 24V |
| Menyoroti: | 9 inci Worm Gear Slew Drive,Worm Gear Slew Drive 24VDC,24VDC Motor Slewing Ring Drive |
||

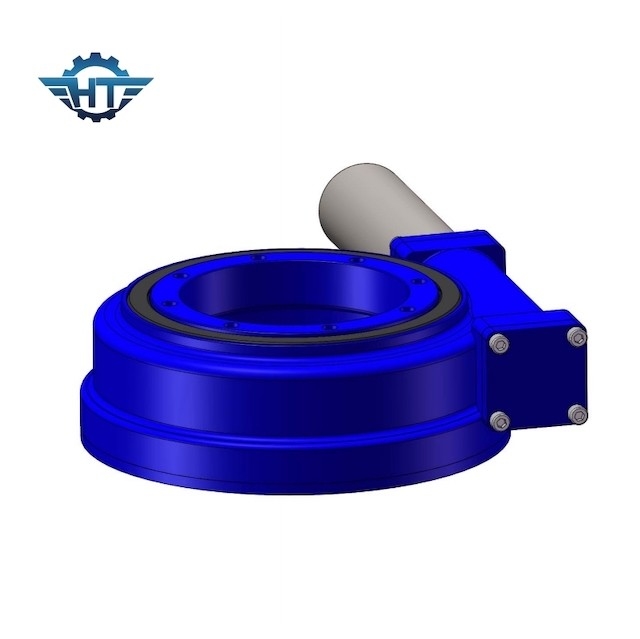

Slewing Ring Drive Dengan Motor Stepper 24V DC, Driver Dan Encoder Untuk Pembangkit Listrik Tenaga Surya

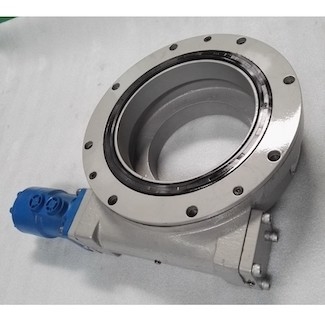

Deskripsi Slewing Ring Drive
Apa itu Drive Slewing?
Drive slewing (atau singkatnya slew drive) adalah sistem yang lengkap dan siap dipasang yang terdiri dari cincin slewing bola atau rol (bantalan), worm, dan housing yang benar-benar tertutup.Itu dapat disesuaikan dengan gearbox planetary hidrolik atau listrik dengan kelas IP yang dapat dipilih berdasarkan aplikasi yang berbeda dan permintaan pelanggan.Ini memiliki fitur perlindungan korosi, beban tinggi, dan presisi tinggi.
Perangkat penggerak putar pelacak surya mengadopsi bantalan slewing dan struktur cacing annular, yang dapat mencapai kontak multi-gigi, memiliki karakteristik torsi transmisi besar dan operasi yang stabil;dapat menahan beban radial dan aksial yang besar dan Torsi guling yang kuat (tahanan angin) banyak digunakan dalam sistem pelacakan pembangkit listrik fotovoltaik surya dan industri energi baru lainnya oleh pelanggan domestik dan asing.
Parameter Kinerja Model SE
| Parameter Kinerja Model SE | ||||||||||||
| Model | Nilai Torsi Keluaran (Nm) | Memiringkan torsi (kN.m) |
Memegang torsi (kN.m) |
Aksial Memuat (kN) |
radial Memuat (kN) |
Perbandingan | Efisiensi | presisi (derajat) |
AKU P | Bekerja Tep (℃) |
Mengunci sendiri | Bobot (kg) |
| 1" | 400 | 1 | 2 | 22 | 12 | 32:1 | 40% | 0,15 | 66 | -40～+80 | Ya | 6 |
| 3" | 806 | 1.5 | 3 | 30 | 16 | 31: 1 | 40% | 0,15 | 66 | -40～+80 | Ya | 8 |
| 5" | 962 | 6 | 9 | 68 | 27 | 37:1 | 40% | 0,15 | 66 | -40～+80 | Ya | 12 |
| 7" | 7344 | 13.5 | 12 | 132 | 58 | 57:1 | 40% | 0,15 | 66 | -40～+80 | Ya | 21 |
| 9" | 8784 | 45 | 30.8 | 340 | 130 | 61: 1 | 40% | 0,15 | 66 | -40～+80 | Ya | 49 |
| 12" | 11232 | 54 | 45 | 480 | 190 | 78: 1 | 40% | 0,15 | 66 | -40～+80 | Ya | 61 |
| 14" | 11232 | 68 | 54 | 680 | 230 | 85: 1 | 40% | 0,15 | 66 | -40～+80 | Ya | 63 |
| 17" | 11232 | 135 | 65 | 980 | 390 | 102: 1 | 40% | 0,15 | 66 | -40～+80 | Ya | 105 |
| 21" | 18000 | 203 | 81 | 1600 | 640 | 125: 1 | 40% | 0,15 | 66 | -40～+80 | Ya | 149 |
| 25" | 18000 | 271 | 89 | 2400 | 950 | 150: 1 | 40% | 0,15 | 66 | -40～+80 | Ya | 204 |
Keuntungan
Changzhou hangtuo menggunakan teknologi double-envelope untuk menghasilkan penggerak slewing dengan teknologi ring-wound worm sebagai sarana terpenting untuk memaksimalkan beban dan meningkatkan efisiensi dan akurasi transmisi.Ketika cacing terhubung dengan bantalan slewing, keterlibatan multi-gigi dapat dicapai, dan ketika cacing diaktifkan, hanya keterlibatan satu gigi yang dapat dicapai.Peningkatan perlekatan permukaan gigi dari 5 hingga 11 gigi dengan demikian sangat meningkatkan kekuatan dan daya transmisi.Rangkaian slew drive kami tersedia dalam beberapa seri dan mencakup berbagai model.Rentang kinerja dan dimensi pemasangan dapat memenuhi kebutuhan aplikasi yang berbeda.Saat ini, produk kami dapat dibagi menjadi 9 model dasar, diameter raceway berkisar dari 75mm hingga 800mm.Rentang beban dari 6kNm hingga 220kNm, output torsi dari 200Nm hingga 63kNm, torsi putar dari 500Nm hingga 271kNm, dan rasio reduksi transmisi dari 30:1 hingga 156600:1.Metode pemasangan bisa horizontal, vertikal atau multi-sumbu.
Anda dapat memesan tipe dasar (gigi terbuka) atau tipe tertutup penuh.Kami juga menawarkan penggerak slew dua sumbu (penggerak putar tunggal berputar secara bersamaan di kedua arah) dan penggerak ganda poros tunggal (dua cacing penggerak menggerakkan bantalan slewing yang sama pada poros tunggal).
Aplikasi slew drive yang umum termasuk pembangkit listrik tenaga surya, turbin angin, truk derek, kendaraan kerja udara, peralatan utilitas, peralatan hidrolik, peralatan minyak bumi, peralatan kemudi roda, ekskavator, dan peralatan pengangkat otomatis.Ada banyak aplikasi lain yang belum dicantumkan secara lengkap, karena penggerak slewing adalah pilihan terbaik untuk aplikasi yang menawarkan beban tinggi dan torsi tinggi pada transmisi yang sama.
Kami memproduksi berbagai jenis slew drive dan menawarkan berbagai jenis slew drive dan komponen drive.Drive slew kami dapat mengunci sendiri atau back-drive.Slew drive yang mengunci sendiri tidak mundur ketika gaya balik ditransmisikan dari cincin slewing ke worm, dan tidak perlu memasang rem terpisah.Alih-alih mengunci sendiri, itu dapat didorong secara terbalik.Untuk aplikasi hidrolik, kami menyediakan motor hidrolik untuk pelanggan kami.Untuk peralatan listrik, kami dapat menyediakan gearbox dan berbagai motor untuk pelanggan kami.
