Detail produk:
|
| Model: | SE 1 inci | Sensor aula: | pilihan |
|---|---|---|---|
| Kecepatan: | 0,03~1 RPM | Perbandingan gigi: | 32: 1 |
| kelas IP: | IP66 | Torsi Penahan Belakang: | 1850 NM |
| Torsi Miring: | 320 NM | kode HS: | 8483409090 |
| Menyoroti: | 1RPM Worm Gear Slew Drive,Worm Gear Slew Drive IP66,IP66 slewing bearing drive |
||

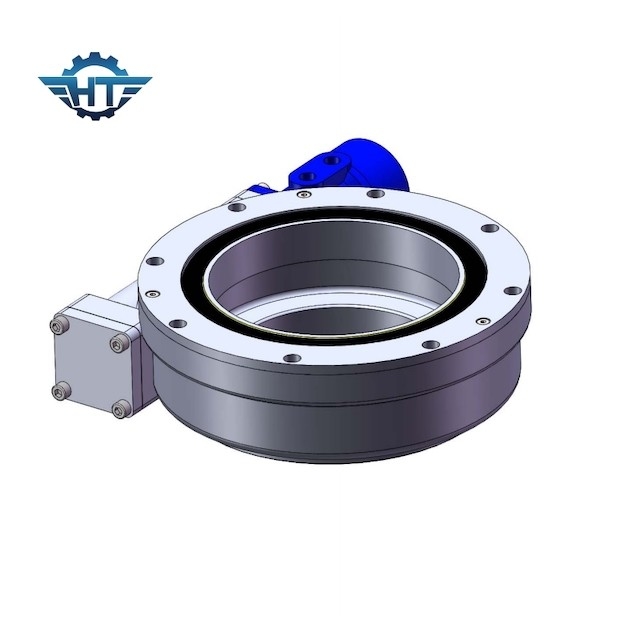

SE1 Small Worm Drive Slewing Drive Untuk Sistem Pelacakan Panel Tenaga Surya
Pengenalan Worm Gear Slew Drives
Penggerak slewing dapat menopang beban yang berat tetapi putarannya lambat, sering kali berupa platform horizontal seperti derek konvensional, swing yarder, atau platform yang menghadap angin dari kincir angin sumbu horizontal.Sekarang, ini banyak digunakan dalam energi surya: sistem pelacakan surya sumbu tunggal, sistem pelacakan surya sumbu ganda, tenaga surya terkonsentrasi, fresnel, menara panas dan bahkan di antena.
Roda gigi heliks dan cacing jam pasir membuatnya mencapai kontak multi gigi, yang membuatnya dapat menahan gaya aksial, gaya radial, dan momen miring pada saat yang bersamaan.
Slewing Drive Gear Motor
Motor yang cocok akan dipilih berdasarkan permintaan dan persyaratan teknis pelanggan yang berbeda
| Voltase | daya keluaran | kecepatan keluaran | tahan air |
| 24VDC | 5-60W | 10-100rpm | IP65 |
| Komentar | Motor khusus dapat disesuaikan sesuai kebutuhan Anda. | ||
| Encoder dan gear box bisa diperbaiki. | |||
| Gearbox planet dapat dicocokkan berdasarkan permintaan yang berbeda | |||
Keuntungan
Tim teknis profesional kami dapat memberikan solusi penggerak slewing yang sesuai sesuai dengan permintaan terperinci Anda.
Kami dapat menyediakan penggerak slewing, berbagai jenis motor, encoder, sensor hall, dan juga pengontrol
Kami dapat memberikan panduan instalasi, saran pengaturan sistem pelacakan
Parameter Kinerja seri SE
| Parameter Kinerja Model SE | ||||||||||||
| Model |
Nilai Keluaran Torsi (Nm) |
Memiringkan torsi (Nm) |
Memegang torsi (Nm) |
Aksial Memuat (kN) |
radial Memuat (kN) |
Perbandingan | Efisiensi |
presisi (derajat) |
AKU P |
Bekerja Tep. (℃) |
Diri sendiri- penguncian |
Bobot (kg) |
| 1" | 400 | 1000 | 1800 | 22 | 12 | 32:1 | 40% | 0.1 | 66 | -40～+120 | Ya | 6 |
| 3" | 600 | 1500 | 3000 | 30 | 16 | 31: 1 | 40% | 0.1 | 66 | -40～+120 | Ya | 8 |
| 5" | 800 | 6000 | 9200 | 68 | 27 | 37:1 | 40% | 0.1 | 66 | -40～+120 | Ya | 12 |
| 7" | 2000 | 13500 | 13200 | 132 | 58 | 57:1 | 40% | 0.1 | 66 | -40～+120 | Ya | 21 |
| 9" | 4400 | 45000 | 30800 | 340 | 130 | 61: 1 | 40% | 0.1 | 66 | -40～+120 | Ya | 49 |
| 12" | 5800 | 54400 | 40560 | 480 | 190 | 78: 1 | 40% | 0.1 | 66 | -40～+120 | Ya | 61 |
| 14" | 6550 | 68000 | 54200 | 680 | 230 | 85: 1 | 40% | 0.1 | 66 | -40～+120 | Ya | 63 |
| 17" | 9400 | 135600 | 65040 | 980 | 390 | 102: 1 | 40% | 0.1 | 66 | -40～+120 | Ya | 105 |
| 21" | 16000 | 203400 | 81000 | 1600 | 640 | 125: 1 | 40% | 0.1 | 66 | -40～+120 | Ya | 149 |
| 25" | 21000 | 271160 | 89000 | 2400 | 950 | 150: 1 | 40% | 0.1 | 66 | -40～+120 | Ya |
204 |
Aplikasi
Sistem pelacakan fotovoltaik
Prinsip-prinsip desain sistem pelacakan fotovoltaik tidak rumit.Karena sudut penyinaran matahari terus berubah, panel fotovoltaik tetap tradisional tidak lagi menjadi "benda mati" setelah menggunakan teknologi pelacakan.Sebaliknya, mereka dapat mengejar matahari seperti bunga matahari dan meningkatkan jumlah radiasi matahari yang diterima, sehingga meningkatkan pembangkit listrik secara keseluruhan dari pembangkit listrik.
