Detail produk:
|
| Perbandingan gigi: | 31: 1 | Torsi Keluaran Normal: | 533 Nm |
|---|---|---|---|
| Tempat asal: | Changzhou, Cina | Memegang Torsi: | 7000 Nm |
| Torsi Miring: | 744 Nm | Nilai Torsi Keluaran: | 0,065 RPM |
| Penggunaan: | Energi matahari | Lindungi Fitur: | IP66 |
| Menyoroti: | 24VDC 3" Worm Gear Slew Drive,Worm Gear Slew Drive 7000 Nm,7000 Nm Slew drive gearbox |
||

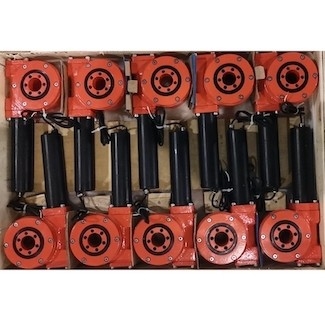

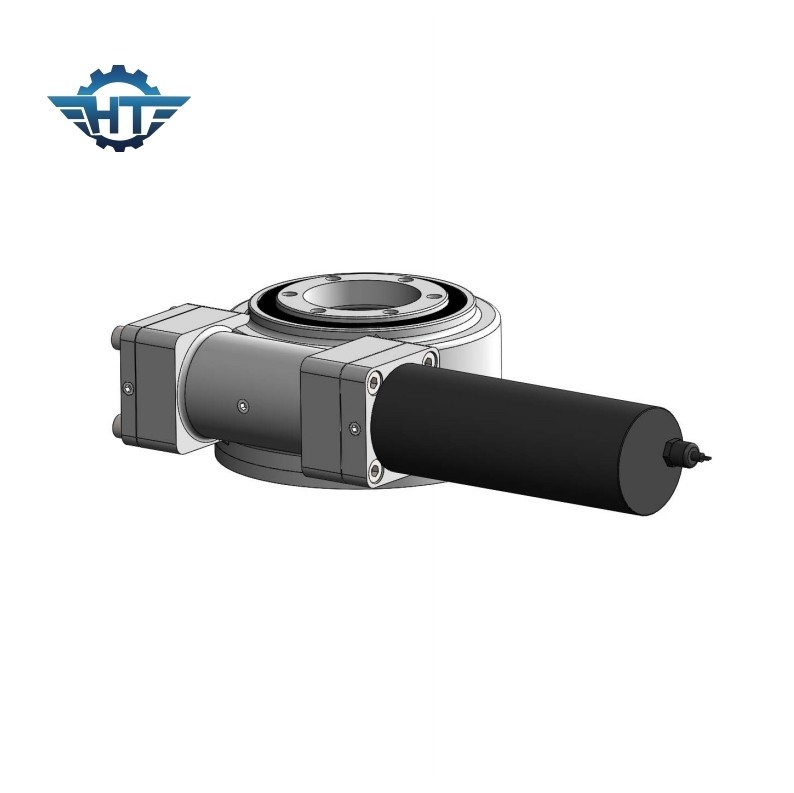

Drive Slew Worm Gear Tertutup, 3 Inci Dengan Motor Gear 24VDC Untuk Energi Matahari
Deskripsi Worm Gear Slew Drive Tertutup
SE slew drive terutama digunakan dalam sistem pelacakan surya, mesin konstruksi.Karena berbagai kegunaannya, drive slewing hadir dalam berbagai ukuran model, rentang kinerja, dan karakteristik pemasangan.Drive sangat cocok untuk aplikasi yang memerlukan penahan beban dan torsi rotasi dari kotak roda gigi yang sama.Mereka juga dapat dibuat dengan sumbu rotasi ganda, (sumbu memutar pada saat yang sama) atau dengan penggerak ganda pada sumbu yang sama, (dua ulir cacing menggerakkan ring gear yang sama dalam satu sumbu).
Parameter Kinerja Model SE
| Parameter Kinerja Model SE | ||||||||||||
| Model | Nilai Torsi Keluaran (Nm) | Memiringkan torsi (kN.m) |
Memegang torsi (kN.m) |
Aksial Memuat (kN) |
radial Memuat (kN) |
Perbandingan | Efisiensi | presisi (derajat) |
AKU P | Bekerja Tep (℃) |
Mengunci sendiri | Bobot (kg) |
| 1" | 400 | 1 | 2 | 22 | 12 | 32:1 | 40% | 0,15 | 66 | -40～+80 | Ya | 6 |
| 3" | 806 | 1.5 | 3 | 30 | 16 | 31: 1 | 40% | 0,15 | 66 | -40～+80 | Ya | 8 |
| 5" | 962 | 6 | 9 | 68 | 27 | 37:1 | 40% | 0,15 | 66 | -40～+80 | Ya | 12 |
| 7" | 7344 | 13.5 | 12 | 132 | 58 | 57:1 | 40% | 0,15 | 66 | -40～+80 | Ya | 21 |
| 9" | 8784 | 45 | 30.8 | 340 | 130 | 61: 1 | 40% | 0,15 | 66 | -40～+80 | Ya | 49 |
| 12" | 11232 | 54 | 45 | 480 | 190 | 78: 1 | 40% | 0,15 | 66 | -40～+80 | Ya | 61 |
| 14" | 11232 | 68 | 54 | 680 | 230 | 85: 1 | 40% | 0,15 | 66 | -40～+80 | Ya | 63 |
| 17" | 11232 | 135 | 65 | 980 | 390 | 102: 1 | 40% | 0,15 | 66 | -40～+80 | Ya | 105 |
| 21" | 18000 | 203 | 81 | 1600 | 640 | 125: 1 | 40% | 0,15 | 66 | -40～+80 | Ya | 149 |
| 25" | 18000 | 271 | 89 | 2400 | 950 | 150: 1 | 40% | 0,15 | 66 | -40～+80 | Ya | 204 |
Fitur Motor Gear yang Cocok
1. Poros keluaran motor roda gigi mengadopsi struktur pendukung ganda, yang sangat meningkatkan torsi maksimum gearbox.
2. Sun gear dan planetary gear dihubungkan oleh splines, yang meningkatkan torsi maksimum gearbox dan memperpanjang masa pakai.
3. Tahap input mengadopsi roda gigi heliks, yang memiliki kebisingan rendah dan operasi yang stabil pada kecepatan tinggi.Roda gigi bagian dalam dipisahkan untuk membuat rasio transmisi lebih besar dan desain fleksibel.Gearbox dan motor dipasang dengan sambungan ulir aksial, yang meningkatkan akurasi pencocokan dan mengurangi kebisingan..
4. Pengoperasian yang sangat tenang dan stabil, dengan masa pakai lebih dari 10.000 jam.
