Detail produk:
|
| Bahan: | 50Mn, 42CrMo | Model: | VE9 inci |
|---|---|---|---|
| Perbandingan gigi: | 61: 1 | Spesifikasi: | VE9-61MHD-24RC |
| merek dagang: | Disesuaikan, HT | Memegang Torsi: | 80000 Nm |
| Efisiensi: | 40% | Ukuran tabung: | Disesuaikan |
| Menyoroti: | VE9 Enclosed Worm Gear Slew Drive,80000 Nm Worm Gear Slew Drive,80000 Nm worm gear slewing ring |
||

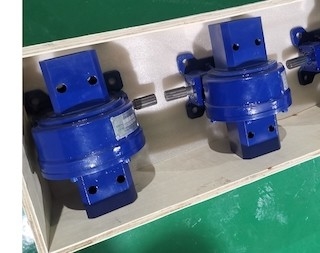

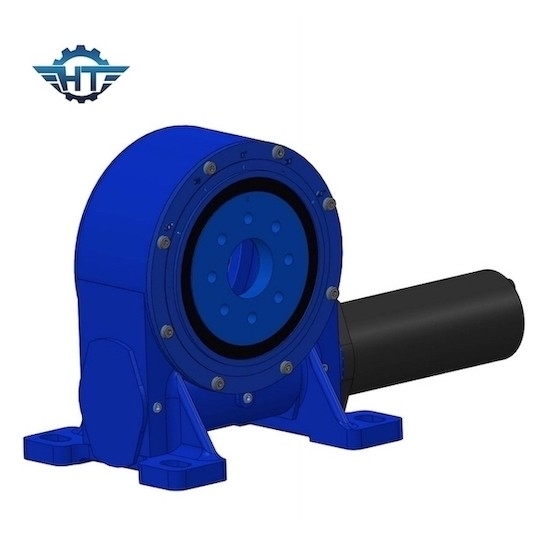

Terlampir 9 Inches Worm Gear Slew Drive, Ukuran Tabung 110 * 110 Mm Untuk Sistem Pelacakan Matahari
Deskripsi Worm Gear Slew Drive
Drive slew 9 inci vertikal kami yang dipasang memiliki ukuran tabung yang berbeda, 110 × 110 mm, 94 × 94 mm, 84 * 84 mm, atau disesuaikan berdasarkan kebutuhan khusus pelanggan yang merupakan sistem pelacakan surya sumbu tunggal datar yang sempurna digunakan.Ini fitur kelas IP tinggi yang dapat melindungi drive dari berbagai kondisi lingkungan seperti debu, air, pasir dan bahkan air.
Kami diproduksi berdasarkan standar yang diperlukan dalam sistem ISO9001.Kami juga lulus sertifikasi CE.Slew drive memiliki umur panjang dan dirancang untuk lapangan 30 tahun menggunakan waktu hidup.
Parameter Kinerja Model VE
| Parameter Kinerja Model VE | ||||||||||||
| Model | Nilai Torsi Keluaran (Nm) | Memegang Torsi (kN.m) | Torsi Miring (kN.m) | Beban Aksial (kN) | Beban Radial (kN) | Perbandingan | Efisiensi |
presisi (Derajat) |
AKU P | Tep Kerja (℃) | Mengunci sendiri | Berat (kg) |
| 3" | 806 | 9 | 5 | 22 | 15 | 31: 1 | 40% | 0,15 | 66 | -40～+80 | Ya | 12kg |
| 5" | 962 | 30 | 6 | 16 | 27 | 37:1 | 40% | 0,15 | 66 | -40～+80 | Ya | 18kg |
| 7" | 7344 | 60 | 10 | 34 | 58 | 51:1 | 40% | 0,15 | 66 | -40～+80 | Ya | 32kg |
| 8" | 8000 | 70 | 14 | 50 | 80 | 50:1 | 40% | 0,15 | 66 | -40～+80 | Ya | 28kg |
| 9" | 8784 | 80 | 16 | 60 | 130 | 61: 1 | 40% | 0,15 | 66 | -40～+80 | Ya | 52kg |
| 12" | 11232 | 100 | 25 | 77 | 190 | 78: 1 | 40% | 0,15 | 66 | -40～+80 | Ya | 65kg |
| 14" | 12240 | 120 | 48 | 110 | 230 | 85: 1 | 40% | 0,15 | 66 | -40～+80 | Ya | 88 kg |
| 17" | 14688 | 136 | 67 | 142 | 390 | 102: 1 | 40% | 0,15 | 66 | -40～+80 | Ya | 135 kg |
| 21" | 18000 | 140 | 89 | 337 | 640 | 125: 1 | 40% | 0,15 | 66 | -40～+80 | Ya | 192 kg |
| 25" | 21600 | 150 | 112 | 476 | 950 | 150: 1 | 40% | 0,15 | 66 | -40～+80 | Ya | 251 kg |
Aplikasi
Sistem pelacakan sumbu tunggal horizontal
Pelacakan sumbu tunggal horizontal cocok untuk garis lintang rendah, biasanya melacak sudut ketinggian matahari untuk meningkatkan komponen vertikal sinar matahari di panel untuk meningkatkan pembangkit listriknya.Sistem pelacakan sumbu tunggal horizontal tidak hanya melacak sudut elevasi matahari, tetapi mengadopsi algoritma perhitungan yang kompleks untuk memaksimalkan komponen vertikal sinar matahari pada panel baterai untuk mengontrol sudut pergerakannya.Ini memaksimalkan pembangkit listrik fotovoltaik.Pelacakan uniaksial horizontal umumnya dapat ditingkatkan antara 20% dan 30% relatif terhadap tanda kurung tetap.
