Detail produk:
|
| Jenis: | Perlengkapan slewing rumah tertutup | Fitur: | penguncian diri |
|---|---|---|---|
| Aplikasi: | Pelacak Surya Braket Pemasangan PV | Motor: | motor langkah |
| Warna: | seperti yang diminta | Efisiensi: | 40% |
| Kelas IP: | IP66 | Perbandingan: | 61: 1 |
| Menyoroti: | 84*84 Tube Enclosed Slewing Drive,PV Worm Gear Slewing Drive,motor penggerak slewing PV |
||

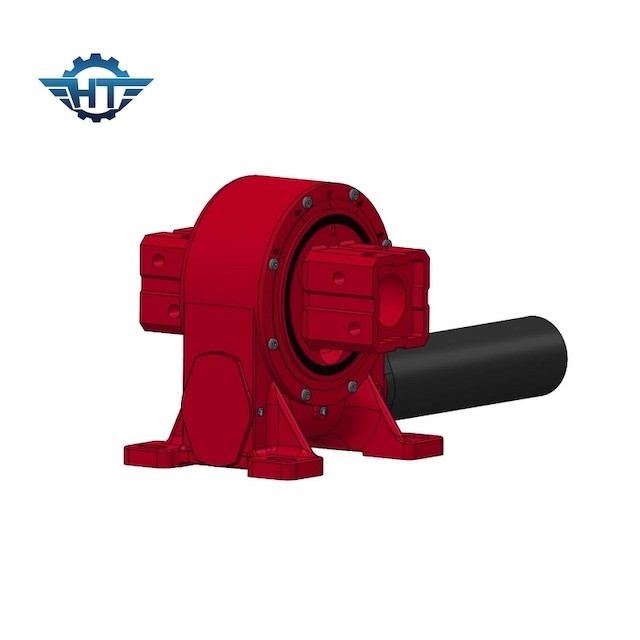

VE9 84*84 Ukuran Tabung Worm Gear Slewing Gear Untuk PV Mounting Bracket Solar Trackers
Deskripsi Slewing Drive
Untuk memenuhi permintaan yang meningkat untuk tabung persegi bodi utama dalam desain sistem pelacakan, drive slewing vertikal kami tersedia dalam berbagai ukuran tabung persegi yang membantu pelanggan yang berbeda melakukan beberapa pekerjaan terbesar dalam berbagai aplikasi.Dari rotasi lengan ayun pada sistem pelacakan surya hingga derek, turbin angin, dan penggerak slewing sudah menjadi bagian integral dari banyak proses pemesinan.
Terutama desain vertikal adalah sorotan terbesar dari penggerak slewing Hangtuo.Desain vertikal terutama digunakan untuk sistem pelacakan surya.Struktur roda gigi cacing yang baru menyederhanakan struktur kompleks braket sistem pelacakan surya sumbu tunggal dan mengurangi biaya keseluruhan sistem.Desain vertikal Memainkan peran yang lebih kompetitif di pasar pelacak surya.
Parameter Kinerja Model VE
| Parameter Kinerja Model VE | ||||||||||||
| Model | Nilai Torsi Keluaran (Nm) | Memegang Torsi (kN.m) | Torsi Miring (kN.m) | Beban Aksial (kN) | Beban Radial (kN) | Perbandingan | Efisiensi |
presisi (Derajat) |
AKU P | Tep Kerja (℃) | Mengunci sendiri | Berat (kg) |
| 3" | 806 | 9 | 5 | 22 | 15 | 31: 1 | 40% | 0,15 | 66 | -40～+80 | Ya | 12kg |
| 5" | 962 | 30 | 6 | 16 | 27 | 37:1 | 40% | 0,15 | 66 | -40～+80 | Ya | 18kg |
| 7" | 7344 | 60 | 10 | 34 | 58 | 51:1 | 40% | 0,15 | 66 | -40～+80 | Ya | 32kg |
| 8" | 8000 | 70 | 14 | 50 | 80 | 50:1 | 40% | 0,15 | 66 | -40～+80 | Ya | 28kg |
| 9" | 8784 | 80 | 16 | 60 | 130 | 61: 1 | 40% | 0,15 | 66 | -40～+80 | Ya | 52kg |
| 12" | 11232 | 100 | 25 | 77 | 190 | 78: 1 | 40% | 0,15 | 66 | -40～+80 | Ya | 65kg |
| 14" | 12240 | 120 | 48 | 110 | 230 | 85: 1 | 40% | 0,15 | 66 | -40～+80 | Ya | 88 kg |
| 17" | 14688 | 136 | 67 | 142 | 390 | 102: 1 | 40% | 0,15 | 66 | -40～+80 | Ya | 135 kg |
| 21" | 18000 | 140 | 89 | 337 | 640 | 125: 1 | 40% | 0,15 | 66 | -40～+80 | Ya | 192 kg |
| 25" | 21600 | 150 | 112 | 476 | 950 | 150: 1 | 40% | 0,15 | 66 | -40～+80 | Ya | 251 kg |
Aplikasi Penggerak Slewing
Aplikasi penggerak slewing yang paling umum untuk penggerak slewing sumbu tunggal adalah pelacak surya, termasuk sistem pelacakan sumbu tunggal, sistem pelacakan sumbu ganda, dan sistem sumbu tunggal mencakup sistem sumbu tunggal datar, sistem sumbu tunggal miring, dan sistem sumbu tunggal miring. -sistem sumbu.Ada juga aplikasi sistem fototermal seperti heliostat fototermal, Fresnel, melalui fototermal (CSP) dan fotovoltaik terkonsentrasi (CPV).Selain itu, slewing drive juga memainkan peran penting dalam industri tradisional lainnya, antena satelit atau radar, aplikasi lain termasuk lift mobil, positioner lengan robot dan peralatan panggung, untuk beberapa nama.
