Detail produk:
|
| Jenis: | Slewing Drive Gearbox | cara pengiriman: | dengan kereta api, laut, udara, ekspres |
|---|---|---|---|
| Waktu memimpin: | 3~45 hari | Ukuran: | 1 inci hingga 25 inci |
| Motor ayun: | AC, DC, Hidrolik | Warna Lukisan: | Berdasarkan kartu warna Ral |
| Jenis gigi: | gigi heliks | Aplikasi: | Pembangkit Listrik Menara CSP |
| Menyoroti: | 6 Inch Single Axis Slewing Drive,CSP Single Axis Slewing Drive,CSP slew drive gearbox |
||

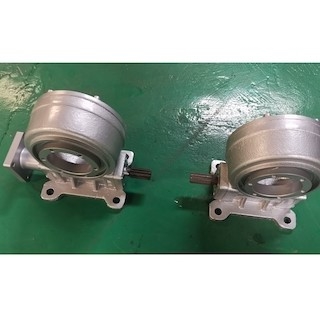

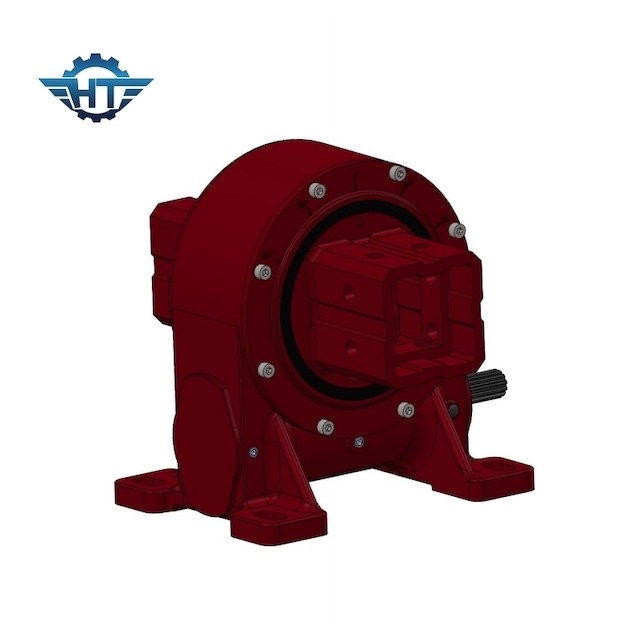

VE6 Single Axis Slew Drive, IP66 Enveloping Small Slew Drive Untuk Pembangkit Listrik CSP
Deskripsi Penggerak Slewing Sumbu Tunggal
Penggerak slewing sumbu tunggal adalah produk mekanis dengan struktur terintegrasi yang terdiri dari cincin slewing, roda gigi, rumahan dan motor (motor listrik, motor hidrolik, motor stepper, motor servo), yang digunakan untuk menahan beban aksial, radial, dan momen .Kami juga telah mengembangkan drive slewing backlash tinggi khusus untuk aplikasi yang membutuhkan presisi tinggi.
Parameter Kinerja Model VE
| Parameter Kinerja Model VE | ||||||||||||
| Model | Nilai Torsi Keluaran (Nm) | Memegang Torsi (kN.m) | Torsi Miring (kN.m) | Beban Aksial (kN) | Beban Radial (kN) | Perbandingan | Efisiensi |
presisi (Derajat) |
AKU P | Tep Kerja (℃) | Mengunci sendiri | Berat (kg) |
| 3" | 806 | 9 | 5 | 22 | 15 | 31: 1 | 40% | 0,15 | 66 | -40～+80 | Ya | 12kg |
| 5" | 962 | 30 | 6 | 16 | 27 | 37:1 | 40% | 0,15 | 66 | -40～+80 | Ya | 18kg |
| 7" | 7344 | 60 | 10 | 34 | 58 | 51:1 | 40% | 0,15 | 66 | -40～+80 | Ya | 32kg |
| 8" | 8000 | 70 | 14 | 50 | 80 | 50:1 | 40% | 0,15 | 66 | -40～+80 | Ya | 28kg |
| 9" | 8784 | 80 | 16 | 60 | 130 | 61: 1 | 40% | 0,15 | 66 | -40～+80 | Ya | 52kg |
| 12" | 11232 | 100 | 25 | 77 | 190 | 78: 1 | 40% | 0,15 | 66 | -40～+80 | Ya | 65kg |
| 14" | 12240 | 120 | 48 | 110 | 230 | 85: 1 | 40% | 0,15 | 66 | -40～+80 | Ya | 88 kg |
| 17" | 14688 | 136 | 67 | 142 | 390 | 102: 1 | 40% | 0,15 | 66 | -40～+80 | Ya | 135 kg |
| 21" | 18000 | 140 | 89 | 337 | 640 | 125: 1 | 40% | 0,15 | 66 | -40～+80 | Ya | 192 kg |
| 25" | 21600 | 150 | 112 | 476 | 950 | 150: 1 | 40% | 0,15 | 66 | -40～+80 | Ya | 251 kg |
Layanan yang Disesuaikan
1. Rasio reduksi gigi 31: 1 hingga 150: 1
2. Instalasi horizontal, instalasi vertikal atau instalasi gabungan multi-sumbu
3. Cacing tunggal atau cacing ganda
4. Motor listrik atau hidrolik
5. Perumahan tertutup
6. Dapat disesuaikan desain sesuai dengan persyaratan aplikasi
